ZW3D CAE

CAE ย่อมาจากคำว่า Computer-Aided Engineering ซึ่งเป็นเทคโนโลยีที่ใช้คอมพิวเตอร์ในการช่วยในการออกแบบ, จำลอง, และวิเคราะห์ผลิตภัณฑ์หรือระบบต่างๆ โดยเฉพาะในส่วนของวิศวกรรม โดย CAE มักจะใช้ในการจำลองและทดสอบแนวคิดและการออกแบบในรูปแบบของแผนภาพ 3 มิติ

ZW3D มีฟังก์ชั่นที่ใช้ในการจำลองและวิเคราะห์การทำงานของผลิตภัณฑ์แบบ 3 มิติ เป็นสิ่งสำคัญในระบบอุตสาหกรรมที่ช่วยลด้นทุนและเวลาในการผลิต เช่น

  • ใช้สำหรับวิเคราะห์และตรวจสอบความแข็งแรงของชิ้นงานที่ออกแบบไว้ เช่น การทนทานต่อแรงกด, แรงงาน, แรงบิด

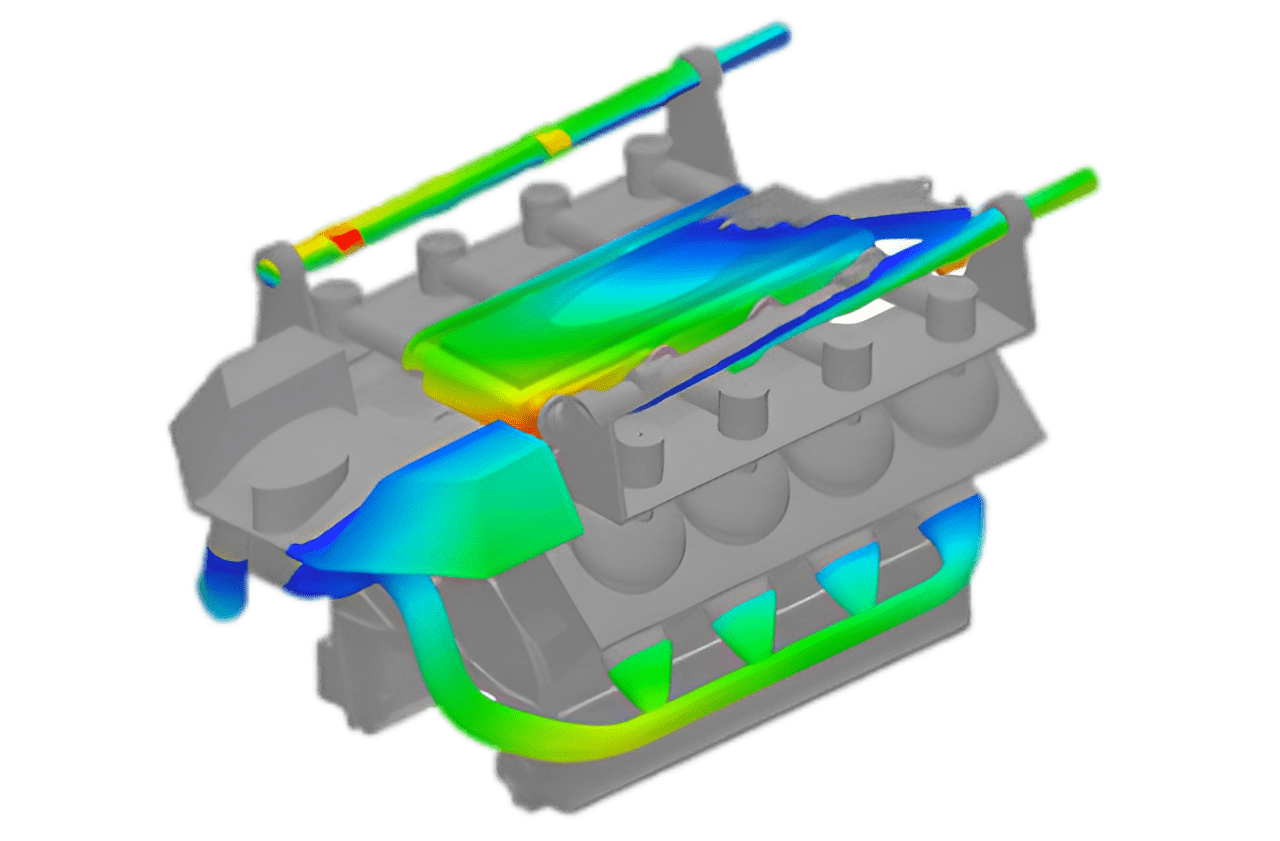

  • ศึกษาและวิเคราะห์การไหลของของเหลวภายในท่อที่ออกแบบไว้ เช่น การหาความสามารถในการไหล, ความดันของของเหลว
  • การวิเคราะห์ความพร้อมใช้งานและประสิทธิภาพของชิ้นส่วนต่างๆ ที่ใช้ในผลิตภัณฑ์ เช่น การทนทานต่อการทำงานในเวลานาน, ประสิทธิภาพในการทำงาน
  • วิเคราะห์การถ่ายเทความร้อนในผลิตภัณฑ์ โดยการจำลองการทำงานของความร้อน และการกระจายความร้อน
  • วิเคราะห์การทำงานของระบบเคลื่อนที่ในผลิตภัณฑ์ เช่น การทำงานของกลไก, การเคลื่อนที่ของส่วนต่างๆ
  • ใช้ในการศึกษาและวิเคราะห์คุณสมบัติของวัสดุที่ใช้ในการผลิตภัณฑ์ เช่น ความแข็งแรง, ความทนทานต่อสภาพแวดล้อม

ZW3D CAE ช่วยให้วิศวกรและนักออกแบบสามารถทดสอบและปรับปรุงผลิตภัณฑ์ให้มีประสิทธิภาพและคุณภาพที่ดีขึ้นก่อนที่จะผลิตจริงได้ โดยที่ไม่ต้องทำการทดลองหรือช่วยลดต้นทุนการทำต้นแบบที่มีค่าใช้จ่ายสูง

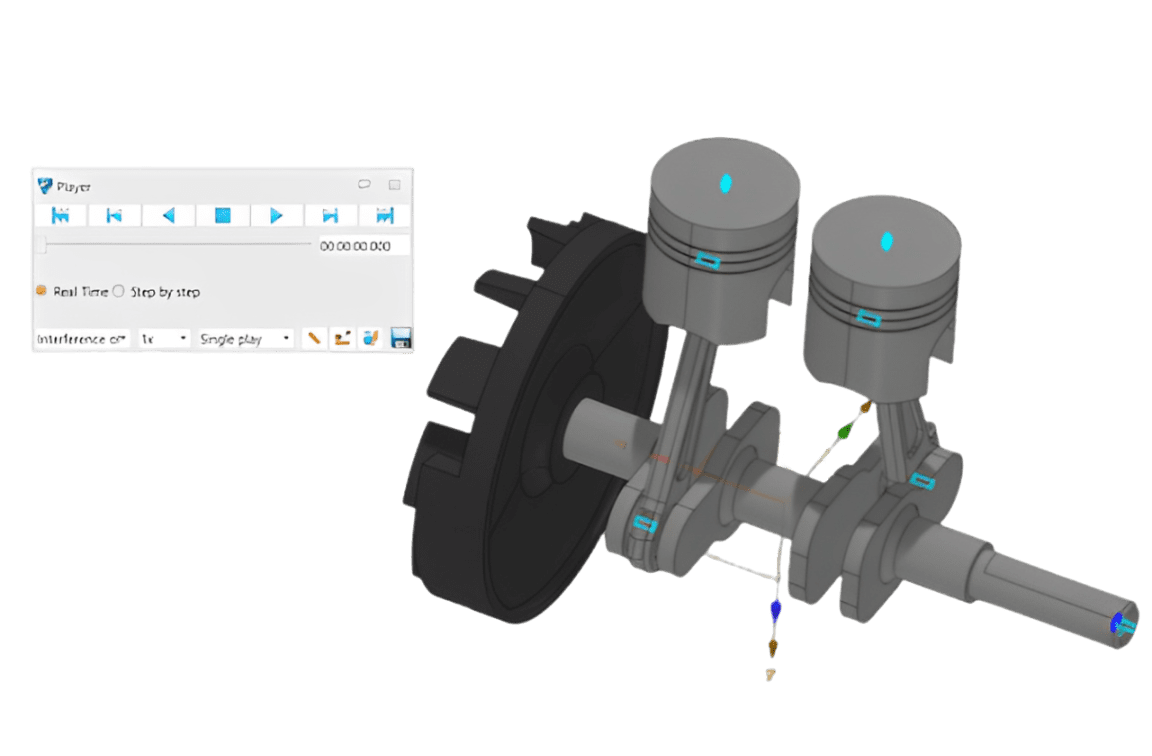

ZW3D CAE Motion Simulation Modules

จำลองการเคลื่อนที่แบบใหม่

การสร้างกลไกการเคลื่อนที่ที่ถูกต้องเป็นสิ่งสำคัญในการออกแบบผลิตภัณฑ์ที่มีประสิทธิภาพและปลอดภัย โปรแกรม CAE ช่วยให้วิศวกรสามารถทำการจำลองและวิเคราะห์การเคลื่อนที่ของชิ้นส่วนต่างๆ ในผลิตภัณฑ์ได้อย่างแม่นยำ ซึ่งมีคุณสมบัติต่างๆ เพื่อช่วยในการตรวจสอบและปรับปรุงการออกแบบ

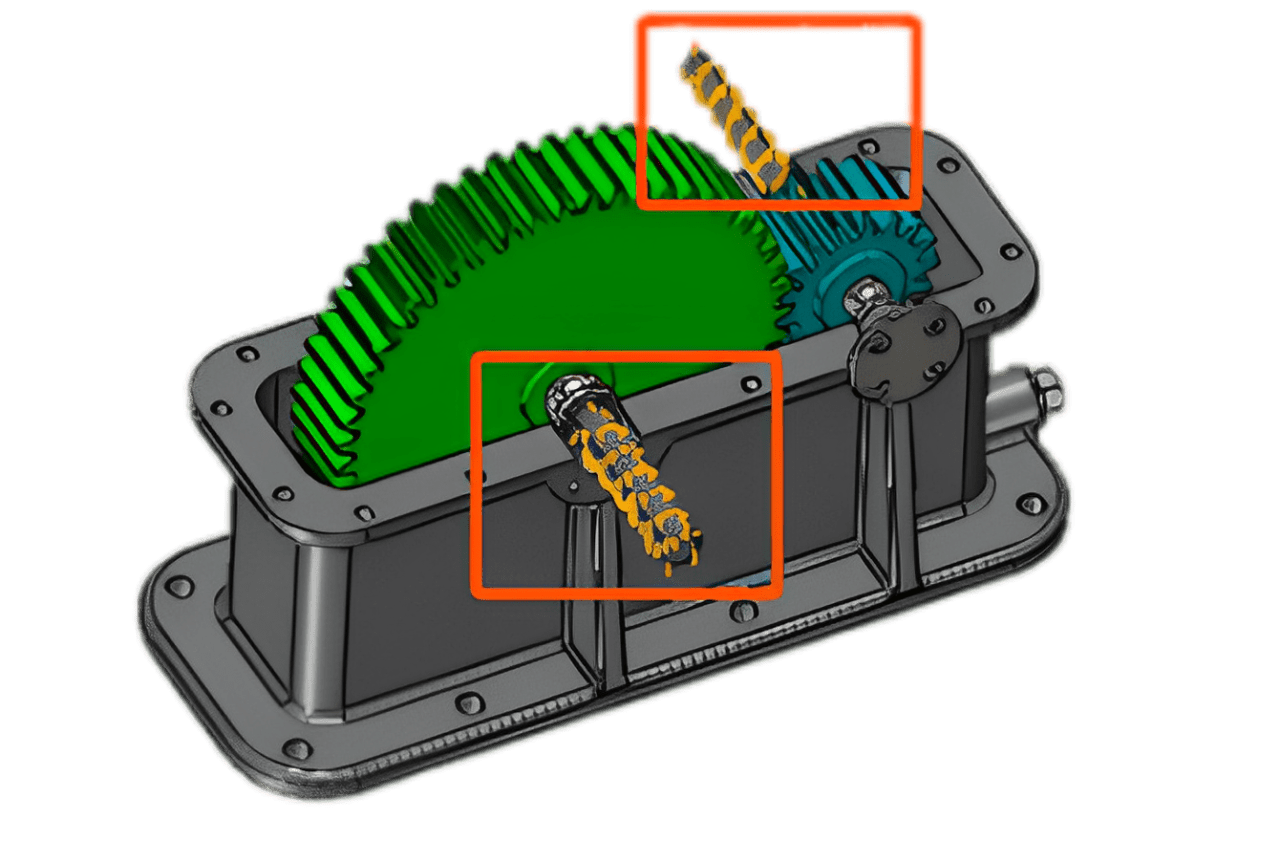

  • การตรวจสอบการชนกันทางไดนามิก: โดยใช้ฟังก์ชันการจำลองการชนกันทางไดนามิก (collision detection) เครื่องมือ CAE ช่วยให้สามารถตรวจสอบการชนกันระหว่างชิ้นส่วนของผลิตภัณฑ์ได้ละเอียดและแม่นยำ เช่น การตรวจสอบการชนของชิ้นส่วนต่างๆ ที่อาจเกิดขึ้นในเงื่อนไขการใช้งานที่แตกต่างกัน
  • การจำลองเส้นทางการเคลื่อนที่: โปรแกรม CAE ช่วยให้สามารถจำลองเส้นทางการเคลื่อนที่ของชิ้นส่วนต่างๆ ภายในผลิตภัณฑ์ เช่น การเคลื่อนที่ของหุ่นยนต์, เครื่องจักร, หรืออุปกรณ์อื่นๆ ที่มีการเคลื่อนที่ซับซ้อน โดยสามารถศึกษาและปรับแต่งเส้นทางการเคลื่อนที่เพื่อให้มีประสิทธิภาพสูงสุดและปลอดภัย
  • การสร้างตารางเก็บข้อมูลการเคลื่อนที่อย่างมีประสิทธิภาพ: ผลการจำลองการเคลื่อนที่สามารถถูกนำเสนอในรูปแบบต่างๆ เช่น result clouds, lists และภาพเคลื่อนไหว (animations) เพื่อให้ผู้ใช้สามารถศึกษาและวิเคราะห์ผลการจำลองได้อย่างชัดเจนและใกล้ชิดกับสภาพจริง

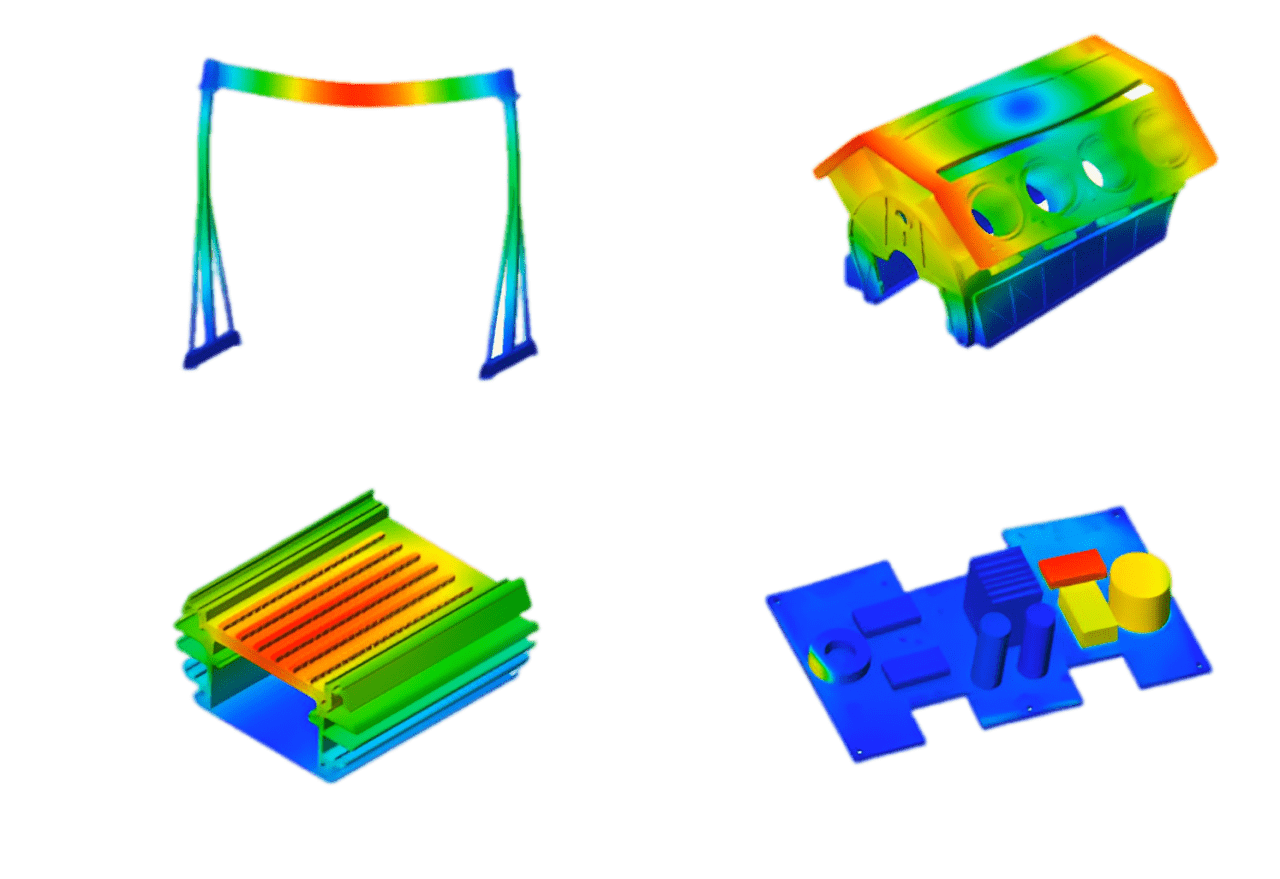

ประเภทการวิเคราะห์และการจำลอง

เครื่องมือที่มีความสามารถที่หลากหลายในการวิเคราะห์และจำลองสภาพแวดล้อมต่างๆ ซึ่งสามารถตอบสนองความต้องการในการพัฒนาผลิตภัณฑ์และการออกแบบในอุตสาหกรรมต่างๆ ได้อย่างครอบคลุม

  • การวิเคราะห์แบบสถิตเชิงเส้น (Linear Static Analysis): ใช้ในการศึกษาพฤติกรรมของโครงสร้างในสภาวะที่ไม่เคลื่อนไหวหรือสถิตที่แรงกระทำ
  • การวิเคราะห์โมเดล (Modal Analysis): ใช้ในการศึกษาความถี่ต่ำสุดของโครงสร้างหรือเครื่องจักร เพื่อให้ทราบถึงการทำงานของระบบ
  • การวิเคราะห์ไดนามิกส์ (Dynamic Analysis): ใช้ในการศึกษาพฤติกรรมของโครงสร้างหรือระบบที่มีการเคลื่อนที่เช่นการสั่นสะเทือนหรือแรงกระทำที่เปลี่ยนไปตามเวลา
  • การวิเคราะห์ที่ไม่เชิงเส้น (Non-linear Analysis): ใช้ในการศึกษาพฤติกรรมของวัสดุหรือโครงสร้างในเงื่อนไขที่เปลี่ยนแปลงอย่างไม่เชิงเส้น เช่น การบิดงอหรือการโค้งของวัสดุ
  • การวิเคราะห์ความเหนื่อย (Fatigue Analysis): ใช้ในการศึกษาการทนทานต่อการใช้งานในระยะยาวของวัสดุหรือโครงสร้างในเงื่อนไขการทำงานที่เปลี่ยนแปลง
  • การวิเคราะห์การถ่ายเทความร้อน (Heat Transfer Analysis): ศึกษาและวิเคราะห์การถ่ายเทความร้อนในโครงสร้างหรือส่วนประกอบต่างๆ ซึ่งสามารถทำได้ผ่านช่องทางการนำความร้อน, การควบคุมความร้อน
ZW3D CAE Abundant Simulation Analysis Types

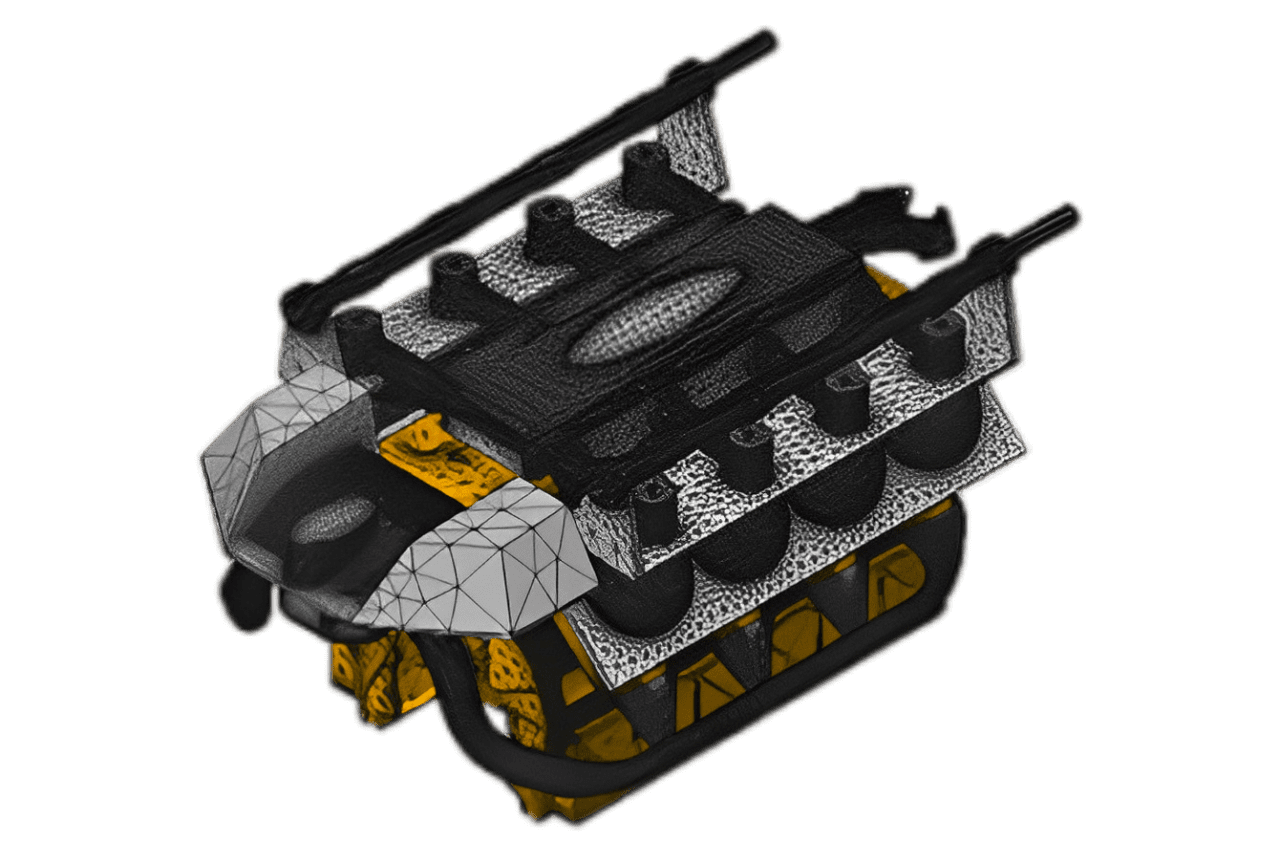

Abundant Mesh Types

ประเภทของโครงสร้าง

ZW3D มีความสามารถในการสร้างโครงสร้างแบบเรขาคณิตที่หลากหลายประเภทเพื่อตอบสนองความต้องการในการออกแบบและพัฒนาผลิตภัณฑ์

  • สร้างและแก้ไขเส้นโค้งต่างๆ ได้ในรูปแบบที่หลากหลาย เช่น เส้นตรง, เส้นโค้ง, เส้นโค้งเชิงไบเอเรก, และเส้นโค้งบีเซอร์สเพลย์
  • สามารถสร้างและแก้ไขรูปร่างของสามเหลี่ยมที่ต่างกันได้ เช่น สามเหลี่ยมด้านเท่า, สามเหลี่ยมมุมฉาก, และสามเหลี่ยมไม่มุมฉาก
  • สร้างโครงสร้างที่มีทีทราฮีดรอนหลายรูปแบบ เช่น ทราฮีดรอนตั้ง, ทราฮีดรอนนอน, ทราฮีดรอนสองตั้ง, และทราฮีดรอนขอบกึ่งวงกลม
Extensive Constraint and Load Types

วิเคราะห์ข้อจำกัดของผลิตภัณฑ์

  • การรัดแน่น (Constraint Analysis): ใช้ในการศึกษาและวิเคราะห์การรัดแน่นของโครงสร้างหรือชิ้นส่วนต่างๆ ภายในผลิตภัณฑ์ เช่น การรัดแน่นเมื่อมีการบิดงอหรือแรงกระทำ
  • โครงสร้างที่รวมถึงแรง: ZW3D สามารถวิเคราะห์และจำลองแรงที่กระทำต่อโครงสร้างหรือชิ้นส่วนต่างๆ เช่น แรงกด, แรงดัน, แรงบิด, แรงลูกไลน์, และแรงโน้มถ่วง เพื่อปรับปรุงโครงสร้างให้มีความแข็งแรงและปลอดภัย
  • การวิเคราะห์อุณหภูมิและพลังงานความร้อน : ใช้ในการศึกษาและวิเคราะห์การ กระจายความร้อนภายในโครงสร้างหรือส่วนประกอบต่างๆ เช่น การทนทานต่อการสูญเสียความร้อน, การกระจายความร้อนผ่านการนำอุณหภูมิ, การนำอุณหภูมิ, การคอนเวกชัน, และการรังสีความร้อน
ZW3D CAE Extensive Library of Materials

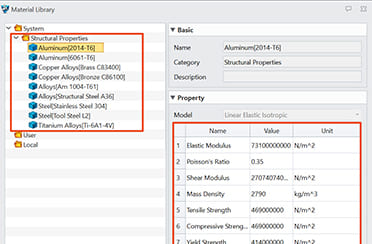

การปรับแต่งคุณสมบัติของวัสดุ

  • สามารถเข้าถึงวัสดุที่ใช้บ่อยได้อย่างสะดวก และปรับแต่งคุณสมบัติของวัสดุตามความต้องการที่เฉพาะเจาะจง

ความสามารถในการประมวลผล

  • ผลลัพธ์จากการจำลองสามารถนำเสนอได้ในหลายรูปแบบ เช่น ในรูปแบบของรายการ, และภาพเคลื่อนไหว สามารถปรับแต่งผลลัพธ์, การค้นหาผลลัพธ์ และสร้างรายงานผลการจำลองได้ด้วย
ZW3D CAE Powerful Post-processing Capabilities
