ZW3D CAD
ZW3D CAD เป็นซอฟต์แวร์ CAD/CAM ที่ถูกพัฒนาโดย ZWSOFT เป็นที่ยอมรับในวงการและได้รับความนิยมสูงในการใช้ในงานออกแบบผลิตภัณฑ์ 3 มิติและการออกแบบเขียนแบบ ซอฟต์แวร์นี้มีคุณสมบัติหลากหลายที่ช่วยให้นักออกแบบสามารถทำงานได้มีประสิทธิภาพมากขึ้น เช่น
- การออกแบบและการจัดการชิ้นงาน: ZW3D มีเครื่องมือที่ใช้สำหรับการออกแบบชิ้นงาน 3 มิติโดยใช้เทคโนโลยี Solid-Surface Hybrid Modeling ซึ่งช่วยให้ผู้ใช้สามารถสร้างรูปทรงต่างๆได้ตามต้องการ
- การจัดการวัตถุที่ออกแบบ: ผู้ใช้สามารถจัดการกับส่วนประกอบต่างๆ ของผลิตภัณฑ์ รวมถึงการสร้างและการปรับปรุงฐานข้อมูลของชิ้นส่วน
- การประมวลผล: เครื่องมือในการทำงานร่วมกับการเขียนแบบของผลิตภัณฑ์, การสร้างแม่พิมพ์, การทำงานกับเครื่องจักรและการทำงานด้านโครงสร้าง
- การวิเคราะห์และการจัดการ: นอกจากนี้ยังมีเครื่องมือในการวิเคราะห์ทางเทคนิค การทดสอบความคงทนของชิ้นงาน, ความคงทนของการตัดและการทดสอบการสร้างแม่พิมพ์
CAD คืออะไร
CAD ย่อมาจากคำว่า Computer-Aided Design ซึ่งแปลว่า “การออกแบบโดยใช้คอมพิวเตอร์” เป็นโปรแกรมที่ถูกพัฒนาขึ้นเพื่อช่วยในการออกแบบผลิตภัณฑ์ 3 มิติหรือการทำงานทางด้านวิศวกรรม CAD ช่วยให้ผู้ใช้สามารถสร้างและแก้ไขแบบจำลอง 3 มิติของวัตถุหรือผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ ซึ่งสิ่งที่สร้างขึ้นจะมีความแม่นยำและความละเอียดที่สูงมาก เช่น การออกแบบอาคาร, เครื่องจักร, รถยนต์, และสินค้าอุตสาหกรรมอื่นๆ โดยมีฟังก์ชันหลากหลายที่ช่วยให้ผู้ใช้สามารถทำงานได้มากมาย เช่น
- การสร้างแบบจำลองที่มีความละเอียดสูง: CAD ช่วยให้ผู้ใช้สามารถสร้างและแก้ไขแบบจำลอง 2D และ 3D ของวัตถุหรือผลิตภัณฑ์ได้อย่างละเอียดและมีความแม่นยำสูง เช่น การออกแบบตัวหนังสือ, สถาปัตยกรรมต่างๆ, ตัวแทนของผลิตภัณฑ์ ฯลฯ
- การจัดการกับข้อมูลและโครงสร้าง: CAD ช่วยในการจัดการกับข้อมูลและโครงสร้างของผลิตภัณฑ์ เช่น การวางแผนการผลิต, การออกแบบโครงสร้างทางวิศวกรรม เป็นต้น
- การทำงานร่วมกับระบบ CAD/CAM: CAD สามารถทำงานร่วมกับระบบ CAM (Computer-Aided Manufacturing) เพื่อสร้างไฟล์ที่ใช้ในกระบวนการผลิต ซึ่งช่วยลดเวลาและความผิดพลาดในกระบวนการผลิต
- การสร้างและจัดการกับระบบจำลอง (Simulation): บาง CAD ยังมีความสามารถในการสร้างและจำลองการทำงานของผลิตภัณฑ์ เช่น การทดสอบความแข็งแกร่ง, การกระจายแรง, หรือการทนทานต่อสภาพแวดล้อม
- การแบ่งแยกและการทำงานที่รวดเร็ว: CAD ช่วยให้ผู้ใช้สามารถแบ่งแยกงานออกเป็นหลายส่วนและทำงานพร้อมกันได้ในที่เดียว เช่น การทำงานกลุ่ม, การใช้ฟังก์ชันต่างๆ เพื่อลดเวลาในการออกแบบ
การใช้โปรแกรม CAD ช่วยให้การออกแบบและพัฒนาผลิตภัณฑ์เป็นไปอย่างมีประสิทธิภาพและมีความแม่นยำที่สูง ลดเวลาและค่าใช้จ่ายในกระบวนการออกแบบ และช่วยให้ผลิตภัณฑ์มีคุณภาพที่ดีที่สุดที่เป็นไปได้
ZW3D CAD ทำอะไรได้บ้าง
ระบบการออกแบบ Solid-Surface Hybrid Modeling
เพิ่มความยืดหยุ่นในการเขียนแบบ
จากเทคโนโลยี Solid-Surface Hybrid Modeling ผู้ใช้งานสามารถใช้ระบบสั่งการ Boolean บนส่วน Surface โดยตรงร่วมกับ Solid รูปทรงเรขาคณิตได้ ซึ่งการใช้เทคโนโลยีนี้ช่วยให้ผู้ใช้สามารถผสมผสานการสร้างรูปทรงของ Solid และ Surface ในการออกแบบ โดยสามารถใช้เครื่องมือ Boolean เพื่อทำการตัดส่วนหรือการเชื่อมต่อระหว่าง Solid และ Surface เพื่อสร้างรูปทรงที่ซับซ้อนและหลากหลายได้อย่างมีประสิทธิภาพ
สร้าง Parametric Modeling
และแก้ไขโดยตรง ช่วยเพิ่มความสะดวก
ในการออกแบบผลิตภัณฑ์
- เครื่องมือหลากหลายสำหรับสร้างแบบจำลองจากการใส่ค่า Parametric ช่วยปรับการเขียนแบบให้รวดเร็วและมีความยืดหยุ่นที่สูง ผู้ใช้งานสามารถมุ่งเน้นไปที่ความสำคัญของกระบวนการสร้างสรรค์ได้โดยตรง เครื่องมือเหล่านี้ช่วยให้การออกแบบเป็นไปอย่างมีประสิทธิภาพและทันสมัยมากขึ้นด้วยคุณสมบัติที่ช่วยให้ผู้ใช้งานสามารถปรับแต่งแบบจำลองได้อย่างรวดเร็วและง่าย การใช้ Parametric ช่วยในการปรับเปลี่ยนขนาด รูปทรง หรือลักษณะอื่น ๆ ของแบบจำลองได้โดยง่าย ทำให้งานวิศวกรรมและออกแบบเป็นไปอย่างมีประสิทธิภาพ
- เครื่องมือสำหรับแก้ไขโมเดล 3 มิติโดยตรงที่ไม่ต้องมีการบันทึก history เป็นเครื่องมือที่มีความสำคัญในการลดเวลาในกระบวนการออกแบบและพัฒนาผลิตภัณฑ์ โดยเฉพาะอย่างยิ่งในระบบอุตสาหกรรมและวิศวกรรมที่ต้องการการปรับปรุงและการพัฒนาโมเดลอย่างต่อเนื่องโดยไม่มีความจำเป็นต้องเก็บบันทึกประวัติของการแก้ไขที่ผ่านมาเครื่องมือเหล่านี้มักจะมีความสามารถในการทำงานอย่างรวดเร็วและอยู่รอบด้านเพื่อให้ผู้ใช้งานสามารถปรับปรุงและปรับแต่งโมเดลได้อย่างอิสระ ด้วยการลดระยะเวลาในการแก้ไขและปรับปรุงโมเดลที่มีอยู่ได้อย่างมีประสิทธิภาพมากขึ้น ผู้ใช้สามารถทำการปรับแต่งรายละเอียดที่ซับซ้อนและทำงานกับโมเดลที่มีความซับซ้อนได้โดยไม่มีข้อจำกัดจากประวัติการแก้ไขที่เก่าเก็บไว้การใช้เครื่องมือแบบนี้ช่วยให้ผู้ใช้สามารถตอบสนองต่อความต้องการและการเปลี่ยนแปลงของลูกค้าได้อย่างมีความพร้อมและมีประสิทธิภาพที่ดียิ่งขึ้น
การจัดการอุตสาหกรรม
” ยกระดับประสิทธิภาพ
การออกแบบงาน Sheet Metal “
ฟังก์ชั่นการทำงานที่หลากหลายเพื่อใช้งานในอุตสาหกรรมที่แตกต่าง เช่น
- Sheet Metal : ZW3D มีเครื่องมือที่ช่วยในการออกแบบชิ้นงาน Sheet Metal อย่างรวดเร็วและสะดวก ซึ่งรวมถึงการสร้างแผ่นโครงหลักและการพับแผ่นอัตโนมัติ เพื่อให้ผู้ใช้สามารถพัฒนาส่วนชิ้นงาน Sheet Metal ได้อย่างมีประสิทธิภาพและตอบสนองต่อความต้องการของการผลิตในอุตสาหกรรมต่าง ๆ
- FTI (Forming Technologies Inc.): ZW3D ใช้เทคโนโลยีจาก FTI เพื่อการ unfold หรือแก้ไขแผนภูมิของชิ้นงาน Sheet Metal ที่ส่งผลให้ผู้ใช้สามารถทำการวิเคราะห์การจับรูปแบบและการพับแผ่นได้อย่างที่สุด
- ออกแบบ Weldments: ZW3D มีเครื่องมือสำหรับออกแบบและการจัดเรียงวอลเม้นท์ (Weldments) ที่ช่วยให้ผู้ใช้สามารถสร้างโครงสร้างเชื่อมที่ซับซ้อนได้อย่างรวดเร็วและสะดวก
- Reverse Engineering: ZW3D มีความสามารถในการทำ Reverse Engineering ซึ่งช่วยให้ผู้ใช้สามารถสร้างโมเดล 3 มิติจากชิ้นงานที่มีอยู่และมีการออกแบบแบบไหนก็ได้ โดยอาศัยข้อมูลจากชิ้นงานต้นแบบ
ฟังก์ชั่น Assembly ขั้นสูง
” เพื่อเพิ่มประสิทธิภาพการผลิตชิ้นงาน “
การออกแบบ
Embossing, Morphing & Wrapping
ที่ทำได้หลากหลายขึ้น
เครื่องมือสร้าง 2D
Sheet และ PMI อัตโนมัติ
” เพิ่มประสิทธิภาพการทำงาน “

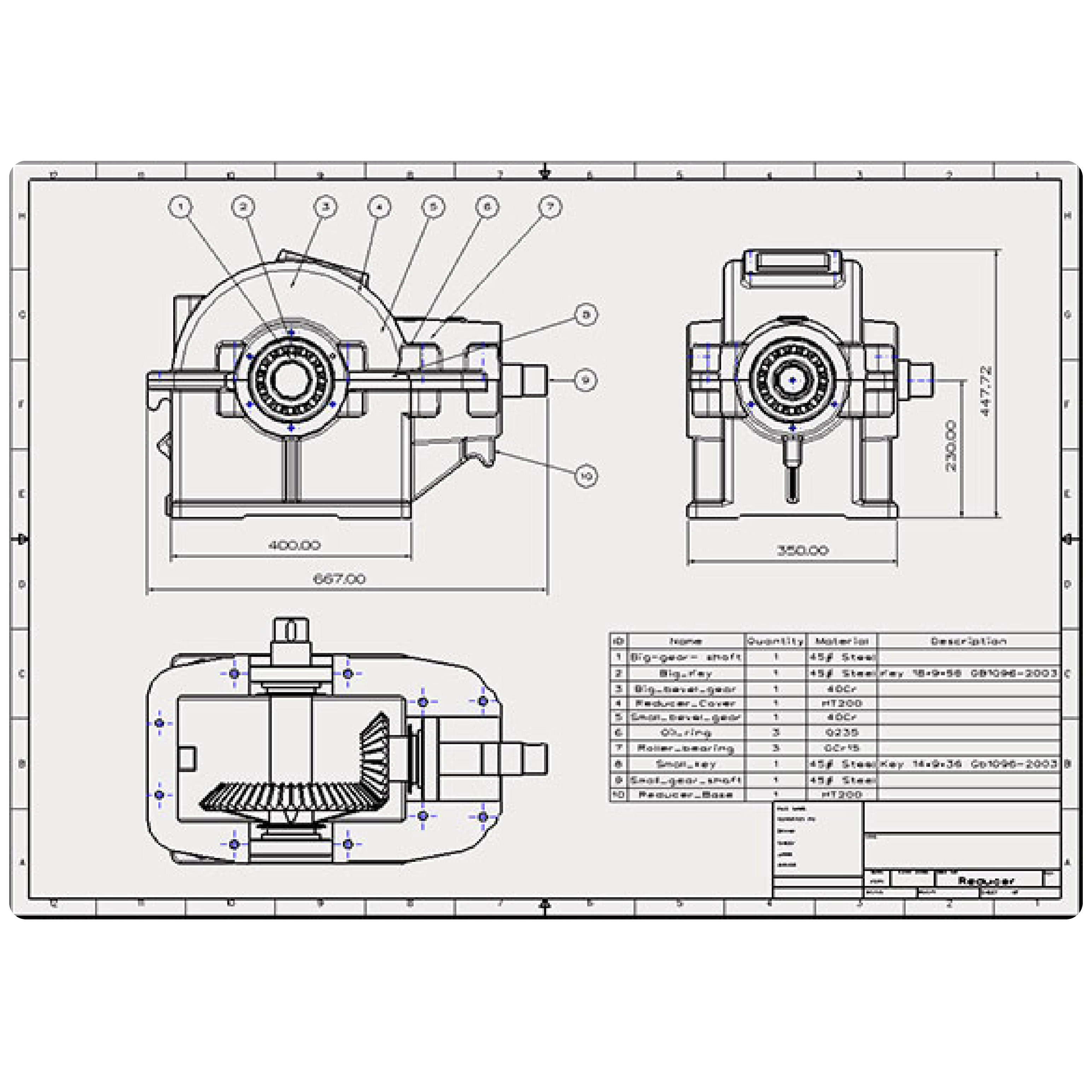

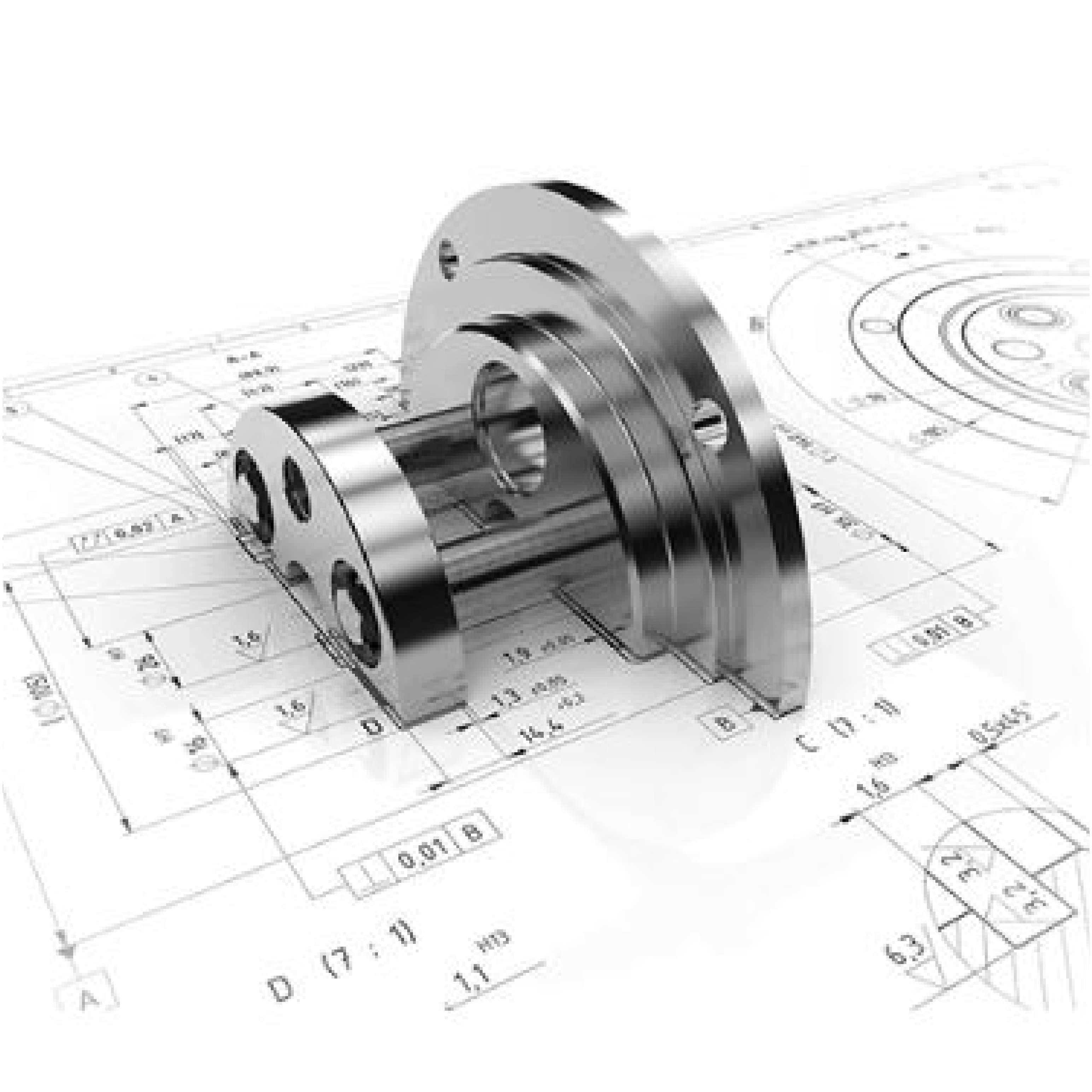

- ภาพฉาย (2D drawing) ช่วยอธิบายระยะขนาดค่าความคลาดเลื่อน และบอกตำแหน่ง สะดวกในการผลิตและการตรวจสอบ นอกจากนี้ยังอัปเดตข้อมูลอัตโนมัติให้ตรงกับโมเดลที่มีการเปลี่ยนแปลง
- เครื่องมือ PMI สำหรับบอกขนาด และคำอธิบายในรูปแบบ 3 มิติ
