5 ขั้นตอน เปิดไฟล์ ZW3D !

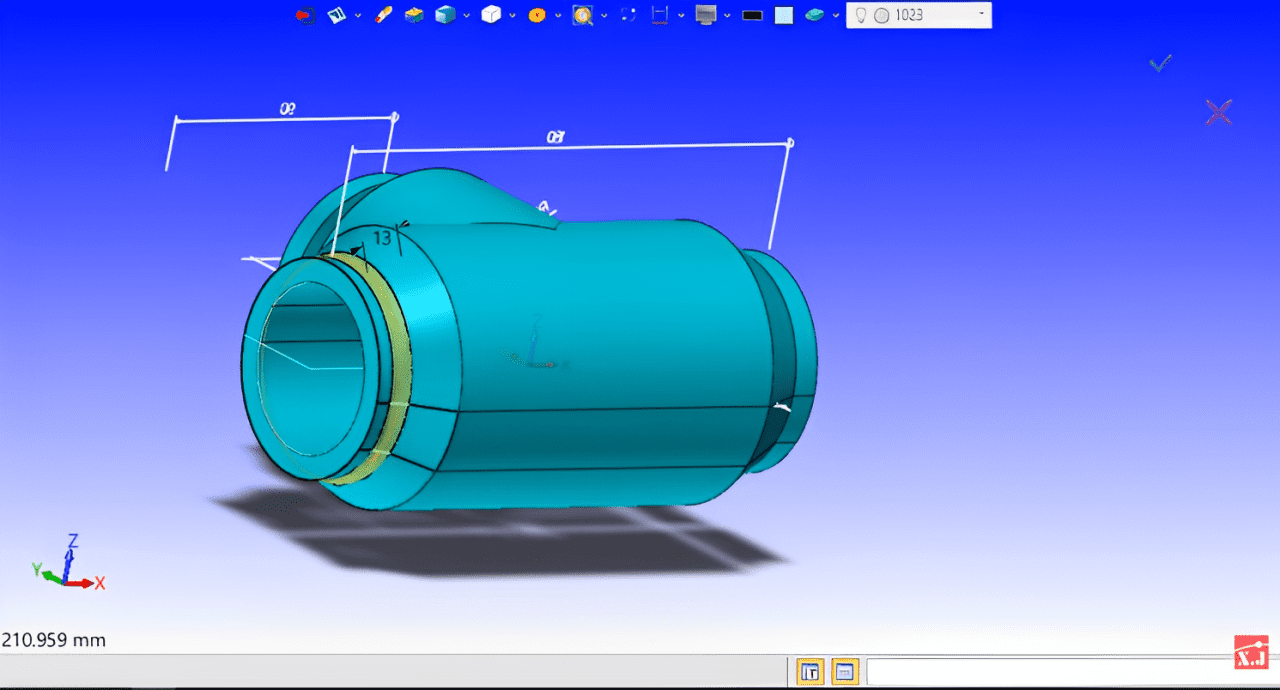

ZW3D เปิดไฟล์ CAD จากแพ็กเกจอื่นได้โดยตรงโดยทำตามขั้นตอนต่อไปนี้
1. เปิด ZW3D: เริ่มต้นโปรแกรม ZW3D บนคอมพิวเตอร์

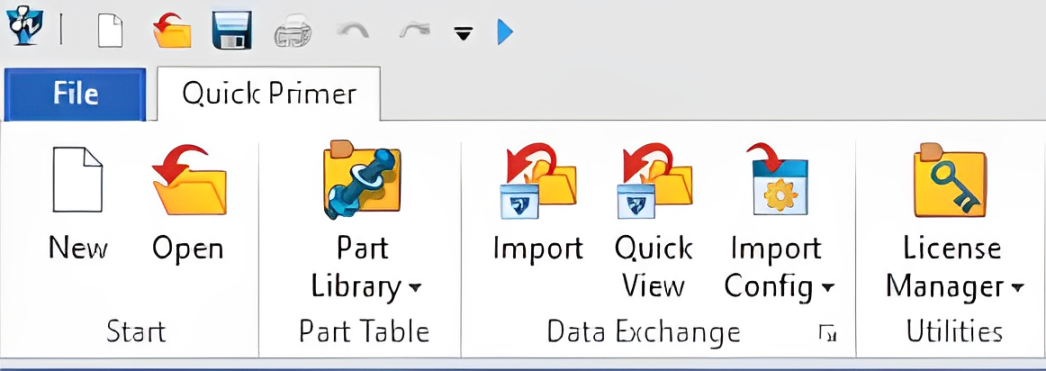

2. เลือกเมนู Import : ในเมนูหลักของ ZW3D ไปที่ File > Import.

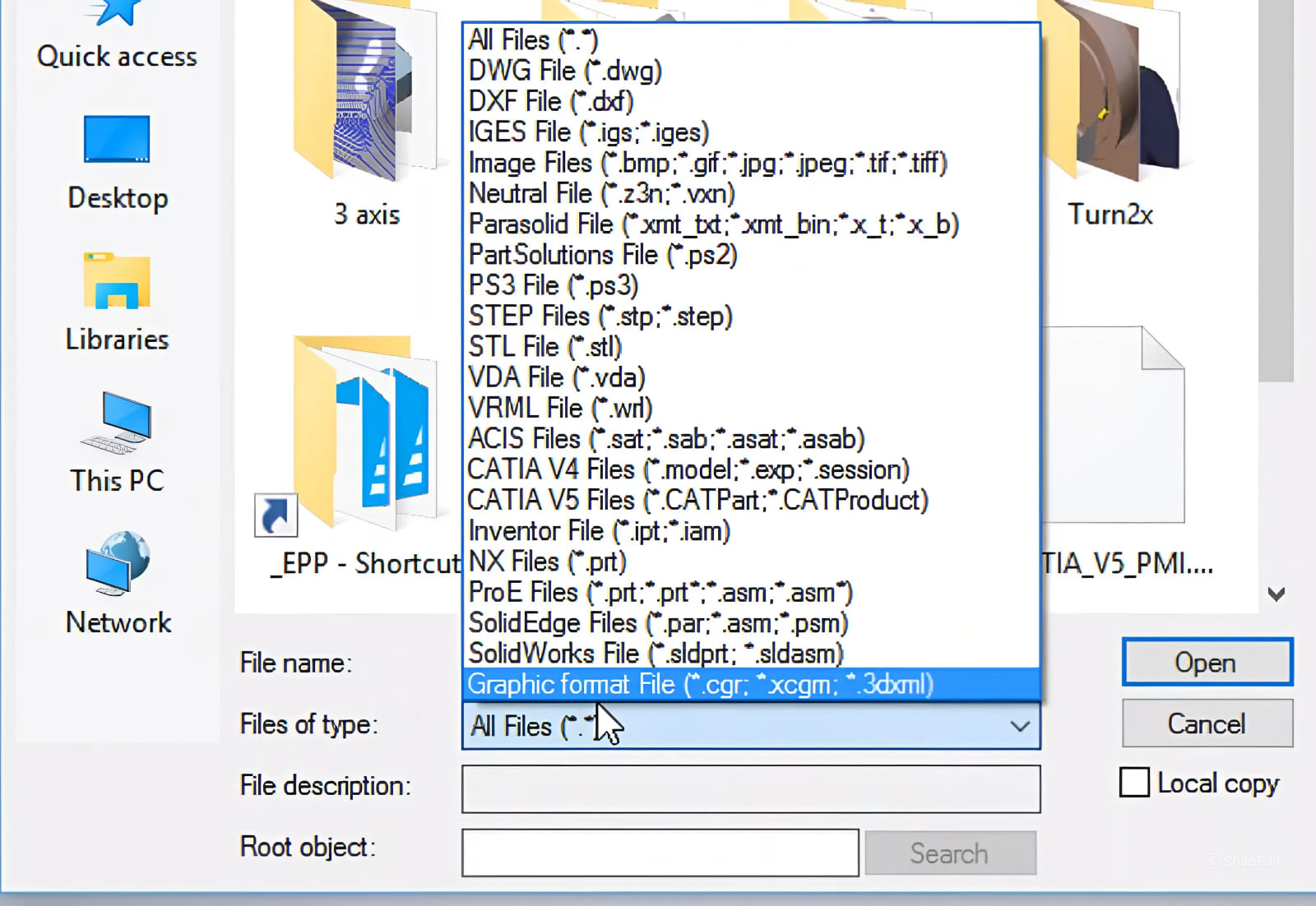

3.เลือกไฟล์ที่ต้องการเปิด: เปิดหน้าต่าง Open File ให้ไปยังที่เก็บไฟล์ของคุณและเลือกไฟล์ที่ต้องการเปิด เช่น .step, .iges, .sat, .par, .sldprt, .sldasm หรือไฟล์ CAD อื่น ๆ ที่ต้องการนำเข้า

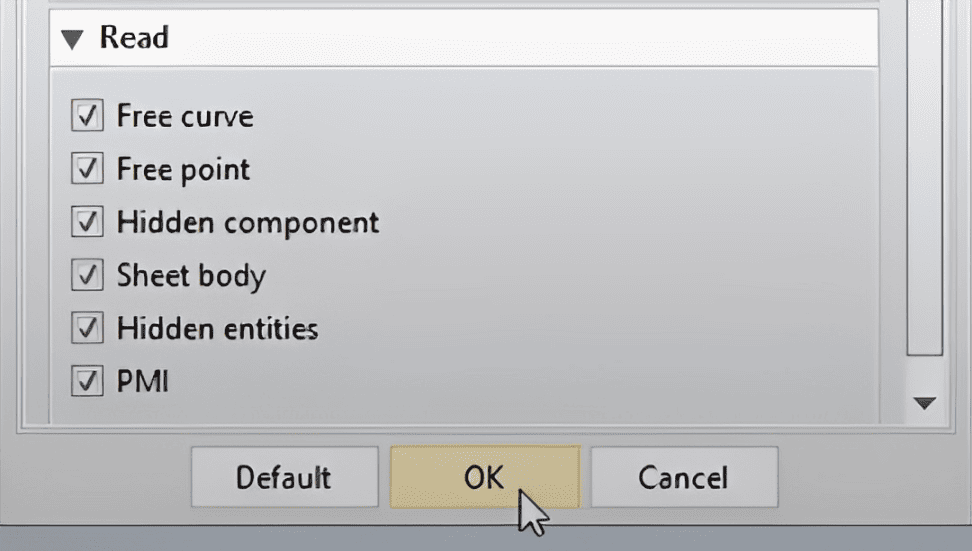

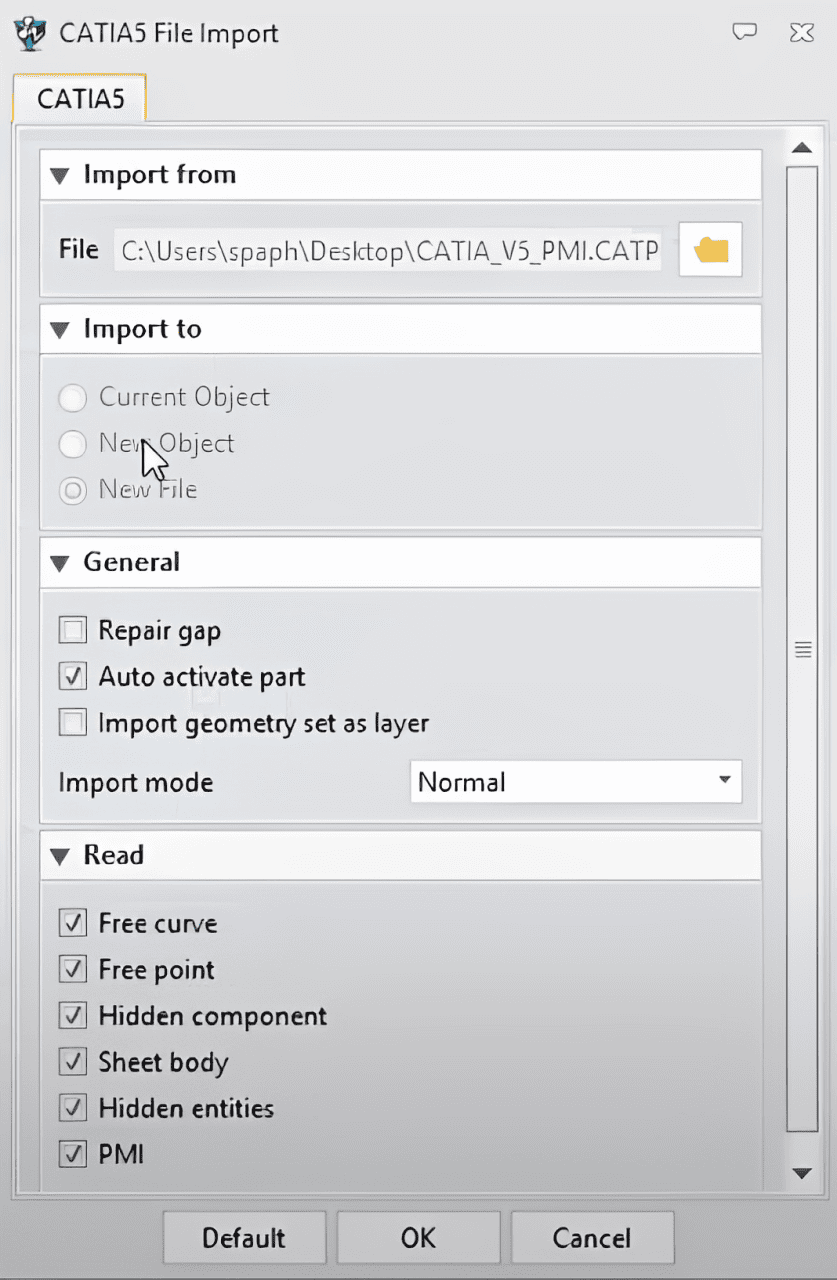

4. ตรวจสอบตัวเลือกการนำเข้า: ZW3D จะแสดงตัวเลือกการนำเข้าเพิ่มเติมที่เกี่ยวข้องกับชนิดของไฟล์ที่เลือก เช่น การตั้งค่าการนำเข้าข้อมูลเพิ่มเติมหรือตัวเลือกการกำหนดต่าง เพื่อความสะดวกในการแก้ไขหรือการปรับปรุงโมเดล
5. ยืนยันการเปิดไฟล์ : เมื่อเลือกตัวเลือกที่ต้องการ ให้คลิกที่ปุ่ม Open เพื่อเปิดไฟล์ใน ZW3D
ปรับแก้ไขอะไรได้บ้าง ?
เมื่อเราสามารถเปิดไฟล์ CAD ในรูปแบบต่างๆได้แล้ว ขั้นตอนต่อไปคือการแก้ไขไฟล์ ZW3D สามารถใช้ฟังก์ชั่นในการปรับปรุงแก้ไขไฟล์ ตัวอย่างเช่น

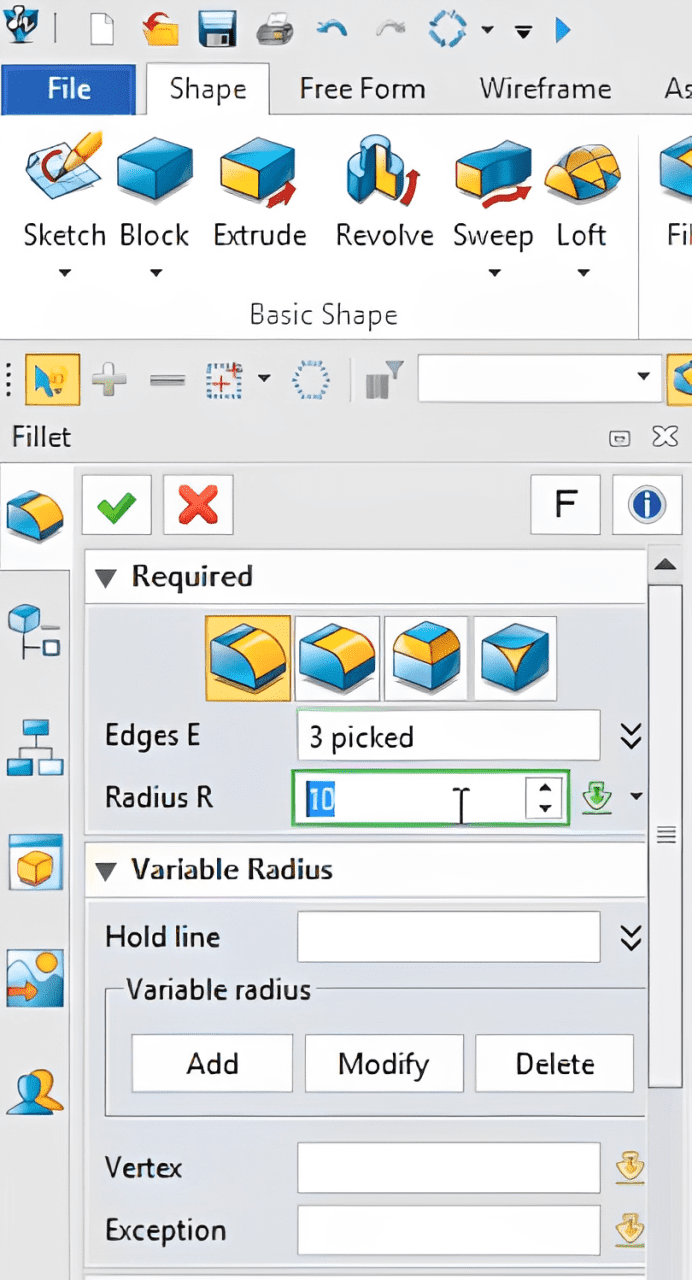

1. การเชื่อมต่อชิ้นงานที่ดียิ่งขึ้น : ZW3D มีฟังก์ชั่น Fillet ที่ใช้สำหรับสร้างขอบโค้งหรือขอบตัดของชิ้นงาน ฟังก์ชั่นนี้มีความสำคัญในการปรับปรุงรายละเอียดของโมเดลตามที่ต้องการ

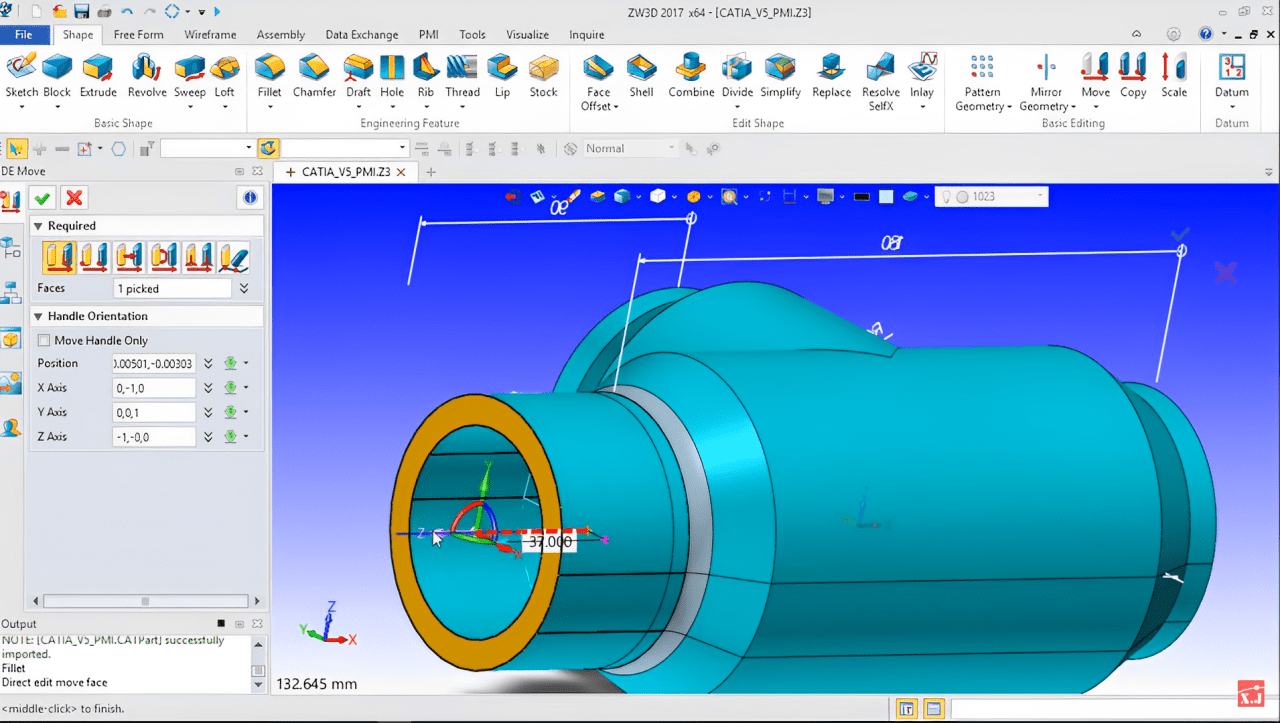

2. ปรับขนาดของโมเดล : ฟังก์ชั่น Extrude สามารถปรับแต่งแก้ไขขนาดได้ เช่น การยืด, เพิ่ม, ลด ขนาดของโมเดลได้ตามต้องการ

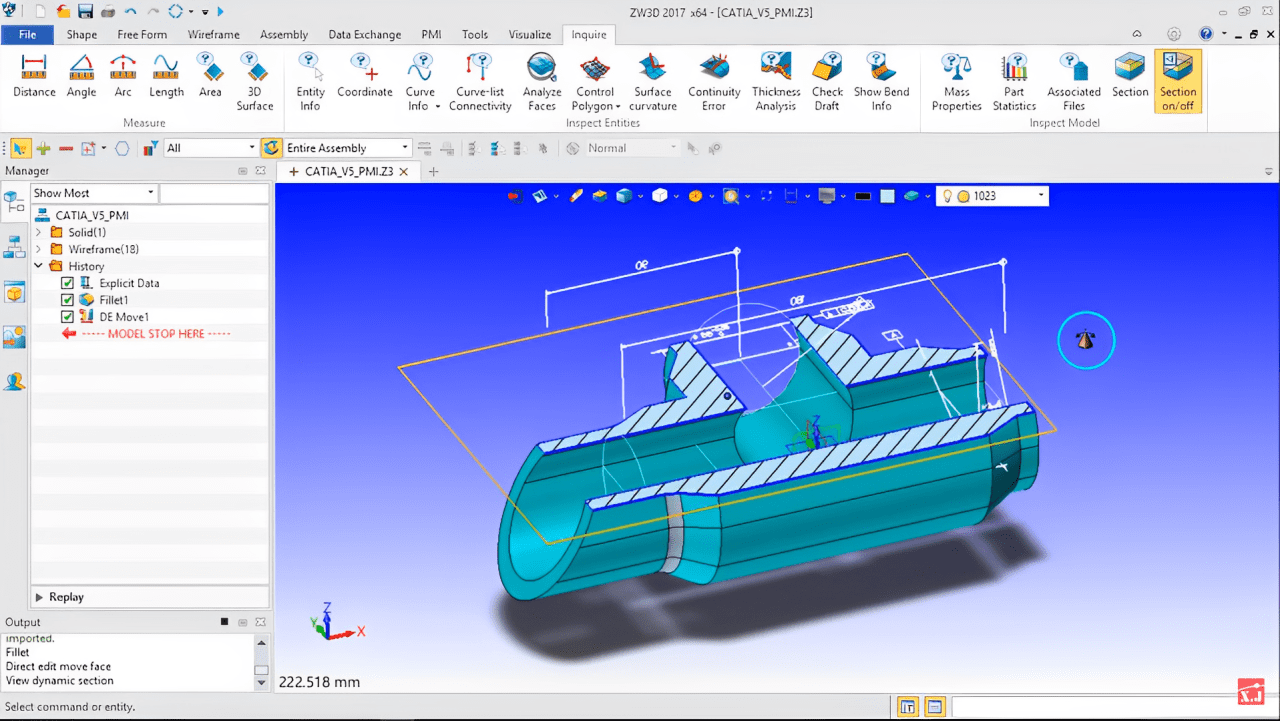

3. ตัดแบ่งและวิเคราะห์โมเดล : ฟังก์ชั่น Section ช่วยให้ผู้ใช้สามารถตัดแบ่งโมเดล CAD ในการแสดงส่วนที่สนใจเท่านั้น เช่น การตัดแนวตั้งหรือแนวนอนของชิ้นงาน เพื่อให้เห็นภาพที่ชัดเจนและเป็นประโยชน์ในการตรวจสอบและวิเคราะห์
สามารถดูวิดีโอฟังก์ชั่นการทำงานอื่น ที่มากกว่าตัวอย่างที่กล่าวมาได้ที่ How to use
ความสามารถในการรองรับรูปแบบไฟล์ที่หลากหลาย การแก้ไขไฟล์ที่สะดวกและมีประสิทธิภาพ เป็นเหตุผลที่ทำให้ ZW3D เป็นเครื่องมือที่เหมาะสำหรับผู้ใช้ที่ต้องการทำงานออกแบบและผลิตด้วยระบบ CAD/CAM
