ฟังก์ชันหลักในการทำงาน Sheet Metal

รวบรวมฟังก์ชันหลักในการทำงานกับ Sheet Metal ออกแบบมาเพื่อช่วยในการสร้างและจัดการชิ้นงานโลหะแผ่นอย่างมีประสิทธิภาพ ในบทความนี้เราจะอธิบายถึงฟังก์ชันที่สำคัญ พร้อมวิธีใช้งานอย่างละเอียด เพื่อให้คุณสามารถออกแบบชิ้นงานได้อย่างมืออาชีพ

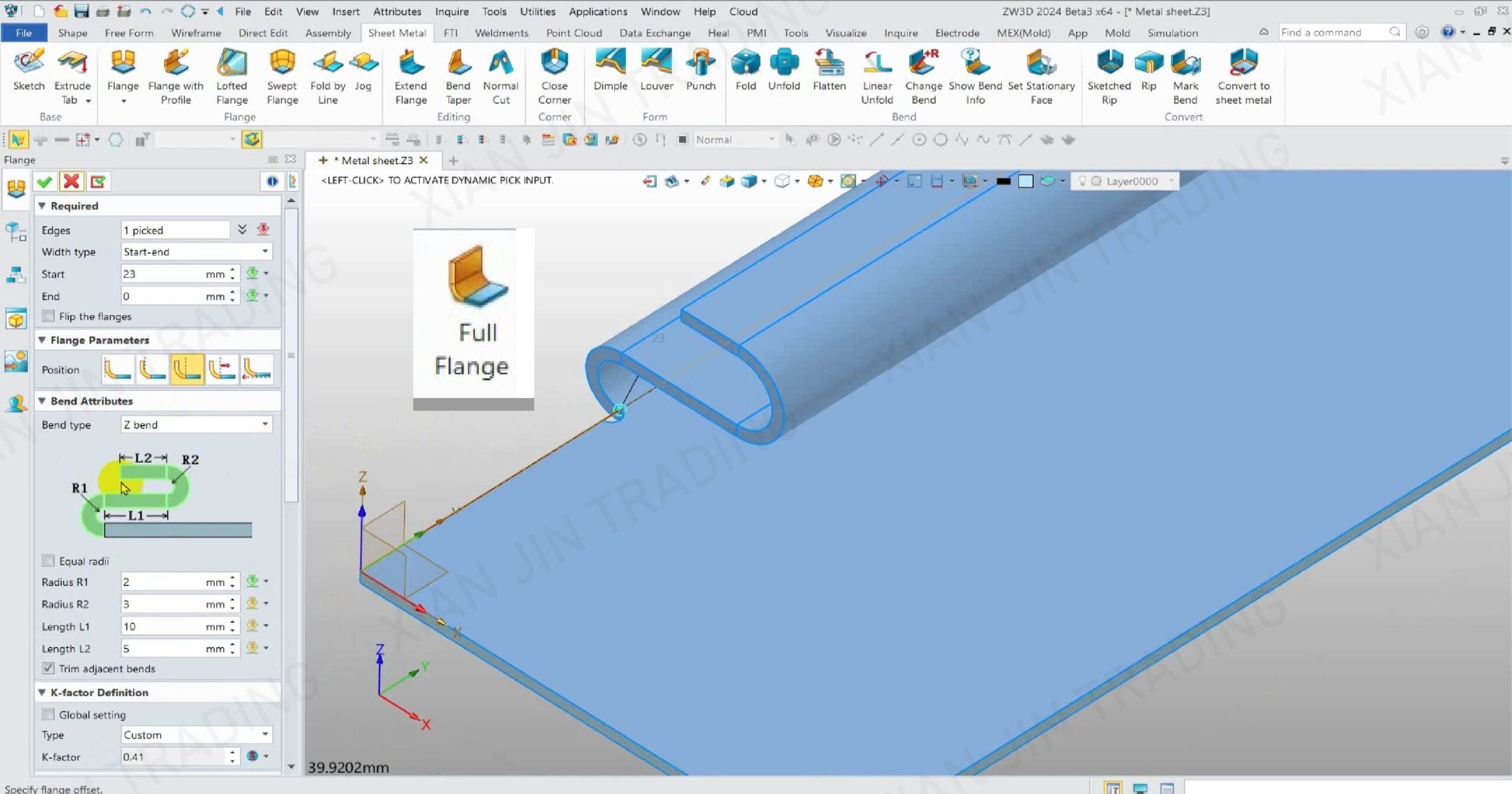

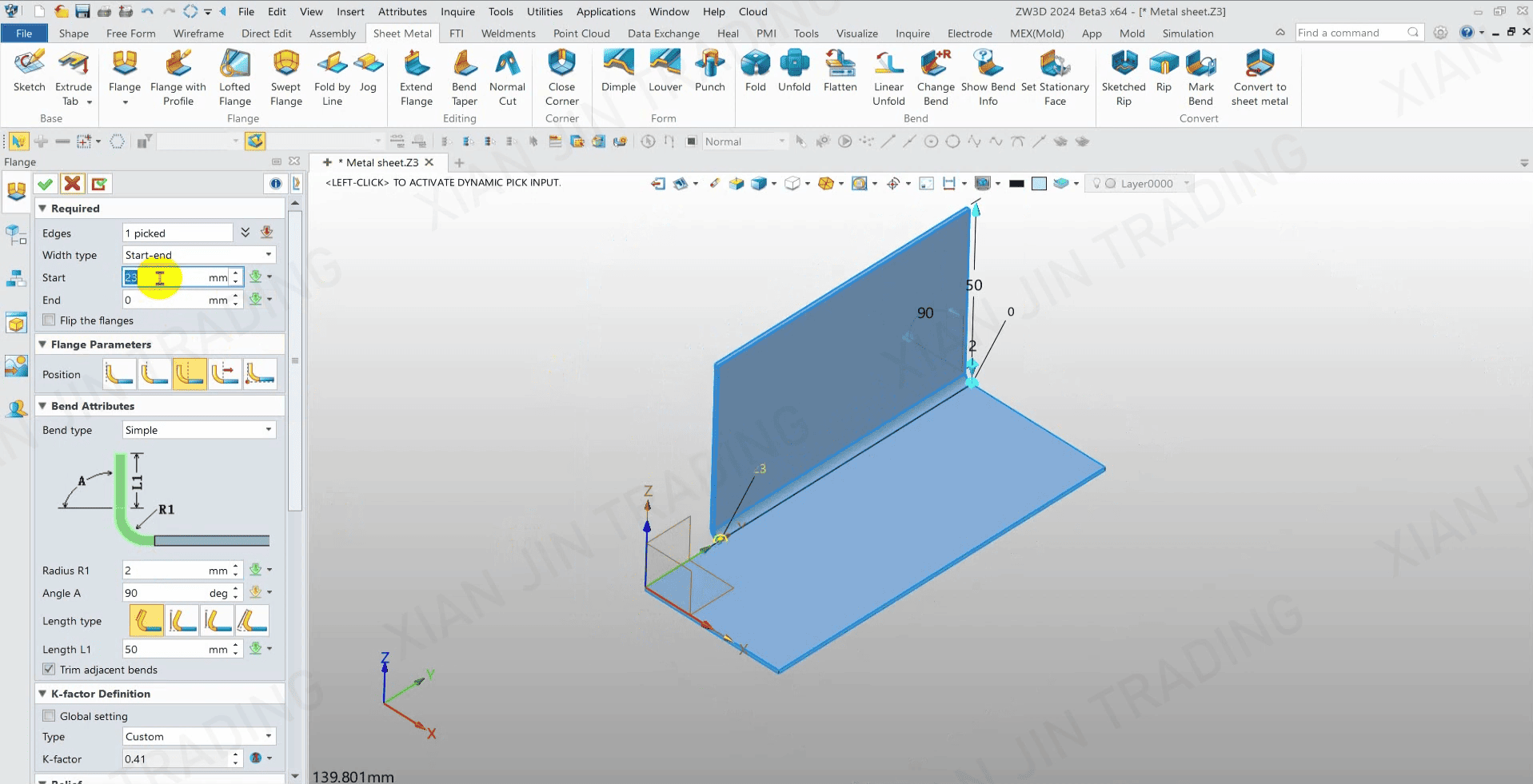

เครื่องมือที่สำคัญที่สุดในการออกแบบชิ้นงานโลหะแผ่นใน ZW3D โดยฟังก์ชันนี้จะช่วยในการสร้างขอบหรือรอยพับที่ขยายออกจากชิ้นงานโลหะแผ่น ซึ่งใช้สำหรับการประกอบหรือการเชื่อมต่อชิ้นงานหลายชิ้นเข้าด้วยกัน

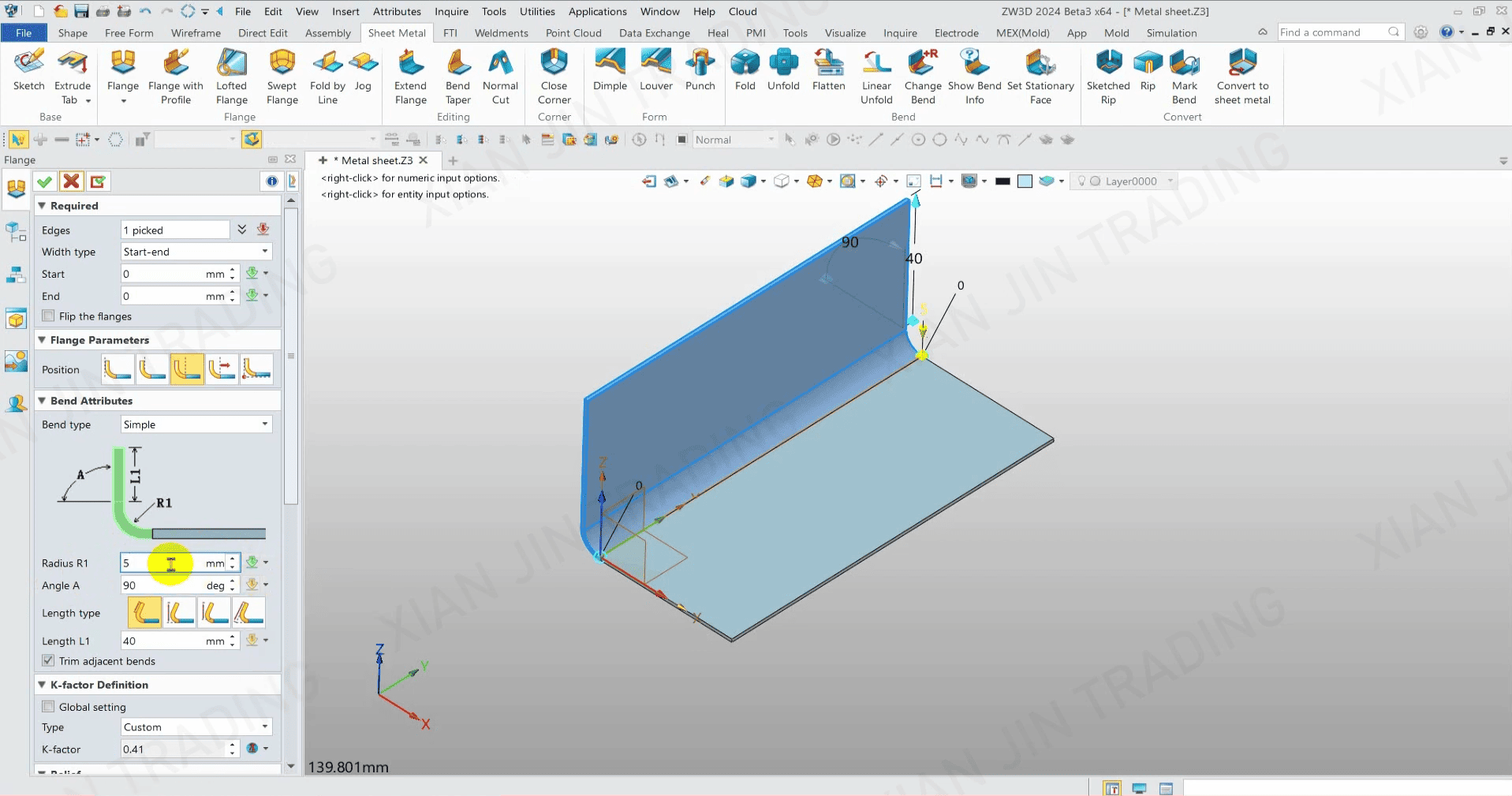

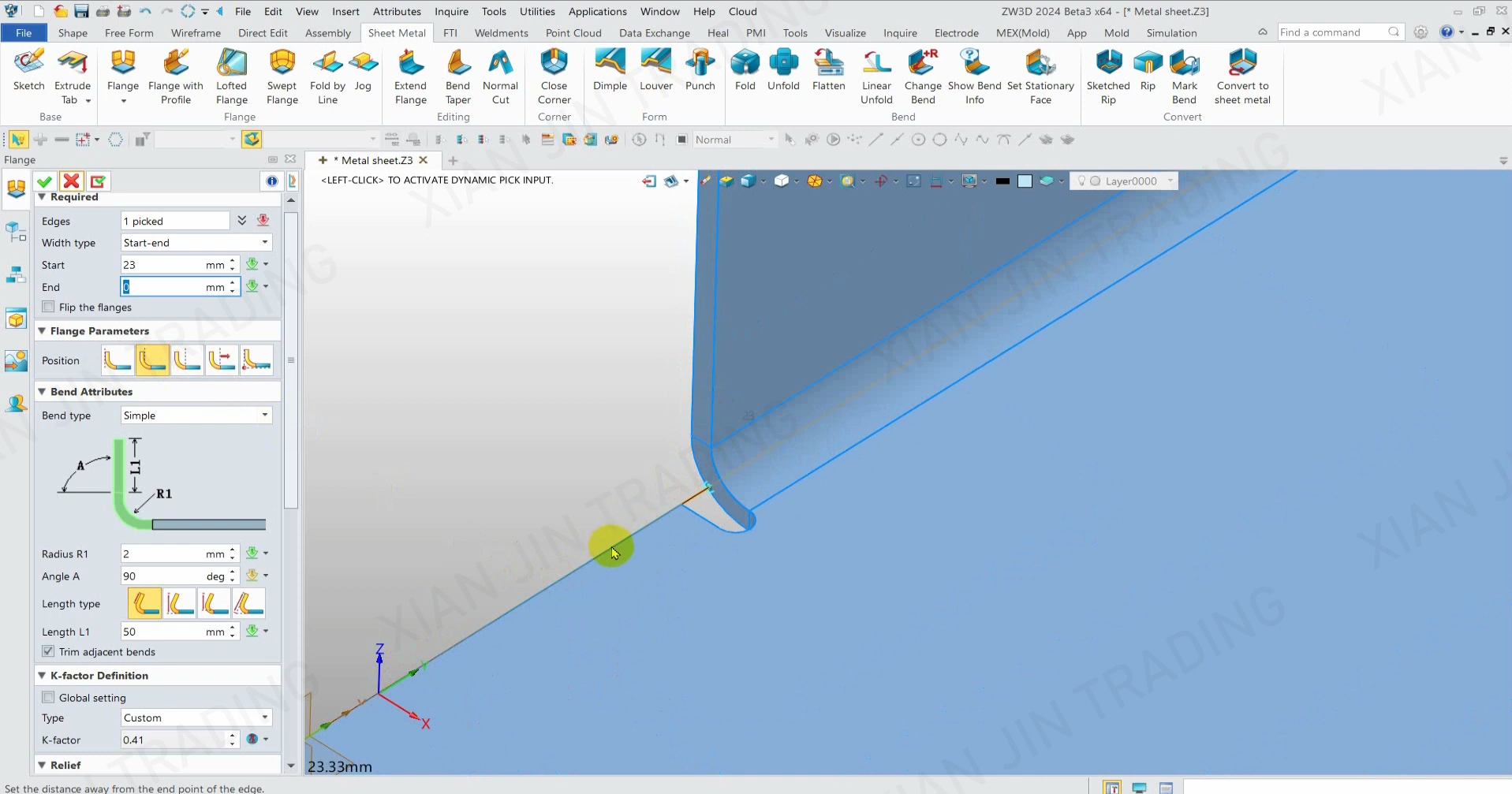

วิธีใช้งานฟังก์ชัน ZW3D Flange

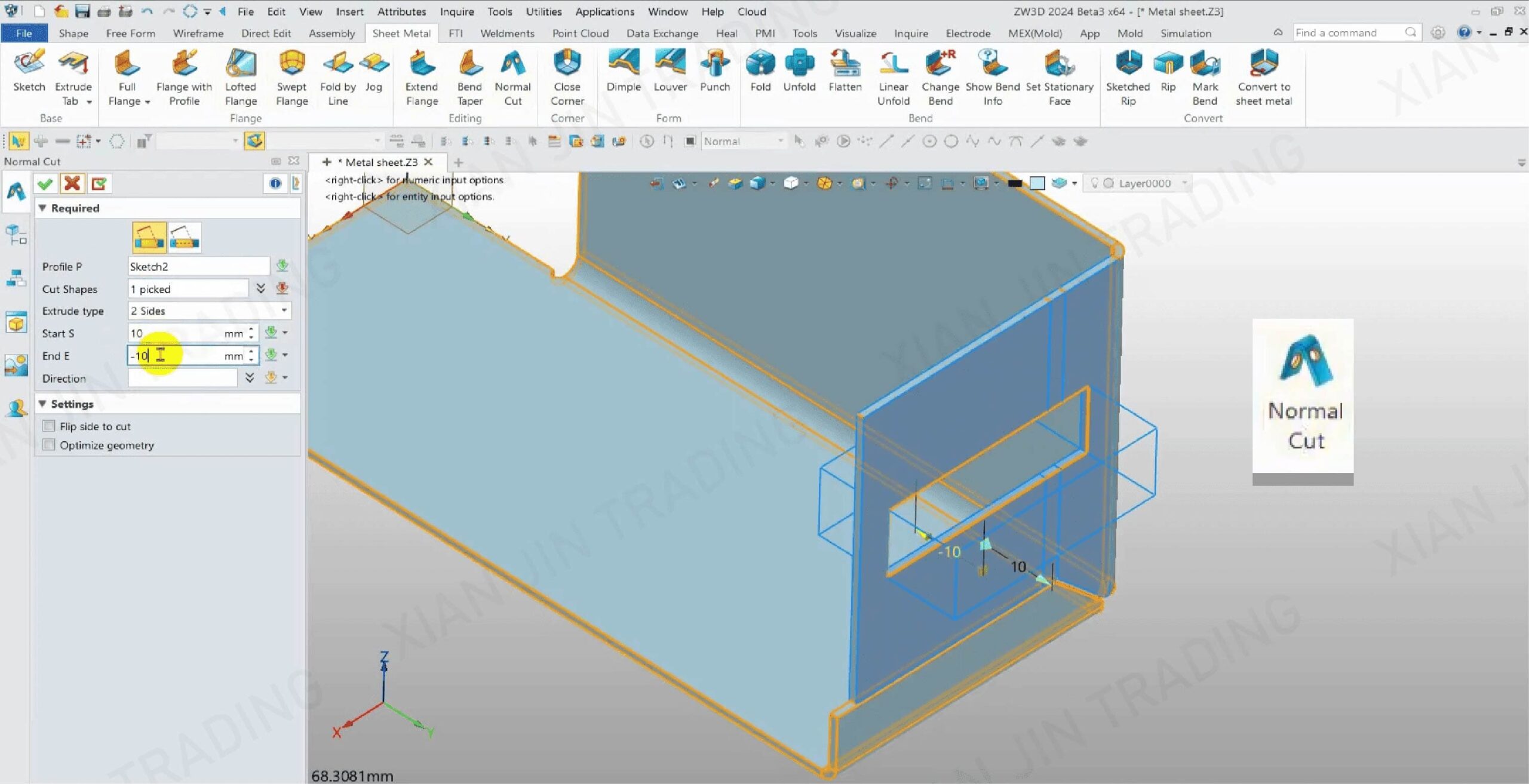

Normal Cut ใน ZW3D Sheet Metal ช่วยในการตัดโลหะแผ่นตามระนาบที่กำหนด โดยตัดในลักษณะที่ตั้งฉากกับพื้นผิวชิ้นงาน ซึ่งเหมาะสำหรับการสร้างชิ้นส่วนที่ต้องการความแม่นยำสูง เช่น การตัดขอบตรงหรือมุม

วิธีใช้งาน Normal Cut

Profile P > กำหนดเส้นหรือระนาบที่ใช้ในการตัด

Cut Shapes > เลือกชิ้นงานที่ต้องการตัด

Start S, End E > ปรับพารามิเตอร์การตัด เช่น มุมการตัด และความลึก

ตรวจสอบผลลัพธ์การตัดผ่านการพรีวิวก่อนยืนยัน

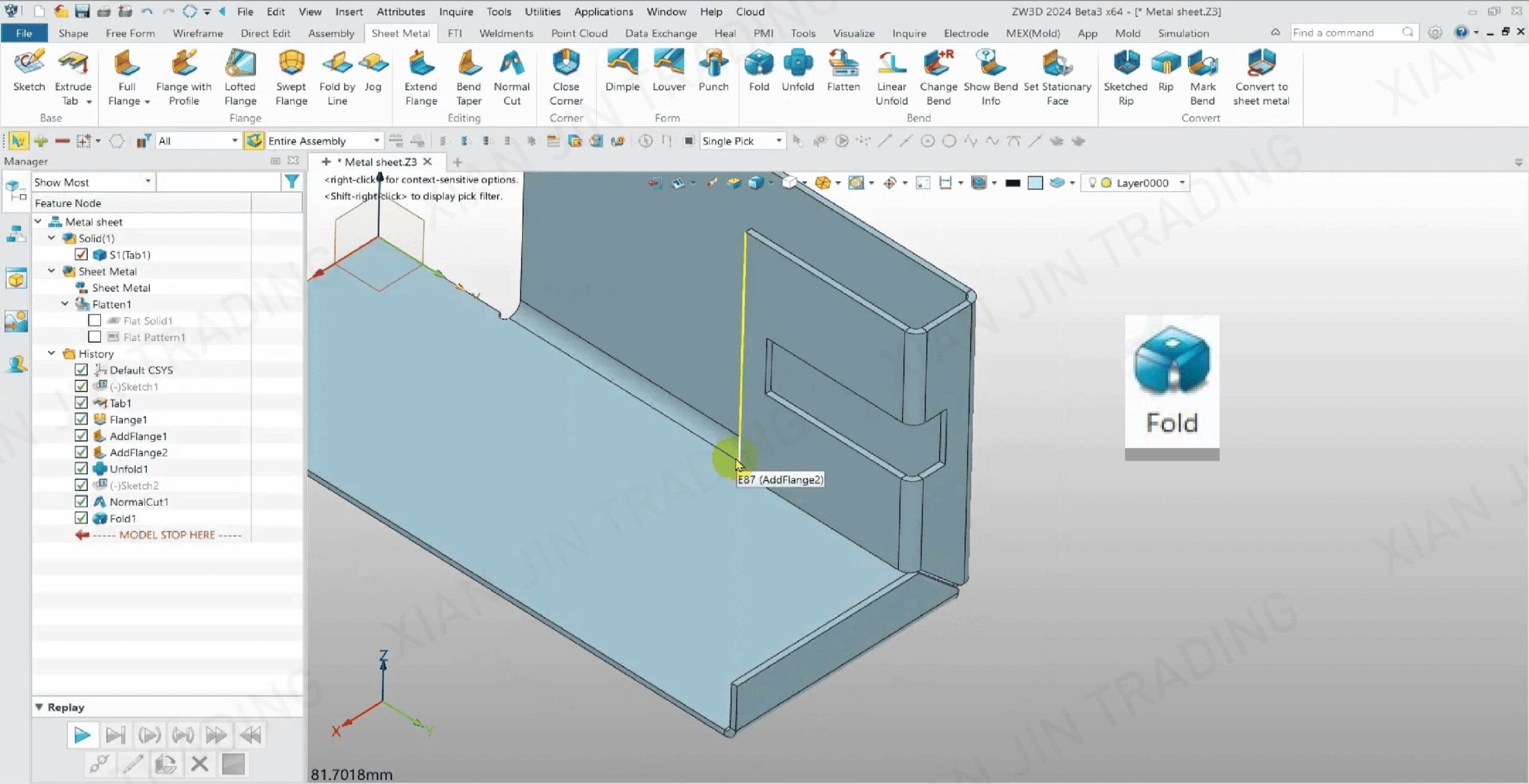

Fold

การใช้งานฟังก์ชัน Fold ใน ZW3D ใช้สำหรับการพับชิ้นงานโลหะแผ่นตามแนวที่กำหนด ช่วยจำลองการพับในกระบวนการผลิตจริง ทำให้สามารถเห็นรูปทรงของชิ้นงานหลังการพับได้อย่างชัดเจน นอกจากนี้ยังช่วยให้ประเมินความถูกต้องของการออกแบบก่อนการผลิตจริง

วิธีใช้งาน ZW3D Fold

Shape > เลือกชิ้นงานโลหะแผ่นที่ต้องการสร้างการพับ

Stationary > ระบุพื้นผิวหลักที่จะคงที่เป็นจุดอ้างอิง

Bend faces > เลือกหน้าผิวหรือขอบที่ต้องการพับ ซึ่งจะกำหนดมุมและความโค้งของการพับในงานจริง

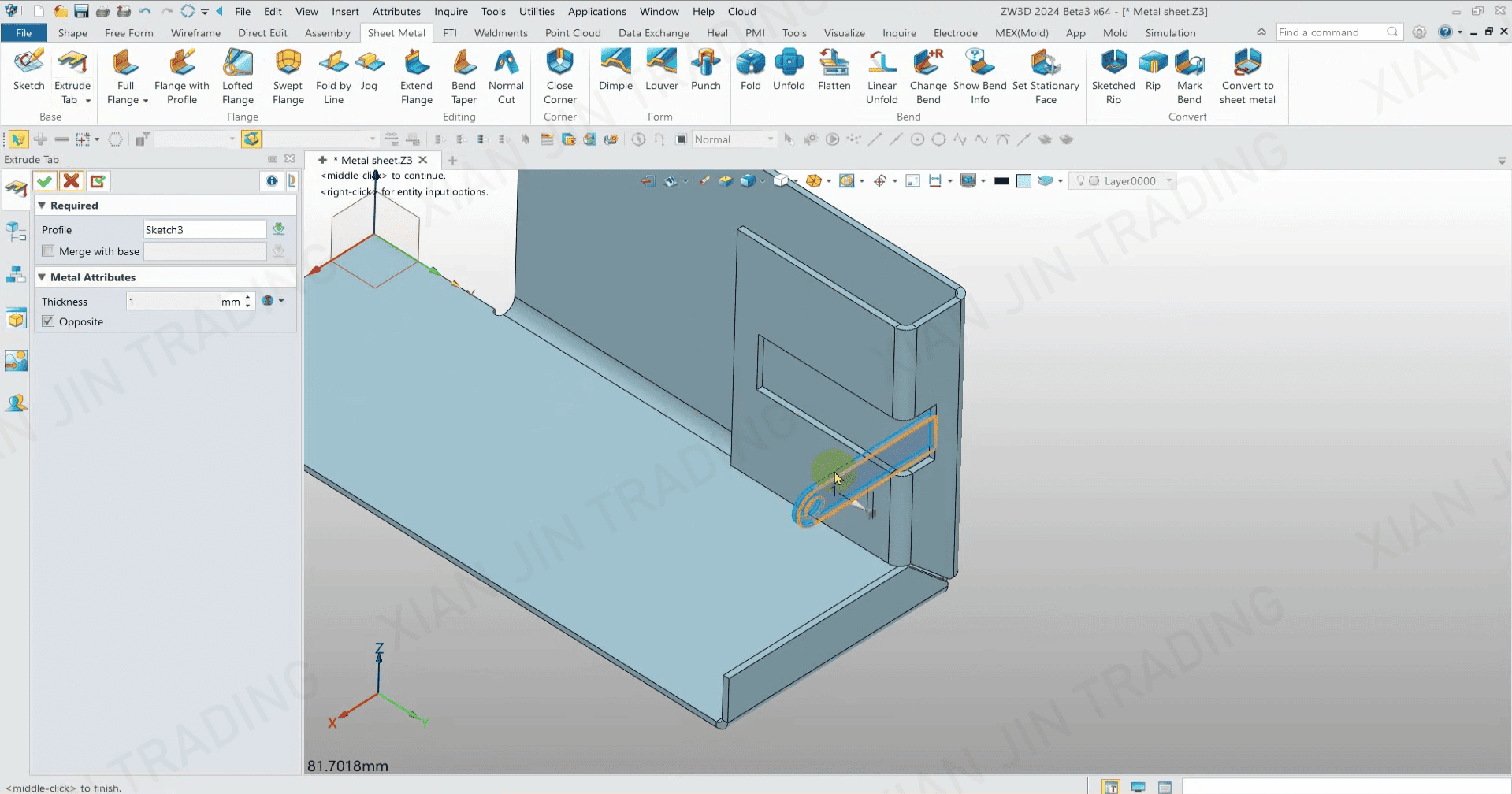

Extrude Tap

Extrude Tap ใช้สำหรับการสร้างพื้นผิวหรืองานแท็ป (Tap) บนชิ้นงาน 3 มิติ โดยการดึงพื้นที่ผิวออกมาตามเส้นทางที่กำหนด

วิธีใช้งาน ZW3D Extrude Tap

Sketch > สร้างเส้นรูปทรงตามที่ต้องการในพื้นที่การออกแบบ

Extrude Tap > ใช้คำสั่งเพื่อสร้างพื้นผิวจากเส้นที่วาดไว้

Profile > เลือกโปรไฟล์เส้นที่สร้างขึ้นเพื่อใช้ในการ Extrude

Merge with base > คลิกคำสั่งนี้เพื่อรวมพื้นผิวใหม่เข้ากับชิ้นงานเดิมให้เป็นชิ้นเดียวกัน

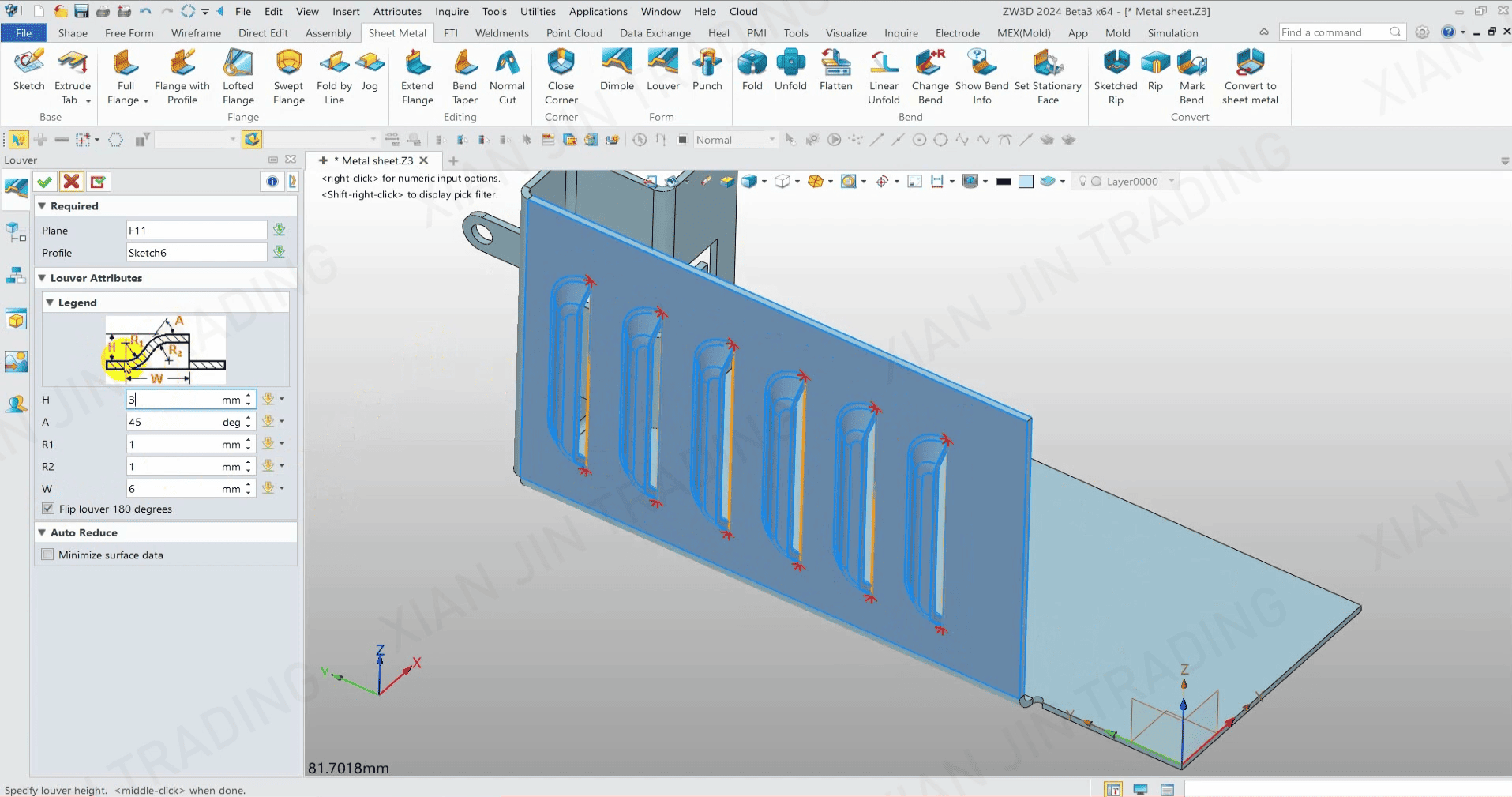

Louver

Louver ใช้สำหรับการสร้างช่องระบายอากาศหรือช่องลมบนแผ่นโลหะ ช่วยให้อากาศสามารถผ่านได้อย่างมีประสิทธิภาพ นอกจากนี้ยังเสริมความแข็งแรงให้กับชิ้นงาน ทำให้สามารถใช้งานได้ดีในสภาพแวดล้อมที่ต้องการการระบายอากาศที่เหมาะสม

วิธีใช้งาน ZW3D Louver

Sketch > วาดเส้นหรือรูปทรงที่ต้องการสำหรับช่องลมบนแผ่นโลหะ

Louver > เลือกคำสั่งเพื่อสร้างช่องลม

Plane > ระบุพื้นผิวอ้างอิงที่จะสร้างช่องลม

Profile > เลือกเส้นที่วาดไว้เพื่อนำมาใช้สร้างช่องลม

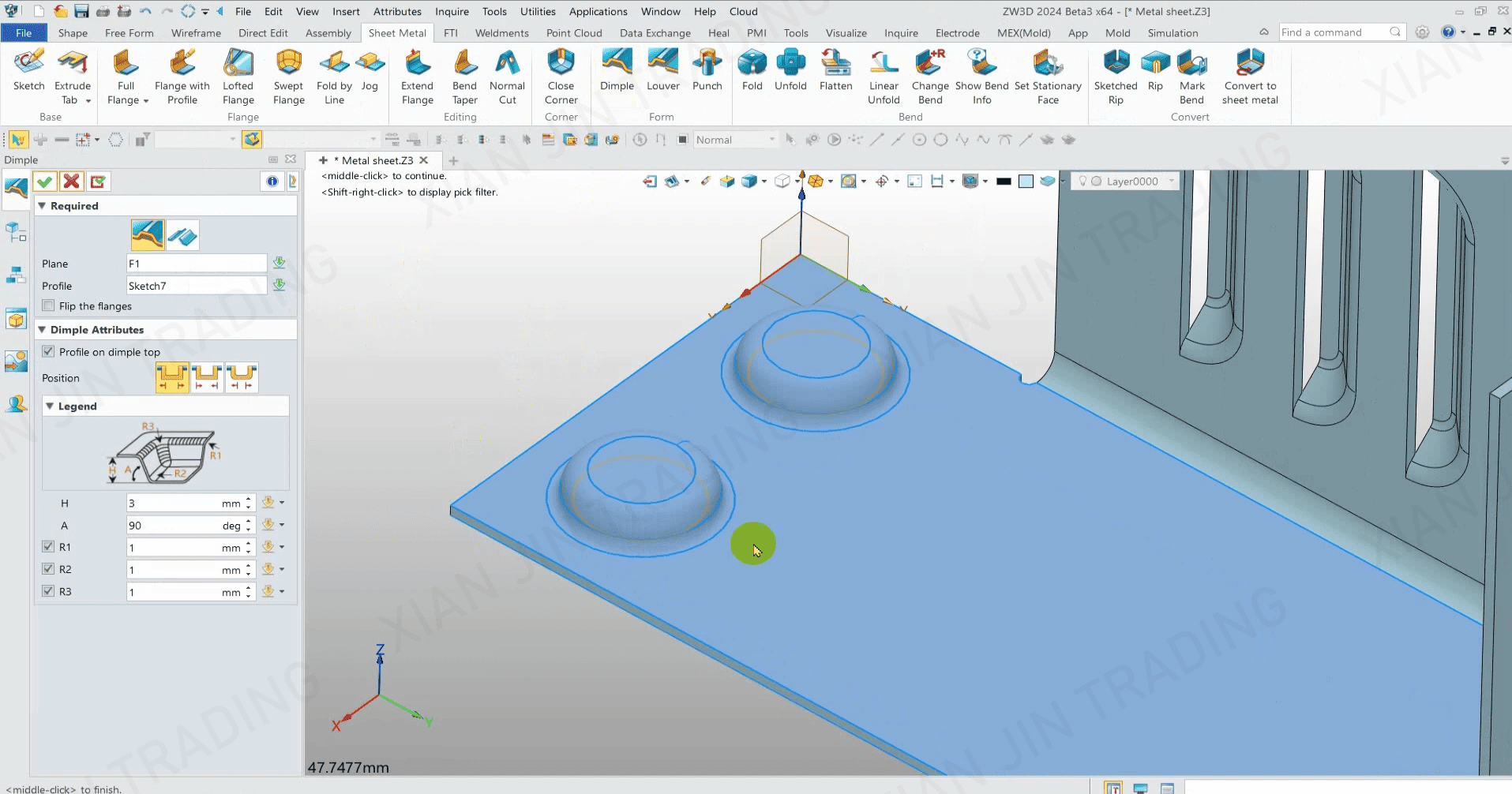

Dimple เป็นฟังก์ชันที่ใช้สร้างรอยบุ๋มหรือการปั๊มนูน บนแผ่นโลหะ ช่วยเสริมความแข็งแรงหรือตกแต่งชิ้นงานตามความต้องการ

วิธีใช้งาน ZW3D Dimple

Sketch > วาดเส้นหรือรูปทรงที่ต้องการ Dimple

Dimple > เลือกคำสั่งเพื่อสร้างรอยบุ๋มหรือการปั๊มนูน

Plane > เลือกพื้นผิว Sheet Metal

Profile > เลือกเส้นที่วาดไว้เพื่อนำมาใช้สร้าง Dimple

เคล็ดลับการใช้งานเพิ่มเติม

เปลี่ยนสีชิ้นงานเป็นสี Metal

เลือกเมนู > คลิกที่ Visualize

คลิกเลือก Metal > เลือกสีที่จะแสดงชิ้นงานเป็นโลหะ

คลิกขวาเลือก Pick All > เปลี่ยนสีทั้งหมดในชิ้นงานให้เป็นสีโลหะ

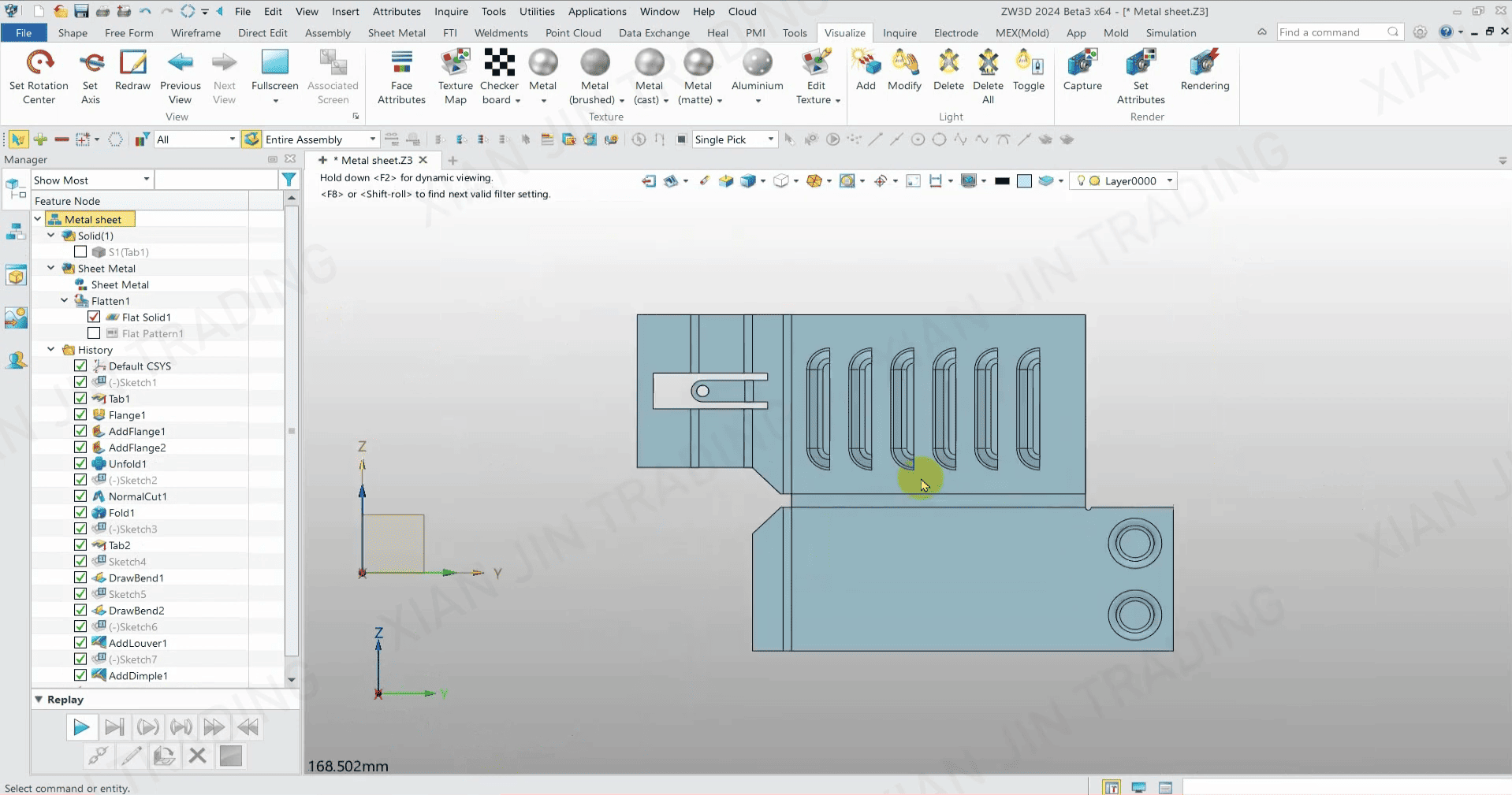

การแสดงภาพคลี่

Flatten 1 > คลิกที่ Flat Solid1 เพื่อดูภาพคลี่จากโมเดลต้นฉบับ

เลือก Solid > คลิกที่ S1 (Tab1) เพื่อปิดโมเดลต้นฉบับ

คลิก Flat Pattern 1 > ภาพคลี่แบบเส้นพร้อมระบุขนาดชัดเจน

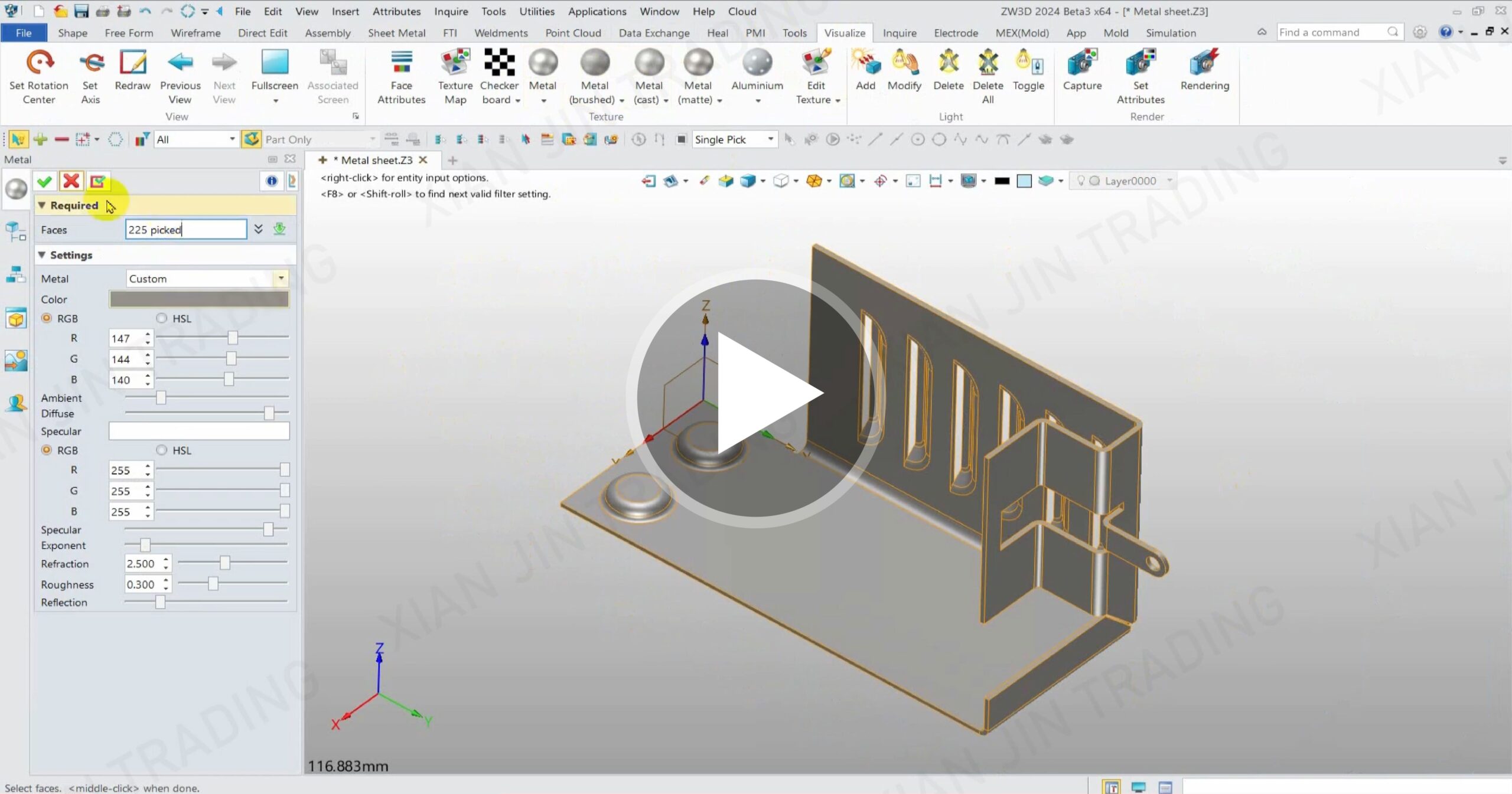

วิดีสอนการใช้งานฟังก์ชัน Sheet Metal

• วิธีการใช้งาน ZW3D Sheet Metal อย่างละเอียด โดยวิดีโอนี้จะแสดงขั้นตอนการออกแบบแผ่นโลหะ ตั้งแต่การสร้างรูปทรง การใช้ฟังก์ชันต่างๆ ไปจนถึงการปรับแต่งผลงาน เพื่อให้ผู้ใช้งานเข้าใจการทำงานมากยิ่งขึ้น
