Twist Flange ถูกพัฒนาขึ้นเพื่อเพิ่มประสิทธิภาพในการสร้างขอบพับบิดเกลียวในงานโลหะแผ่น (Sheet Metal) ให้มีความสะดวกและแม่นยำยิ่งขึ้น ฟีเจอร์นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการของวิศวกรและนักออกแบบที่ต้องการสร้างชิ้นงานที่มีความซับซ้อนและมีคุณภาพสูง

ในบทความนี้ เราจะสำรวจรายละเอียดของฟีเจอร์ใหม่ Sheet Metal และประโยชน์ที่ผู้ใช้จะได้รับจากการใช้งานฟีเจอร์นี้

เครื่องมือ (Sheet Metal) และความสำคัญในงานโลหะแผ่น

การสร้างขอบพับบิดเกลียวในงานโลหะแผ่น (Sheet Metal) เป็นกระบวนการที่ท้าทาย เนื่องจากต้องการความแม่นยำสูงและการควบคุมที่ดี ฟีเจอร์ใหม่ที่เพิ่มเข้ามาใน ZW3D 2025 ช่วยให้ผู้ใช้สามารถสร้างขอบพับบิดเกลียวได้อย่างง่ายดายและรวดเร็ว ลดความซับซ้อนของกระบวนการออกแบบและเพิ่มประสิทธิภาพในการทำงาน

วิธีการใช้งานฟีเจอร์ Twist Flange

ZW3D 2025 เพิ่มเครื่องมือที่ช่วยให้ผู้ใช้งานสามารถสร้างขอบพับบิดเกลียวบนชิ้นงาน Sheet Metal ได้อย่างสะดวกและแม่นยำ เหมาะสำหรับงานออกแบบที่ต้องการรูปทรงเฉพาะ เช่น ชิ้นส่วนโลหะในอุตสาหกรรมยานยนต์และเครื่องจักรกล

ในการสร้างขอบพับแบบบิดเกลียว ควรตรวจสอบให้แน่ใจว่าไฟล์งานที่ใช้งานอยู่เป็นชิ้นงานประเภท Sheet Metal หากยังไม่มีไฟล์งานที่ต้องการ สามารถทำตามขั้นตอนดังนี้

1.1 เปิดไฟล์งานที่เป็น Sheet Metal

• ไปที่ File > Open แล้วเลือกไฟล์ที่เป็นโมเดล Sheet Metal ที่ต้องการใช้งาน

• ตรวจสอบว่าโมเดลที่เลือกมีขอบที่สามารถใช้คำสั่ง Twist Flange ได้

1.2 สร้างชิ้นงาน Sheet Metal ใหม่

หากต้องการสร้างชิ้นงานใหม่ ให้ทำตามขั้นตอนต่อไปนี้

• ไปที่ File > New เลือก Sheet Metal เป็นประเภทของไฟล์งานใหม่

• ใช้คำสั่ง Base Flange หรือ Tab เพื่อสร้างแผ่นโลหะพื้นฐาน ปรับแต่งขนาดและรูปทรงของแผ่นโลหะให้เหมาะสม

2.1 ไปที่เมนู Sheet Metal
มองหาแท็บ Sheet Metal ซึ่งเป็นเครื่องมือที่ใช้สำหรับการออกแบบและสร้างชิ้นงานโลหะแผ่น

2.2 ค้นหาแถบเครื่องมือ Flange
ภายในเมนู Sheet Metal ให้มองหาแถบเครื่องมือ Flange ซึ่งประกอบไปด้วยชุดคำสั่งที่ใช้สำหรับสร้างขอบพับของชิ้นงาน เช่น Base Flange, Edge Flange, และอื่น ๆ

2.3 เลือกคำสั่ง Twist Flange
คำสั่งนี้จะเริ่มสร้างขอบพับแบบบิดเกลียวให้เลือก ขอบของชิ้นงาน ที่ต้องการใช้เป็นจุดเริ่มต้นของการบิด จากนั้นกำหนดค่าต่าง ๆ

ZW3D มีตัวเลือกในการสร้างขอบพับบิดเกลียว อยู่ 2 รูปแบบ ได้แก่ Offset และ Symmetrical ซึ่งแต่ละรูปแบบมีการตั้งค่าที่แตกต่างกัน

Twist Flange | Symmetrical
Twist Flange | Offset

รูปแบบที่ 1: Offset (การบิดเกลียวแบบเยื้องศูนย์)

หากเลือก Offset จะสามารถตั้งค่าพารามิเตอร์ได้ดังนี้

  • Edge → เลือกขอบของแผ่นโลหะที่ต้องการสร้าง Twist Flange
  • Start → กำหนดจุดเริ่มต้นของการบิด
  • End → กำหนดจุดสิ้นสุดของการบิด
  • End Width → กำหนดความกว้างของขอบที่จุดสิ้นสุด
  • Length → กำหนดความยาวของขอบพับ
  • Angle → กำหนดองศาของการบิด

หมายเหตุ: การตั้งค่าแบบ Offset เหมาะสำหรับการสร้างขอบบิดที่มีจุดเริ่มต้นและจุดสิ้นสุดอยู่ในตำแหน่งที่แตกต่างกัน

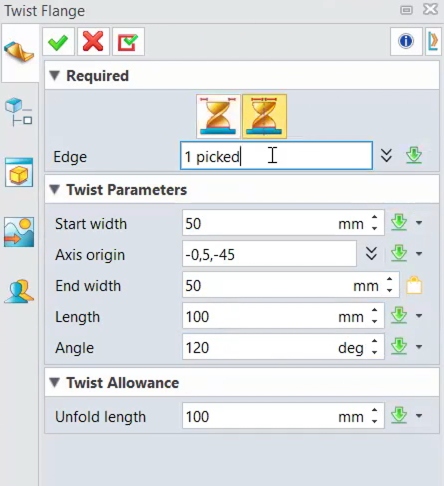

รูปแบบที่ 2: Symmetrical (การบิดเกลียวแบบสมมาตร)

หากเลือก Symmetrical จะสามารถตั้งค่าพารามิเตอร์ได้ดังนี้

  • Start Width → กำหนดความกว้างขอบพับที่จุดเริ่มต้นให้อัตโนมัติ
  • Axis Origin → กำหนดตำแหน่งของแกนหมุน
  • End Width → กำหนดความกว้างของขอบพับที่จุดสิ้นสุด
  • Length → กำหนดความยาวของขอบพับ
  • Angle → กำหนดองศาของการบิด
  • Unfold Length → กำหนดความยาวของชิ้นงานเมื่อนำไปคลี่ออก

หมายเหตุ: รูปแบบ Symmetrical เหมาะสำหรับการบิดเกลียวที่ต้องการให้ขอบพับมีความสมมาตรกันทั้งสองด้าน

ประโยชน์ของฟีเจอร์ในงาน Sheet Metal (โลหะแผ่น)

ความแม่นยำสูง : ฟีเจอร์นี้ช่วยให้ผู้ใช้สามารถกำหนดพารามิเตอร์ของขอบพับบิดเกลียวได้อย่างละเอียด ทำให้ได้ชิ้นงานที่มีความแม่นยำและตรงตามความต้องการ

ลดเวลาในการออกแบบ : ด้วยเครื่องมือที่ใช้งานง่ายและอินเทอร์เฟซที่เป็นมิตร ฟีเจอร์นี้ช่วยลดเวลาในการออกแบบและปรับปรุงกระบวนการทำงาน

เพิ่มความยืดหยุ่นในการออกแบบ : ผู้ใช้สามารถสร้างขอบพับบิดเกลียวในรูปแบบต่าง ๆ ได้ตามความต้องการ ทำให้สามารถสร้างสรรค์ชิ้นงานที่มีความซับซ้อนได้อย่างง่ายดาย

Twist Flange | เลือกรูปแบบการบิดเกลียว

” ฟีเจอร์ Twist Flange ใน ZW3D 2025 เป็นเครื่องมือที่ทรงพลังที่ช่วยให้การออกแบบขอบพับบิดเกลียวในงานโลหะแผ่นเป็นเรื่องง่ายและแม่นยำยิ่งขึ้น ด้วยประโยชน์ที่หลากหลายและการใช้งานที่ไม่ซับซ้อน ฟีเจอร์นี้จะเป็นประโยชน์อย่างยิ่งสำหรับวิศวกรและนักออกแบบที่ต้องการสร้างชิ้นงานที่มีคุณภาพสูงและมีความซับซ้อน “

วิดีโอสอนการใช้งานแบบละเอียด

วิดีโอนี้จะแนะนำขั้นตอนการสร้างขอบพับบิดเกลียวในโปรแกรม ZW3D 2025 อย่างละเอียด เหมาะสำหรับผู้ที่ต้องการออกแบบงานโลหะแผ่น (Sheet Metal) ที่มีขอบพับแบบบิดเกลียว เพื่อใช้งานในกระบวนการผลิตที่ต้องการความแม่นยำสูง เช่น การขึ้นรูปชิ้นส่วนสำหรับอุตสาหกรรมยานยนต์และเครื่องจักรกล

คำถามที่บบ่อ(FAQ)

ZW3D มีเครื่องมือเฉพาะสำหรับงาน Sheet Metal เช่น Flange, Lofted Flange, Bend, Unfold, และ Corner Relief ที่ช่วยให้การออกแบบและขึ้นรูปโลหะแผ่นทำได้ง่ายและแม่นยำ

ช่วยให้สามารถสร้างขอบพับที่มีการบิดเกลียวได้ง่ายขึ้น ลดความซับซ้อนในการกำหนดค่ามุมบิดและรูปทรงของขอบพับ ช่วยให้การออกแบบชิ้นงานมีความแม่นยำมากขึ้น และสามารถนำไปใช้ในกระบวนการผลิตได้อย่างมีประสิทธิภาพ

ZW3D สามารถส่งออกไฟล์ในรูปแบบ DXF, DWG หรือ SVG จาก Flat Pattern เพื่อใช้กับซอฟต์แวร์ CAM และเครื่องจักร CNC หรือเลเซอร์ตัดโลหะ

Twist Flange | Sheet Metal

อ่านข้อมูลเนื่อหาเกี่ยวกับงาน Sheet Metal แบบละเอียด
