การออกแบบ Top Down Design ถือเป็นหนึ่งในเทคนิคการออกแบบที่มีประสิทธิภาพและเป็นที่นิยมในอุตสาหกรรม โดยเฉพาะอย่างยิ่งสำหรับงานออกแบบที่ซับซ้อน เช่น การสร้างแม่พิมพ์ (Mold Design) หรืออุปกรณ์จับยึด (Jig Design) วิธีนี้ช่วยให้ผู้ใช้งานสามารถออกแบบส่วนประกอบต่างๆ ได้โดยอ้างอิงจากชิ้นงานหลักที่กำหนดไว้ตั้งแต่ต้น
บทความนี้จะพาไปทำความเข้าใจกับขั้นตอนการออกแบบที่อ้างอิงพื้นผิวจากชิ้นงานหลัก แนะนำการใช้งานโปรแกรม ZW3D เพื่อให้การออกแบบมีประสิทธิภาพยิ่งขึ้น!
ความหมายของ Top Down Design?
คือ กระบวนการออกแบบที่เริ่มต้นจากการสร้างชิ้นงานหลักหรือโครงสร้างหลักก่อน แล้วจึงพัฒนาและออกแบบส่วนประกอบย่อยๆ ที่เกี่ยวข้องในภายหลัง วิธีนี้ช่วยให้การออกแบบเป็นไปในทิศทางที่ต้องการ ลดข้อผิดพลาดจากการประกอบชิ้นส่วน และช่วยเพิ่มประสิทธิภาพในกระบวนการทำงาน
การใช้เทคนิคนี้เหมาะสำหรับงานที่มีโครงสร้างซับซ้อน เช่น
1: Mold Design (การออกแบบแม่พิมพ์ )
2: Jig & Fixture (การสร้างอุปกรณ์จับยึด)
3: ออกแบบชิ้นส่วนยานยนต์
4: การออกแบบเครื่องจักรกล
ประโยชน์ของการออกแบบโดยเริ่มจากส่วนหลัก
ขั้นตอนการออกแบบ โดยการอ้างอิงพื้นผิวจากชิ้นงาน

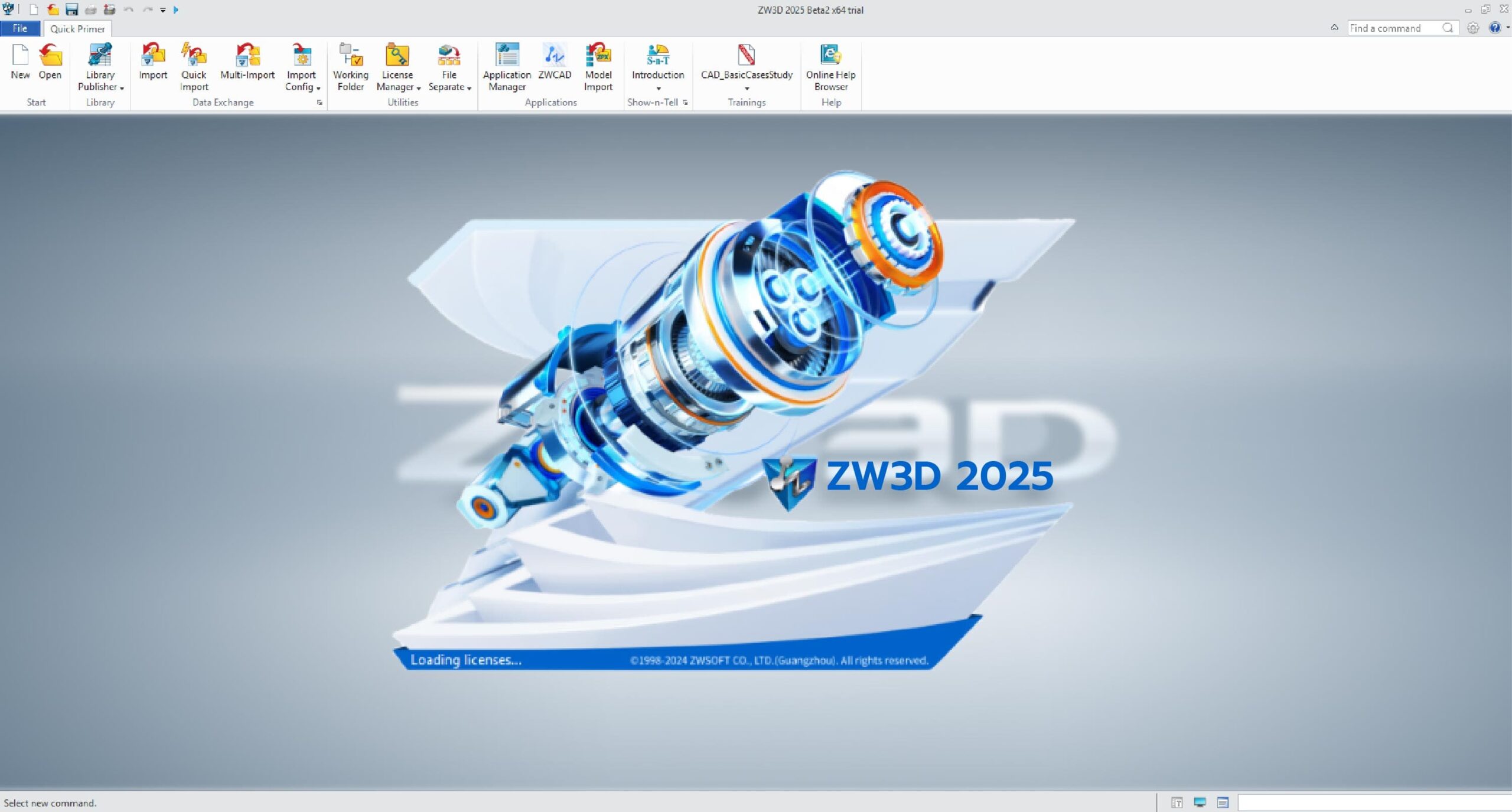

เริ่มต้นด้วยการเปิดโปรแกรม ZW3D หรือหากยังไม่ได้ติดตั้งโปรแกรม
สามารถดาวน์โหลดและติดตั้งได้ตามขั้นตอนที่ ZW3D กำหนดไว้

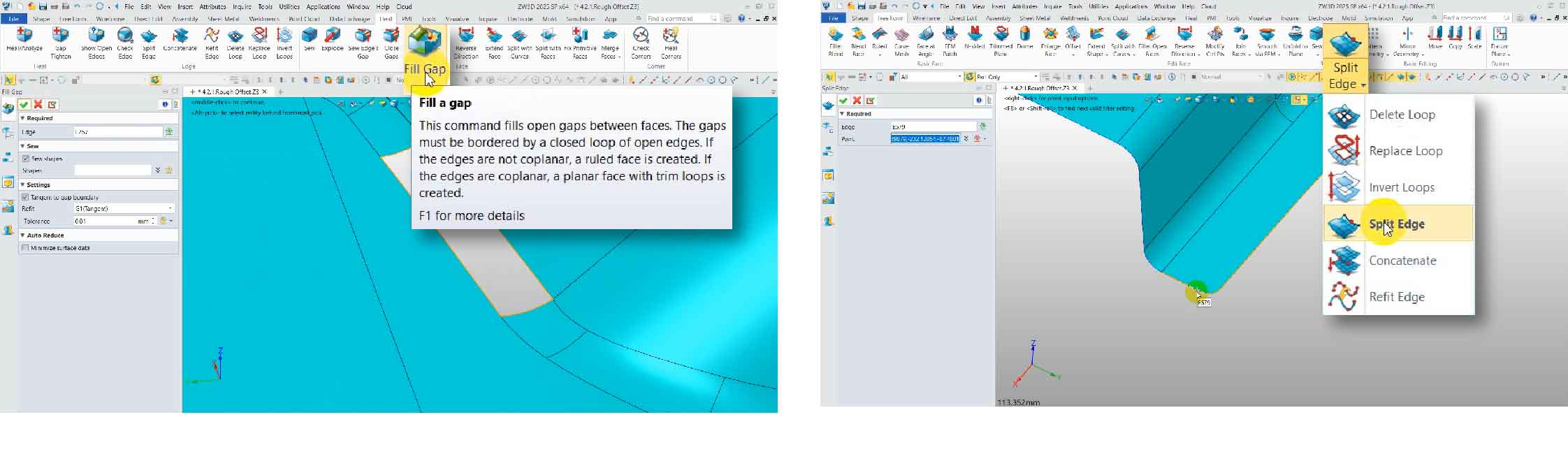

2.1 : ใช้คำสั่ง Heal > Fill Gap แก้ไขข้อผิดพลาดของพื้นผิว เพื่อให้พื้นผิวของชิ้นงานปิดสนิท
2.2 : ใช้คำสั่ง Free Form > Split Edge แบ่งเส้นขอบของชิ้นงาน

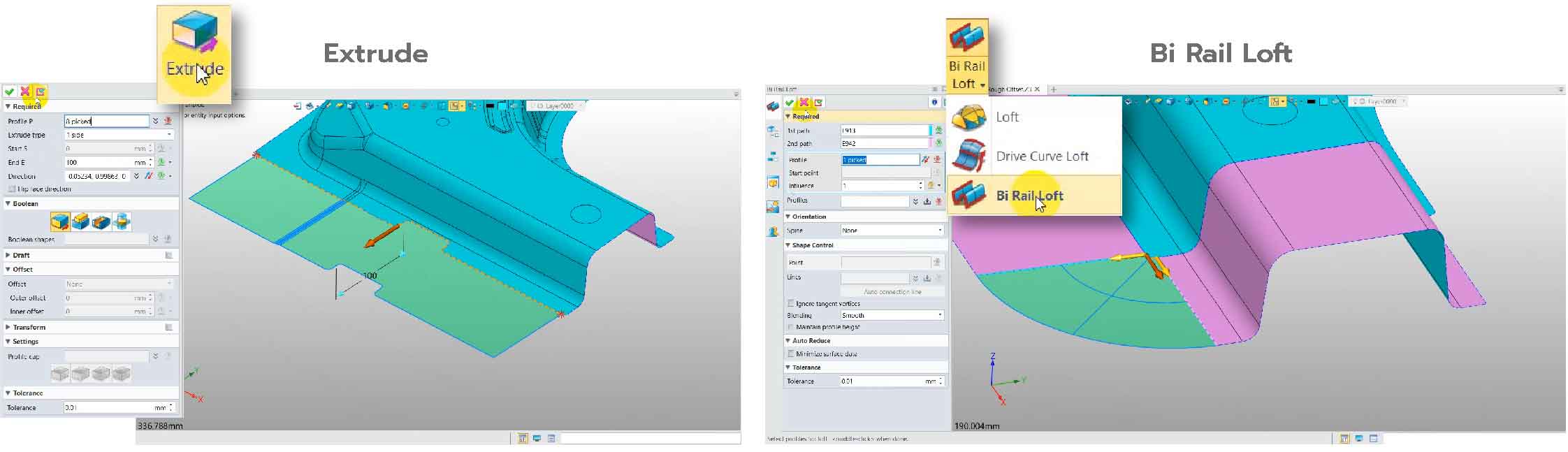

3.1 : เมื่อแบ่งขอบเสร็จแล้ว ใช้คำสั่ง Extrude เพื่อสร้างพื้นผิวใหม่
*สามารถกำหนดขนาด ความกว้าง และทิศทางได้ที่ด้านซ้าย
3.2 : หากต้องการเชื่อมมุม ใช้คำสั่ง Bi Rail Loft
4.1 : แบ่งชิ้นงานเป็น 2 ส่วนสำหรับทำแม่พิมพ์บน-ล่าง หรือจิ๊กยึดจับแน่น

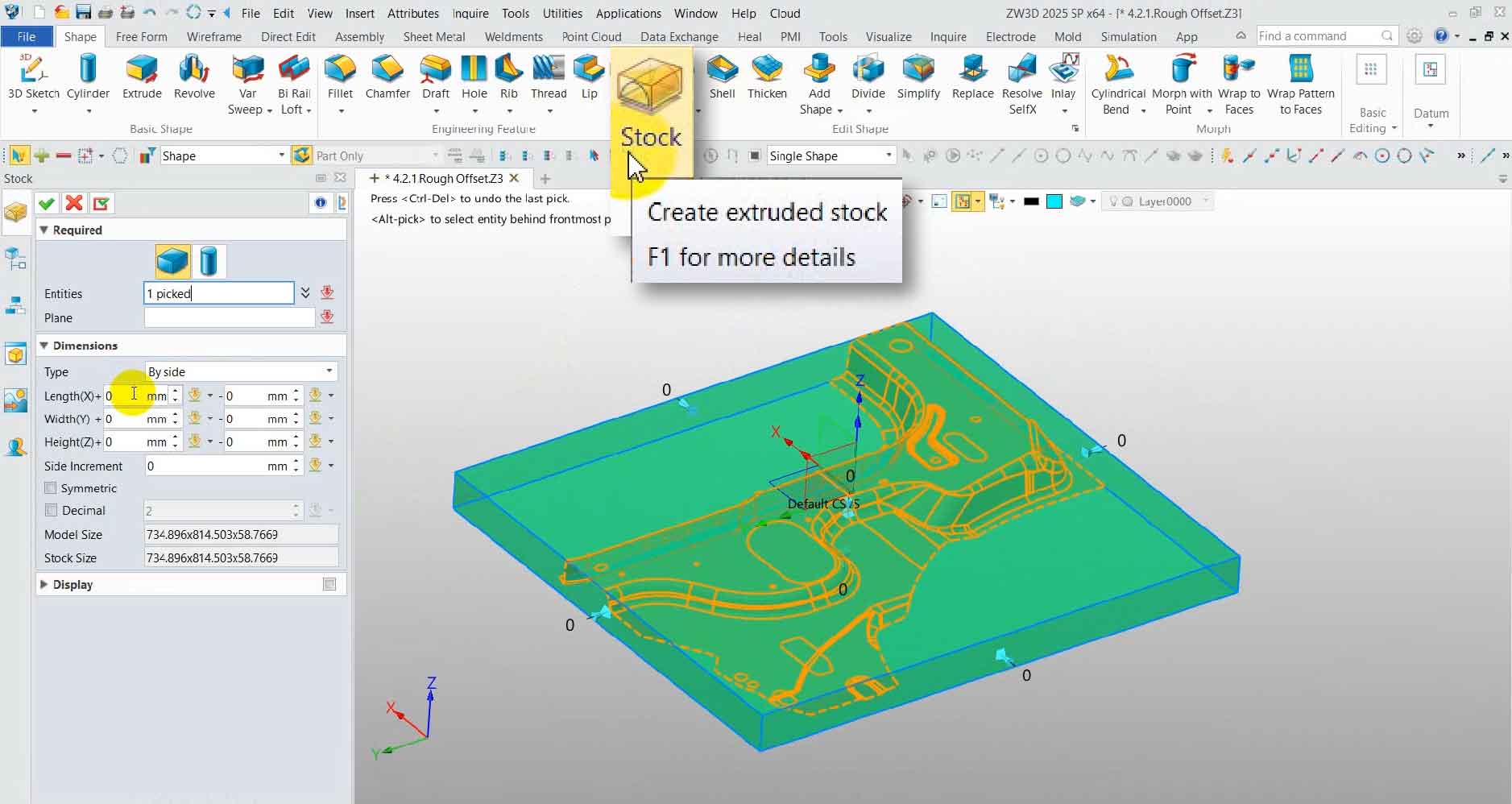

4.2 : ไปที่แถบเครื่องมือ Shape > Stock
4.3 : ปรับขนาด Stock ได้โดยการใส่ค่าด้านซ้าย (แกน X, Y, Z) ให้ครอบคลุมทั้งชิ้นงาน

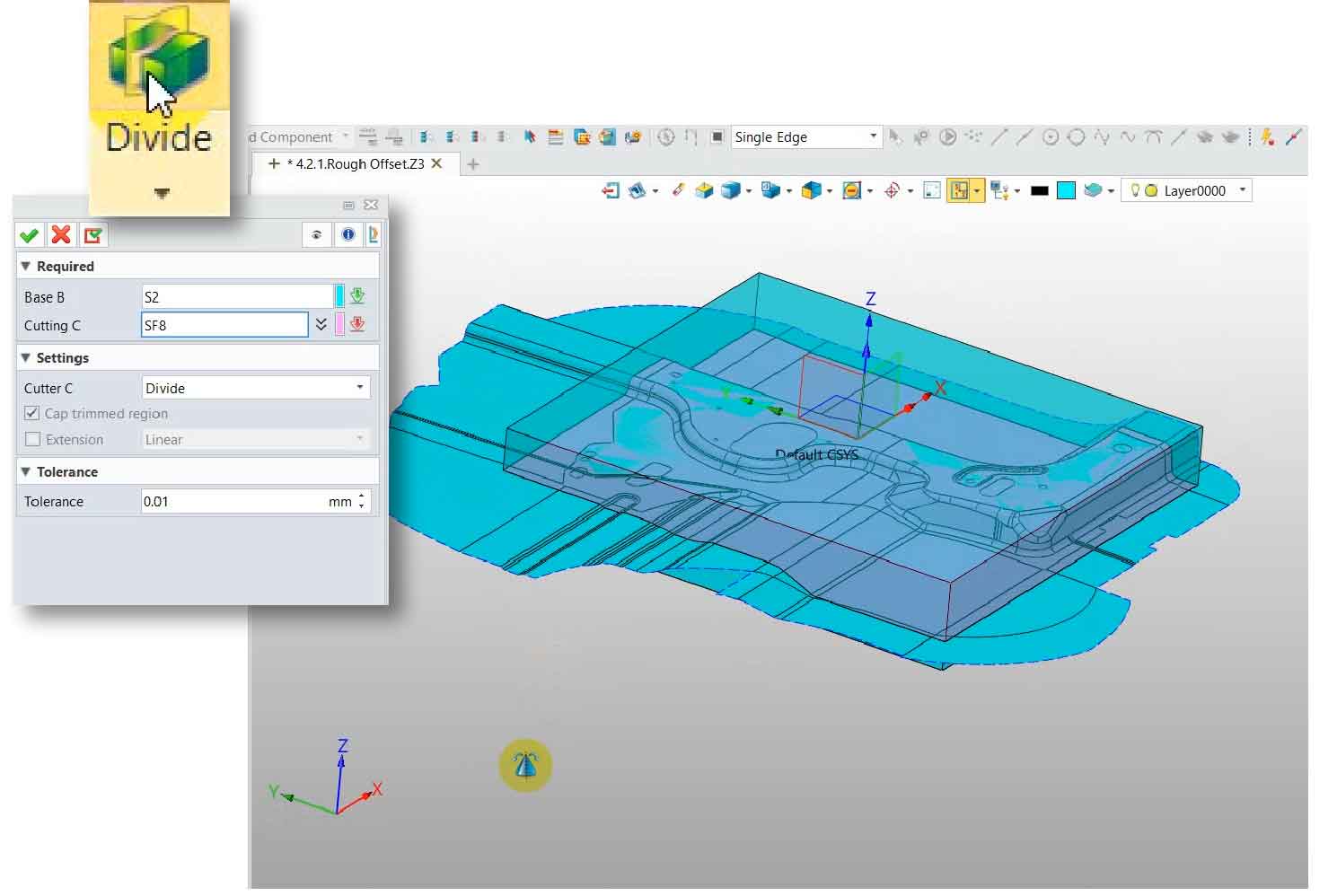

5.1 : ใช้คำสั่ง Shape > Divide เพื่อตัดแบ่งส่วนบน-ล่าง
5.2 : ในช่องการตั้งค่าด้านซ้ายให้เลือก Base เป็น Stock ที่สร้างขึ้น
5.3 : เลือก Cutting เป็นโมเดลชิ้นงาน

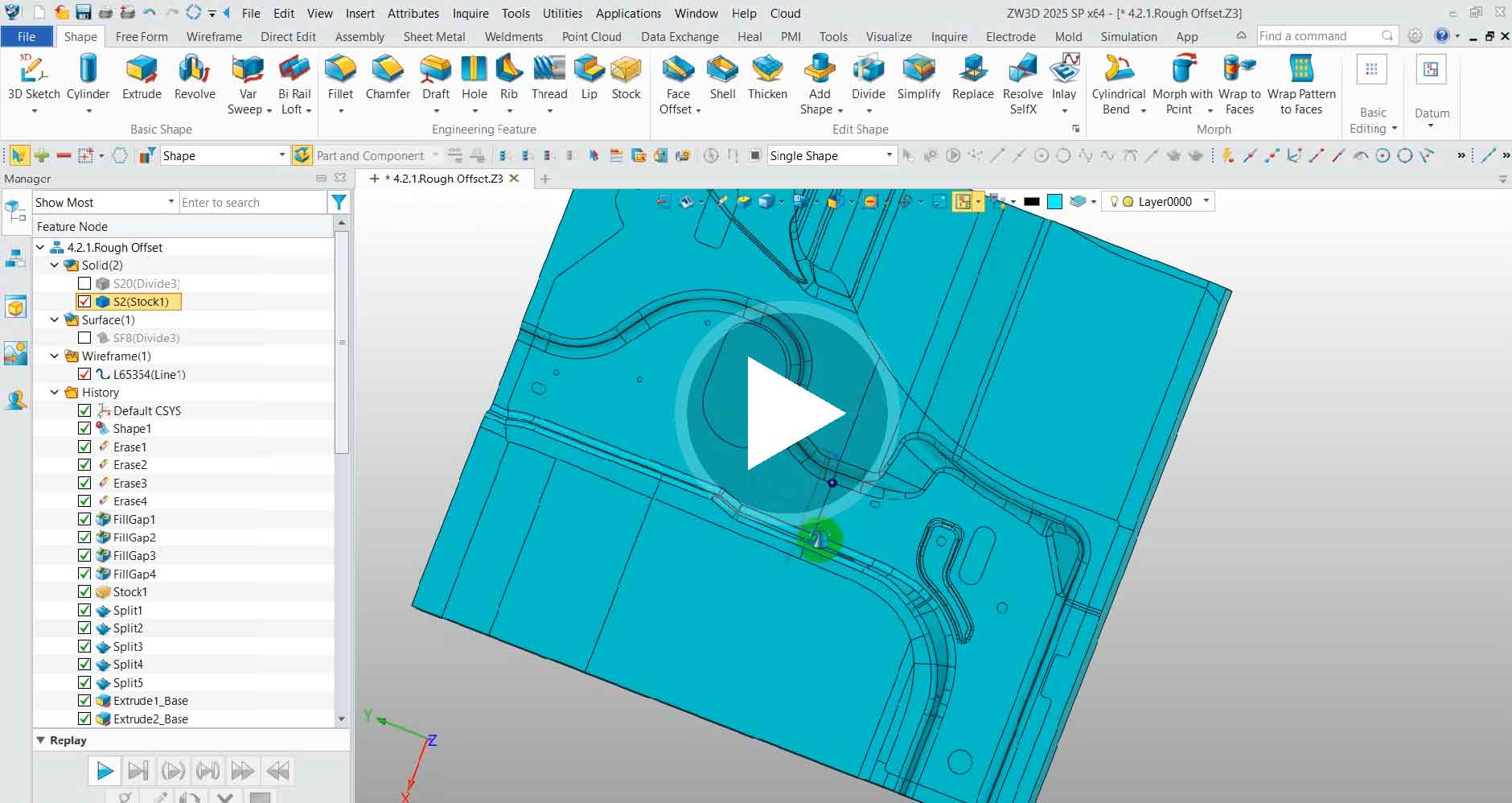

วิดีโอสอนขั้นตอนการออกแบบเชิงโครงสร้างจากส่วนหลัก
• ในวิดีโอนี้ เราจะแนะนำ วิธีการออกแบบในโปรแกรม ZW3D 2025 โดยเน้นการอ้างอิงพื้นผิวจากชิ้นงาน เริ่มตั้งแต่การสร้างชิ้นงานหลัก (Master Model) การตั้งค่าพื้นผิวอ้างอิง การปรับขนาด และการออกแบบชิ้นส่วนย่อยที่สอดคล้องกับโครงสร้างหลัก เพื่อสร้างชิ้นงาน 3 มิติที่แม่นยำและใช้งานได้จริง เหมาะสำหรับผู้ที่ต้องการออกแบบชิ้นส่วนได้รวดเร็วและมีประสิทธิภาพสูงสุด
