วิธีสร้างตัวหนังสือบนพื้นผิว ใน ZW3D เป็นกระบวนการที่ช่วยให้ผู้ใช้งานสามารถวางฟอนต์ ข้อความ หรือรูปแบบต่าง ๆ บนพื้นผิวของชิ้นงาน 3 มิติได้อย่างง่ายดาย โดยใช้ฟีเจอร์ Project To Face ซึ่งเหมาะสำหรับการออกแบบโลโก้ การตกแต่งชิ้นงาน หรือเพิ่มรายละเอียดให้กับงานออกแบบที่ต้องการความละเอียดสูง ในบทความนี้จะอธิบายขั้นตอนการใช้งานฟีเจอร์ Project To Face ตั้งแต่ขั้นพื้นฐานไปจนถึงการปรับแต่งขั้นสูง พร้อมตัวอย่างและเคล็ดลับในการใช้งานจริง เพื่อให้คุณสามารถนำไปใช้ได้อย่างมีประสิทธิภาพ

ฟีเจอร์ Project To Face คืออะไร?

Project To Face เป็นเครื่องมือที่ช่วยให้ผู้ใช้งานสามารถโปรเจกต์หรือ “วาง” วัตถุ 2 มิติ เช่น ข้อความ ลวดลาย หรือเส้นสเก็ตช์ ลงบนพื้นผิว 3 มิติของชิ้นงานได้ โดยพื้นผิวเหล่านั้นอาจเป็นพื้นผิวเรียบ พื้นผิวโค้ง หรือพื้นผิวซับซ้อนก็ได้ ฟีเจอร์นี้สามารถใช้ได้ในหลากหลายรูปแบบ

สร้างโลโก้บนผลิตภัณฑ์ : ใช้ฟีเจอร์นี้ในการเพิ่มโลโก้หรือสัญลักษณ์ลงบนพื้นผิวของผลิตภัณฑ์ เช่น ขวด เครื่องมือ หรืออุปกรณ์ต่าง ๆ

เพิ่มข้อความบนชิ้นงาน : ช่วยเพิ่มข้อความสำคัญหรือคำแนะนำลงบนชิ้นงาน เช่น ชื่อผลิตภัณฑ์ หรือรหัสการผลิต

ตกแต่งพื้นผิวด้วยลวดลายที่มีความซับซ้อน : สามารถวางลวดลายหรือกราฟิกที่มีรายละเอียดบนพื้นผิวเพื่อเพิ่มความสวยงามและเอกลักษณ์ให้กับชิ้นงาน

วิธีสร้างตัวหนังสือบนพื้นผิว สร้างโลโก้บนผลิตภัณฑ์

การเตรียมความพร้อมก่อนเริ่มใช้งาน

ก่อนที่จะเริ่มต้นใช้งานฟีเจอร์ Project To Face คุณจำเป็นต้องตรวจสอบและเตรียมความพร้อมในส่วนต่าง ๆ

วิธีสร้างตัวหนังสือบนพื้นผิว

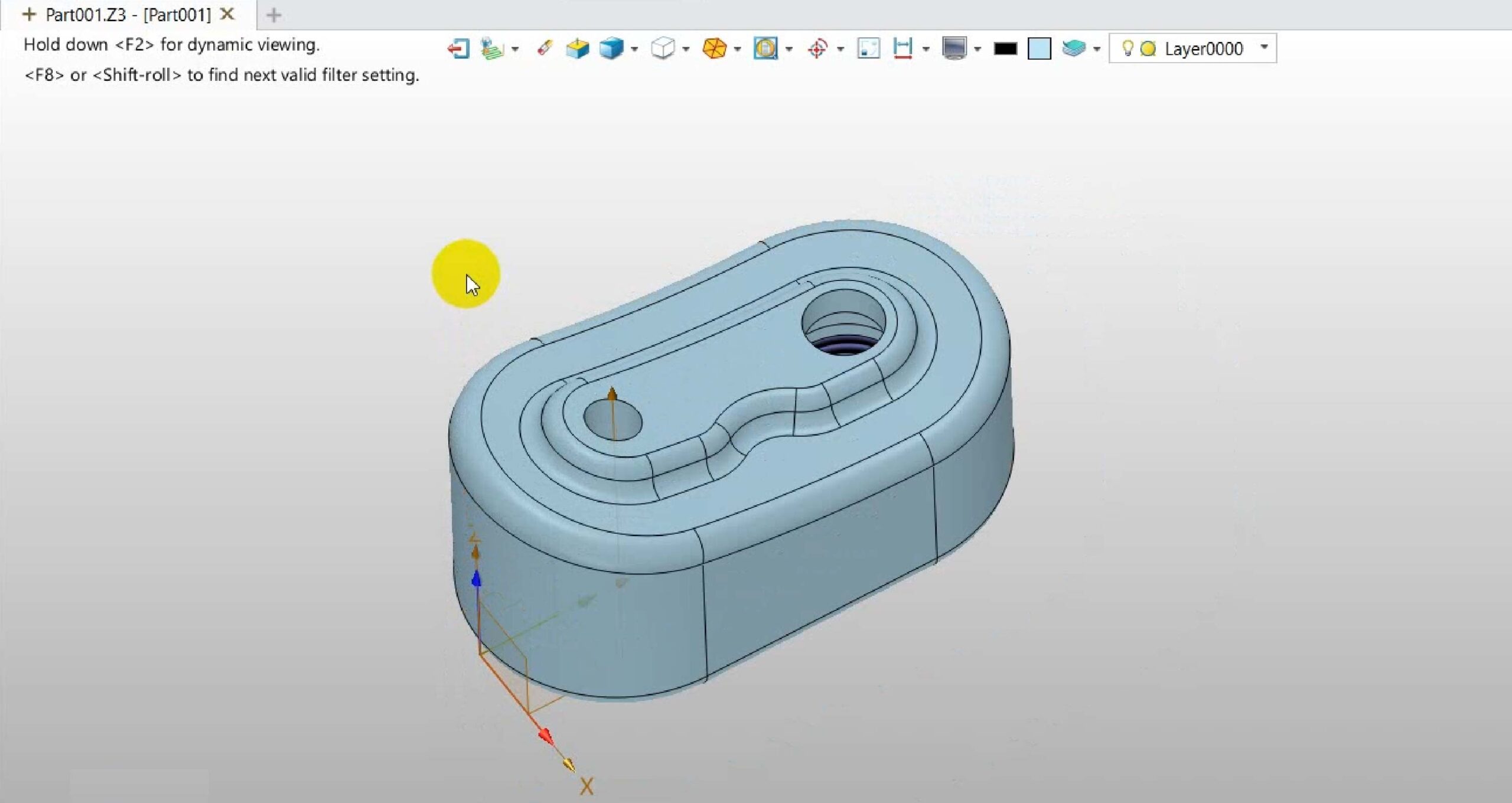

1: เริ่มต้นการสร้างดาตัม: คลิกขวาแล้วเลือก Insert Datum > Datum Plane Geometry เพื่อเลือกวัตถุหรือจุดที่ต้องการสร้างดาตัม (Datum) และกำหนดระยะห่างจากวัตถุที่เลือกในหน่วยมิลลิเมตร (mm) โดยใช้ Offset

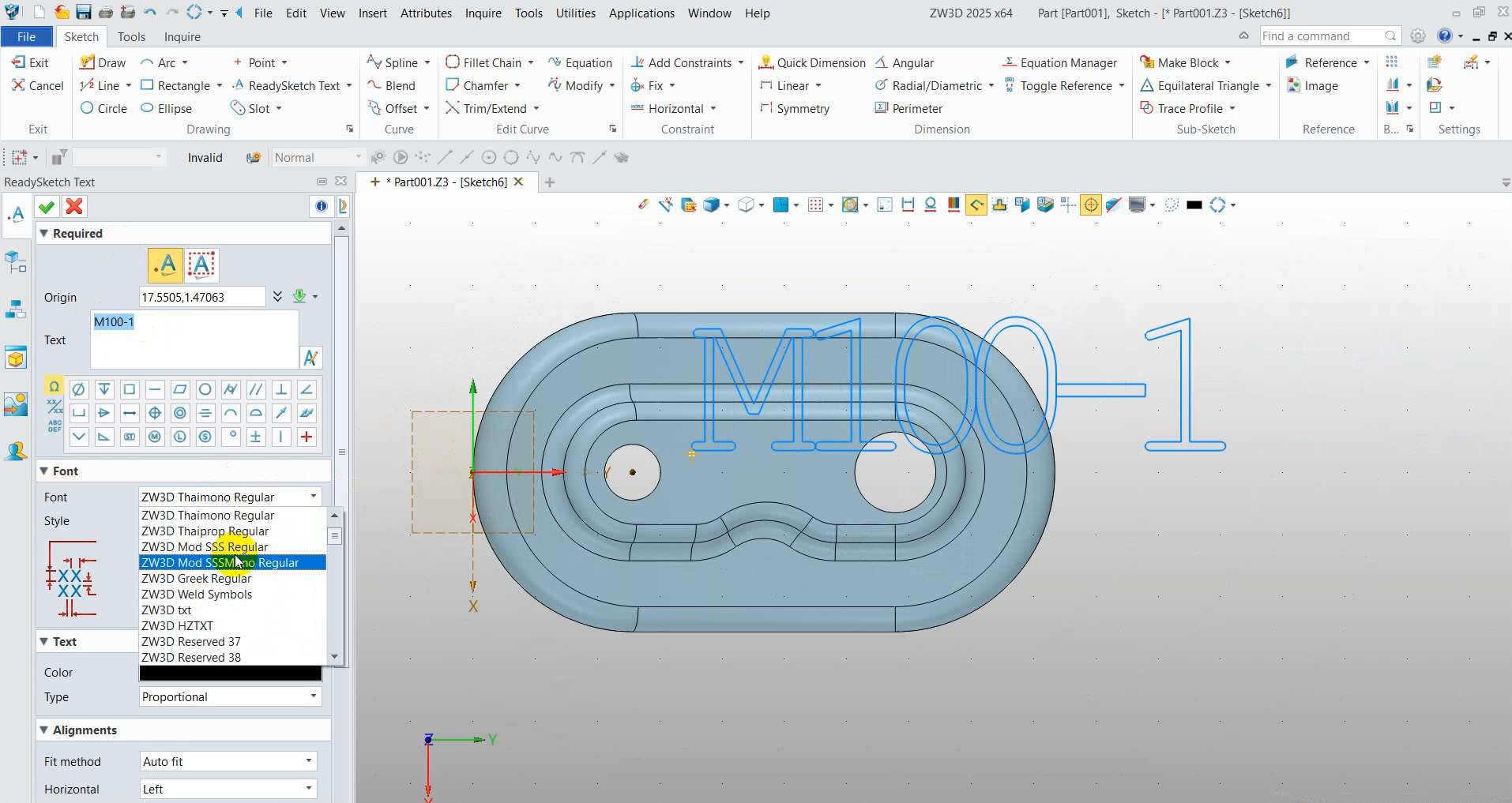

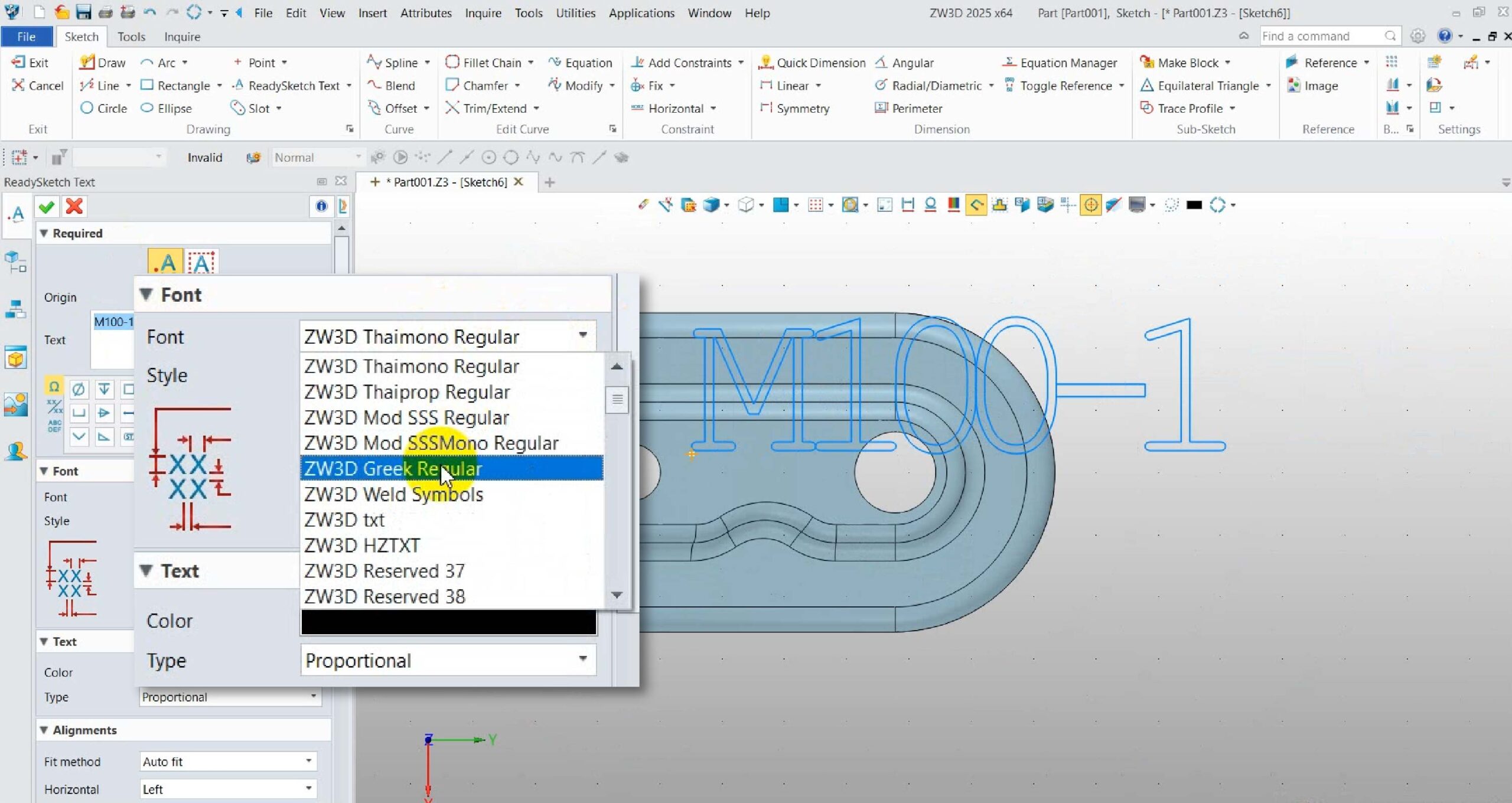

2: เข้าโหมดสเก็ตช์: คลิกขวาและเลือก เข้าโหมดสเก็ตช์ เพื่อเริ่มวาดเส้นหรือสร้างข้อความ ใช้ฟังก์ชัน ReadySketch Text: เลือกเครื่องมือ ReadySketch Text เพื่อสร้างข้อความบนพื้นผิว ช่อง Origin เพื่อกำหนดจุดเริ่มต้นในการวางข้อความ Text ให้พิมพ์ข้อความที่ต้องการวางลงบนพื้นผิว เลือกแบบตัวอักษร (Font) ที่ต้องการในช่อง Font ปรับขนาดตัวอักษร เช่น ความสูง ความหนา และระยะห่างระหว่างตัวอักษรในช่อง พารามิเตอร์ (Style)

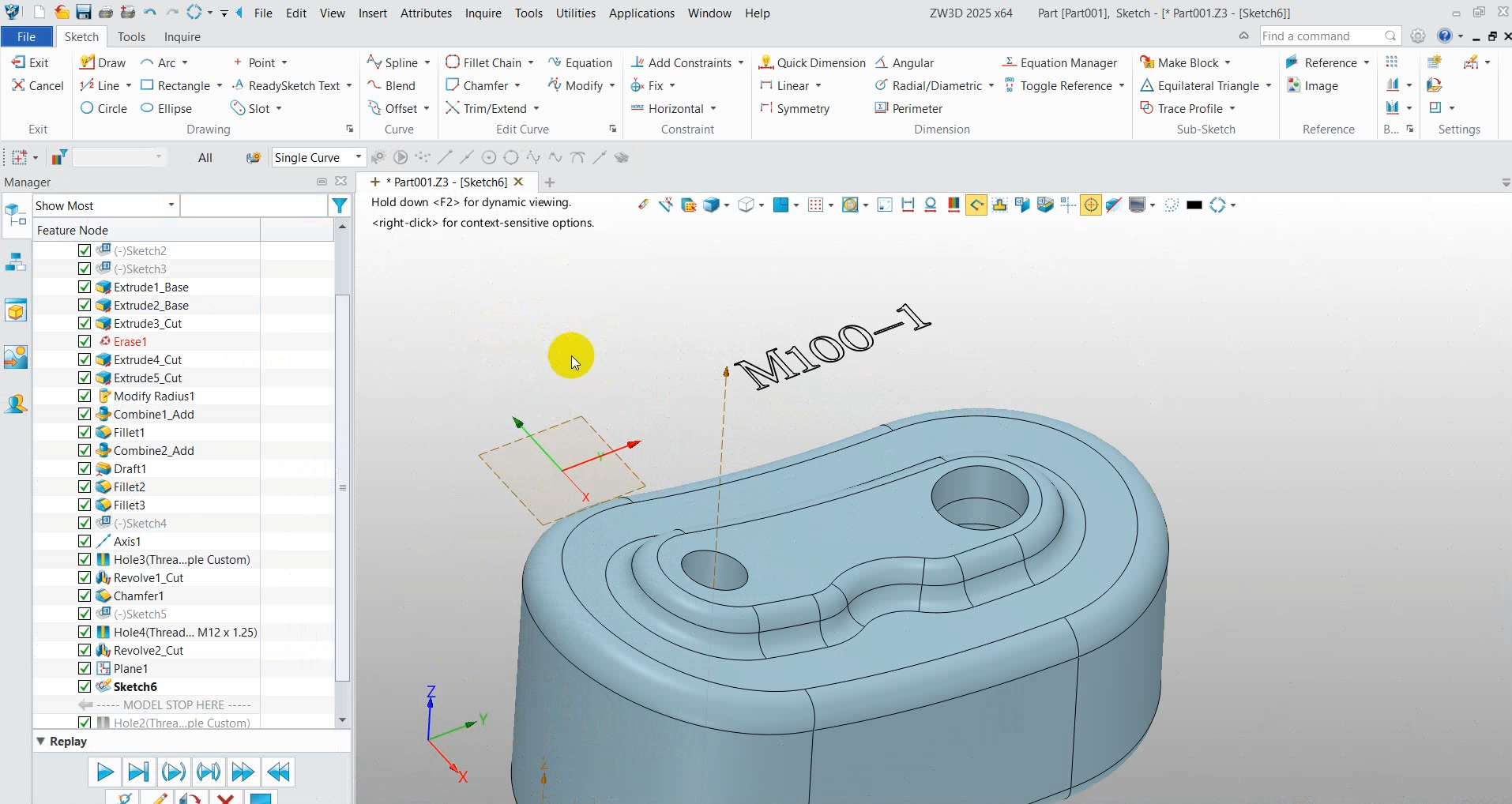

3: เลือกจุดวางข้อความ: คลิกที่ Origin แล้วเลือก Dynamic Pick เพื่อกำหนดจุดที่ต้องการวางข้อความบนพื้นผิว จากนั้นคลิกเครื่องหมายถูกเพื่อยืนยันคำสั่ง

การเลือกข้อความ (Text)

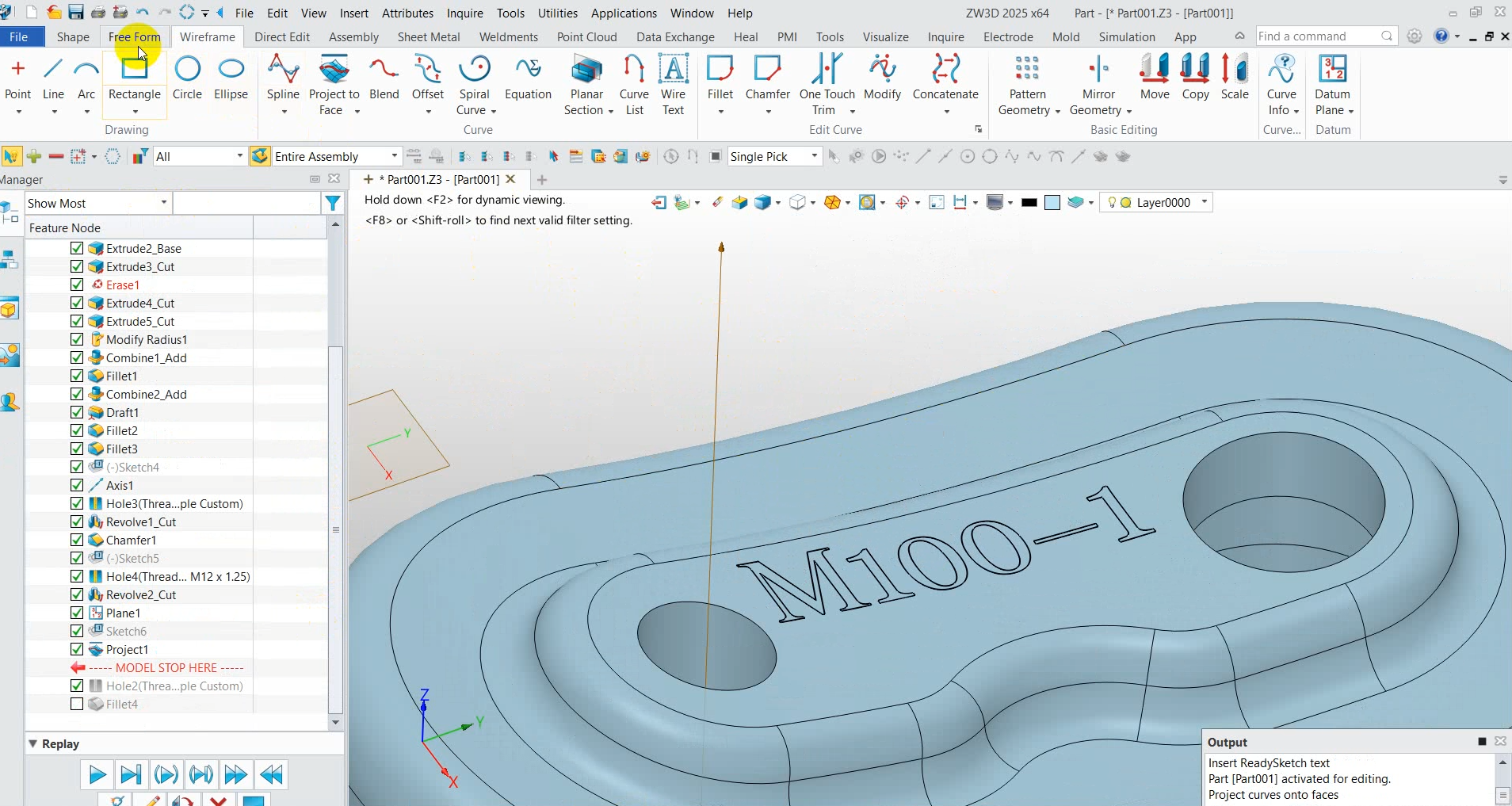

4: ไปที่หัวข้อ Wireframe: ไปที่เมนู Wireframe ในแถบเครื่องมือ ZW3D

5: เลือกเครื่องมือ Iso-curve on Face แล้วคลิก Project to Face เพื่อเริ่มการโปรเจกต์ข้อความลงบนพื้นผิว

Curves: ในช่อง Curves ให้เลือกข้อความที่ต้องการวางลงบนพื้นผิว

Faces: ในช่อง Faces ให้เลือกพื้นผิวที่คุณต้องการให้ข้อความติดอยู่

Direction : ให้กำหนดทิศทางหรือแกนที่ต้องการให้ข้อความติดกับพื้นผิว เช่น แนวนอนหรือแนวตั้ง

6: ยืนยันการตั้งค่า เมื่อคุณกำหนดค่าทุกอย่างเสร็จแล้ว ให้คลิกเครื่องหมายถูกเพื่อยืนยันคำสั่งและวางข้อความลงบนพื้นผิว

เทคนิคการใช้งานเพิ่มเติม

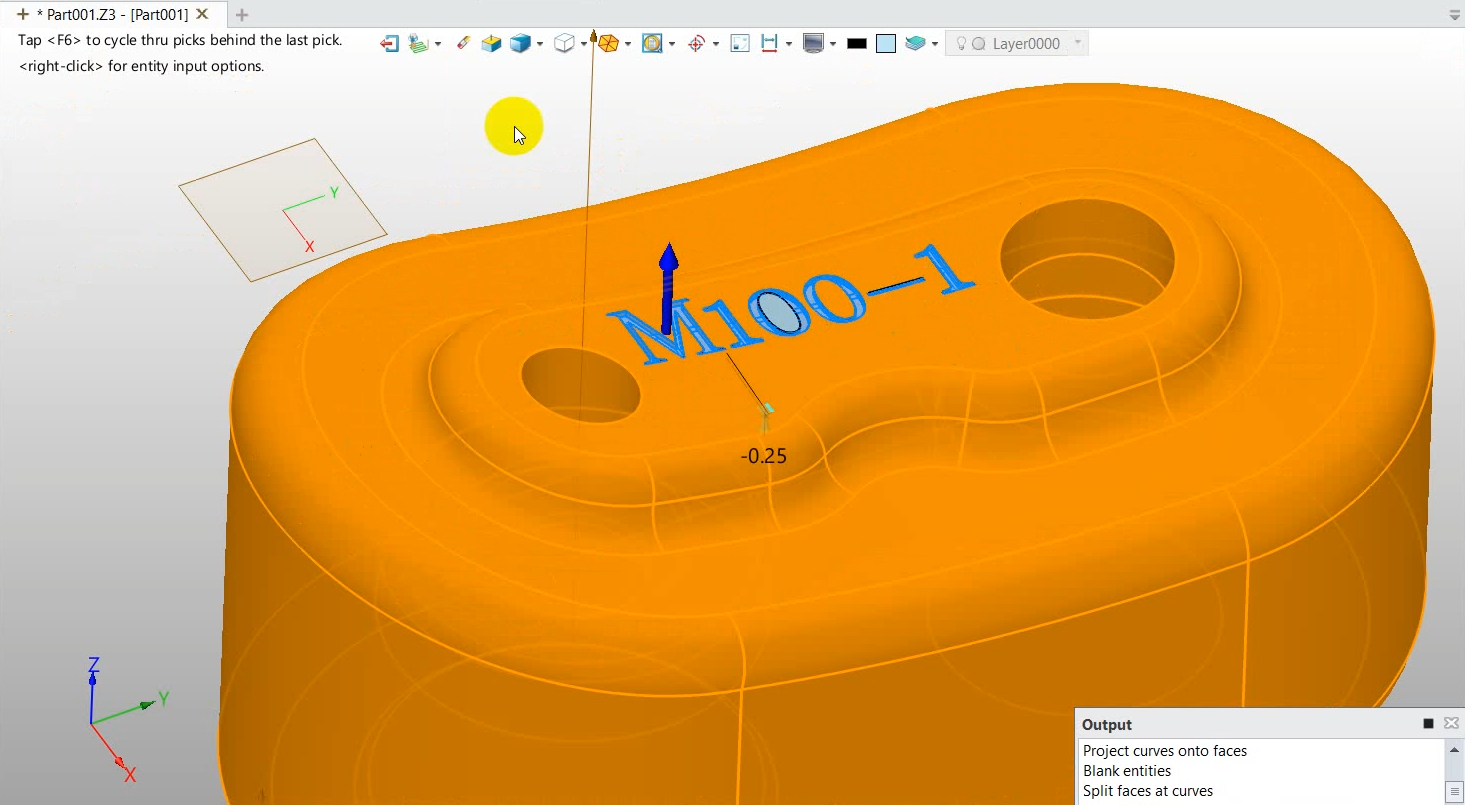

วิธีสร้างตัวหนังสือนูนหรือจมบนพื้นผิว

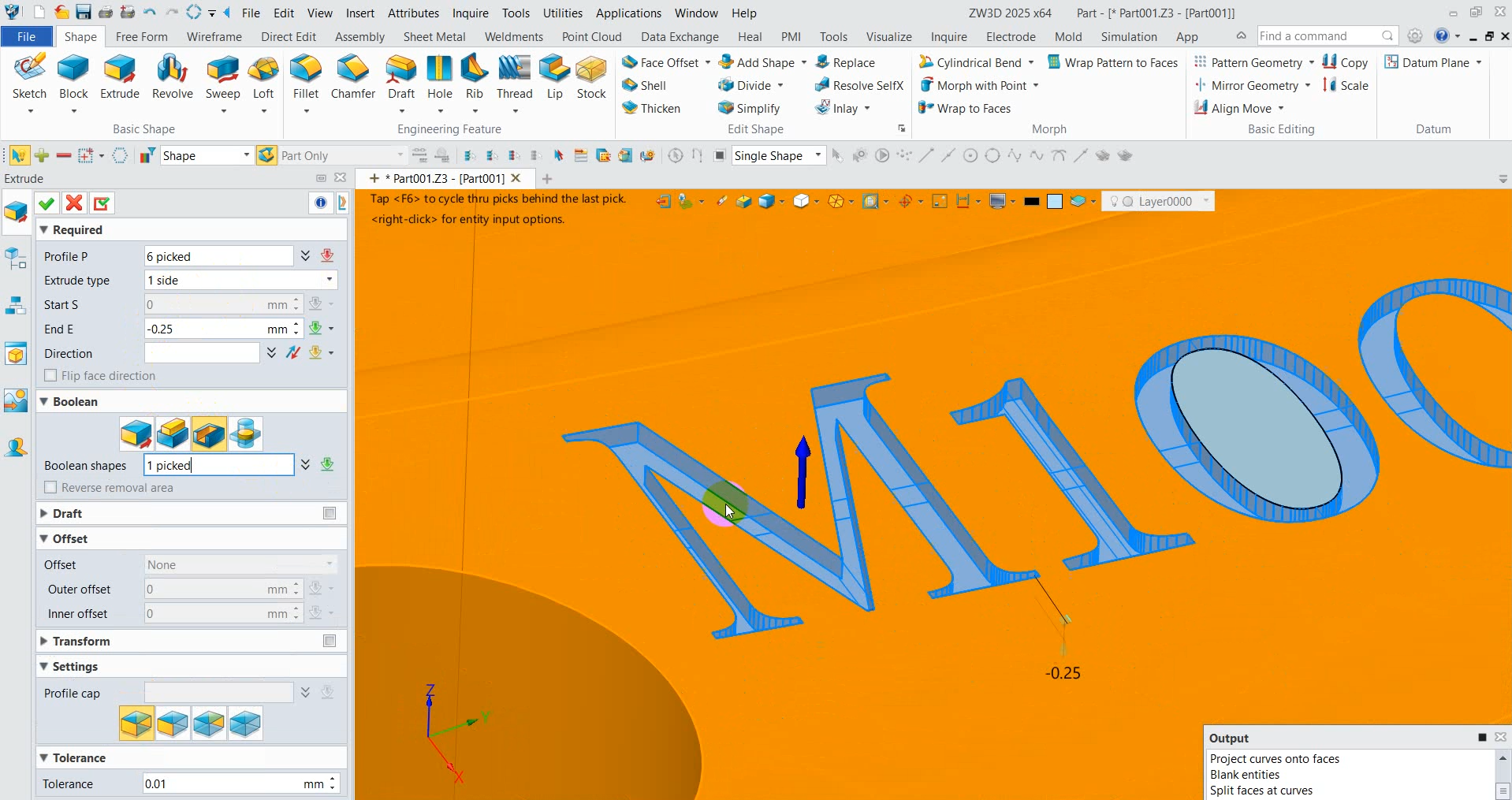

1: ใช้คำสั่ง Extrude: หากต้องการให้ตัวหนังสือลึกลงจากพื้นผิว ให้เลือกคำสั่ง Extrude

2: ปรับเป็น Face : ตั้งค่าในช่อง Type เป็น Face เพื่อให้การดันตัวหนังสือเป็นการปรับจากพื้นผิว

3: เลือกตัวหนังสือ : เลือกตัวหนังสือที่ต้องการให้มีความลึกลงในพื้นที่การออกแบบ

4: ปรับ Extrude type: เปลี่ยน Extrude type เป็น 1 Side เพื่อให้การดันตัวหนังสือเกิดในทิศทางเดียว

5: กำหนดความลึก,นูน: ปรับค่า End E เป็นค่าลบตามความลึกที่ต้องการให้ตัวหนังสือถูกดันลงไป ปรับเป็นค่าปกติหากต้องการให้ตัวหนังสือนูน

6: เลือกคำสั่ง Boolean : เลือกคำสั่ง Boolean เป็น เซาะร่อง หรือ นูน ตามภาพตัวอย่าง

7: ปรับค่าพารามิเตอร์: หากความลึกหรือนูนไม่ตรงตามที่ต้องการ สามารถปรับแก้ไขค่าพารามิเตอร์ในช่องด้านซ้ายเพื่อให้ได้ความลึกที่ต้องการ

วิธีสร้างตัวหนังสือบนพื้นผิว ใช้คำสั่ง Extrude

” การสร้างฟอนต์ลงบนพื้นผิวด้วยฟีเจอร์ Project To Face ใน ZW3D เป็นกระบวนการที่ง่ายและมีประสิทธิภาพสูง บทความนี้ได้แนะนำขั้นตอนทั้งหมด ตั้งแต่การเตรียมการ การใช้งาน จนถึงการปรับแต่ง พร้อมตัวอย่างการใช้งานจริงและเคล็ดลับที่ช่วยให้คุณสามารถออกแบบชิ้นงานได้อย่างมืออาชีพ เพื่อนำความรู้เหล่านี้ไปปรับใช้ในงานของคุณเพื่อสร้างชิ้นงานที่โดดเด่นและตอบโจทย์ความต้องการ “

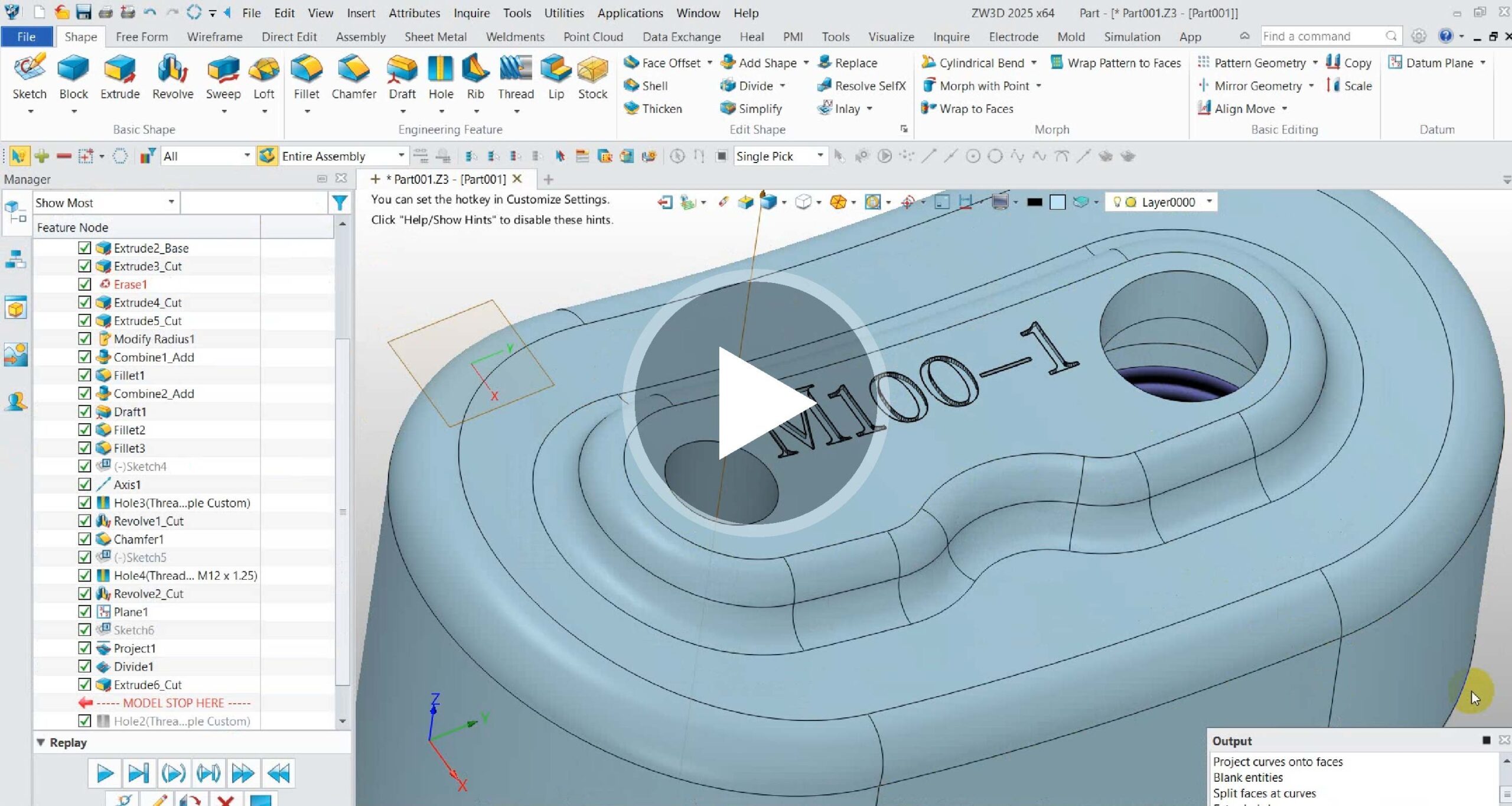

วิดีโอ วิธีสร้างตัวหนังสือบนพื้นผิว

วิดิโอสอน วิธีสร้างตัวหนังสือบนพื้นผิว

• ในวิดีโอนี้เราจะแนะนำวิธีสร้างตัวหนังสือบนพื้นผิวใน ZW3D โดยใช้เครื่องมือ Project To Face ซึ่งจะช่วยให้คุณสามารถวางข้อความหรือโลโก้ลงบนพื้นผิวของชิ้นงาน 3 มิติได้อย่างแม่นยำและมีประสิทธิภาพ โดยการใช้เครื่องมือนี้ เลือกข้อความที่ต้องการและปรับแต่งตำแหน่งการวางได้ตามต้องการ ทำให้การออกแบบของคุณดูสวยงามและมีรายละเอียดที่น่าสนใจมากขึ้น

คำถามที่บบ่อย (FAQs)

เริ่มต้นโดยใช้เครื่องมือ Iso-curve on Face จากเมนู Wireframe แล้ว ให้ทำตามขั้นตอนต่อไปนี้

1: เลือกพื้นผิวที่คุณต้องการโปรเจกต์ข้อความลงไปบนพื้นผิวนั้น

2: จากนั้นเลือก Project to Face เพื่อให้ข้อความถูกโปรเจกต์ลงไปบนพื้นผิวที่เลือก

3: กำหนดตำแหน่งและทิศทางของข้อความบนพื้นผิวตามที่คุณต้องการ

4: เมื่อเสร็จแล้ว ข้อความจะถูกโปรเจกต์ไปยังพื้นผิวที่เลือก และจะมีรูปร่างตามพื้นผิว

วิธีที่ง่ายที่สุดในการทำให้ข้อความติดกับพื้นผิวคือการใช้คำสั่ง Extrude โดยทำตามขั้นตอนต่อไปนี้

1: สร้างข้อความบนพื้นผิว ใช้คำสั่ง Project to Face เพื่อโปรเจกต์ข้อความไปยังพื้นผิวที่ต้องการก่อน

2: เลือกข้อความที่โปรเจกต์แล้ว จากนั้นไปที่เมนู Extrude และเลือกข้อความที่คุณได้โปรเจกต์ไว้

3: ปรับค่าการ Extrude ในหน้าต่างคำสั่ง Extrude ให้เลือก Extrude Type เป็น 1 Side กำหนดทิศทางการ Extrude โดยเลือกให้ความลึกไปในทิศทางที่ต้องการ (เช่น ลงไปในพื้นผิว) ระบุค่าความลึกตามความเหมาะสม เช่น 2 มม. หรือ 5 มม.

4: ตรวจสอบผลลัพธ์ เมื่อปรับค่าต่าง ๆ เสร็จแล้ว กด OK หรือ Apply เพื่อดูผลลัพธ์ ข้อความของคุณจะมีความลึกหรือดูเหมือนฝังลงในพื้นผิวตามค่าที่คุณตั้งไว้

หากข้อความไม่ติดกับพื้นผิวอย่างที่ต้องการ สามารถแก้ไขได้ดังนี้

1: ตรวจสอบตำแหน่งเริ่มต้นของข้อความ: ตรวจสอบว่าตำแหน่งเริ่มต้นของข้อความอยู่ในระยะที่เหมาะสมกับพื้นผิว หากข้อความอยู่ไกลเกินไป อาจต้องปรับย้ายตำแหน่งข้อความให้ใกล้พื้นผิวมากขึ้นก่อนใช้คำสั่ง Project to Face ใหม่อีกครั้ง

2: ปรับมุมมองและระนาบอ้างอิง (Workplane): หากข้อความยังไม่ตรงตามที่ต้องการ ลองเปลี่ยนระนาบอ้างอิงหรือปรับมุมมองเพื่อให้ข้อความถูกโปรเจกต์ไปยังพื้นผิวในมุมที่เหมาะสม

3: เลือกตัวเลือกการโปรเจกต์ที่เหมาะสม: ในคำสั่ง Project to Face จะมีตัวเลือกการโปรเจกต์ เช่น Normal Projection, Along Vector, หรือ Closest Point ลองเปลี่ยนวิธีการโปรเจกต์เพื่อให้ข้อความสามารถติดกับพื้นผิวได้อย่างถูกต้อง

4: ตรวจสอบประเภทของพื้นผิว: หากพื้นผิวที่เลือกมีความซับซ้อน เช่น เป็นพื้นผิวที่ไม่ต่อเนื่อง หรือมีส่วนโค้งเว้าที่คมชัด อาจต้องปรับแต่งข้อความหรือพื้นผิวเพื่อเพิ่มความสอดคล้องระหว่างกัน

5: แก้ไขข้อความต้นฉบับ: หากข้อความมีขนาดใหญ่เกินไปหรือรูปทรงซับซ้อนเกินไป ลองปรับขนาดหรือปรับแก้ฟอนต์ให้เหมาะสมกับพื้นผิวที่เลือก
