Bottle Thread ในงานออกแบบขวดหรือภาชนะที่มีเกลียวฝาปิด โปรแกรม ZW3D 2025 นับเป็นหนึ่งในซอฟต์แวร์ที่ช่วยให้การออกแบบเป็นไปอย่างสะดวกและแม่นยำ ด้วยเครื่องมือที่มีประสิทธิภาพและขั้นตอนที่สามารถทำได้ง่าย

บทความนี้จะสอนใช้งาน ZW3D 2025 ในการสร้าง Bottle Thread โดยละเอียด เพื่อให้ผู้ใช้สามารถเข้าใจและนำไปใช้งานได้อย่างมีประสิทธิภาพ พร้อมขั้นตอนการใช้งาน

เตรียมความพร้อมก่อนสร้างเกลียวขวดน้ำ

ก่อนที่เราจะเริ่มออกแบบเกลียวขวดใน ZW3D 2025 จำเป็นต้องเตรียมข้อมูลพื้นฐานให้พร้อม เพื่อให้แน่ใจว่าเกลียวที่สร้างขึ้นมีความถูกต้องและเหมาะสมกับผลิตภัณฑ์ของคุณ โดยข้อมูลที่ต้องพิจารณามีดังนี้

ขั้นตอนการใช้งาน ZW3D 2025 เพื่อสร้าง เกลี่ยวฝาขวด

การสร้างโมเดลขวดพื้นฐาน

ก่อนสร้างเกลียว เราจำเป็นต้องสร้างโมเดลขวดที่ต้องการก่อน โดยมีขั้นตอนดังนี้

1. เปิดโปรแกรม ZW3D 2025 และสร้างไฟล์ใหม่

2. ใช้คำสั่ง Sketch เพื่อร่างโปรไฟล์ของขวดในมุมมองด้านหน้า

3. ใช้คำสั่ง Revolve เพื่อหมุนโปรไฟล์ให้เป็นทรงกระบอกของขวด

4. กำหนดความสูงและขนาดที่เหมาะสม ตามแบบที่ต้องการ

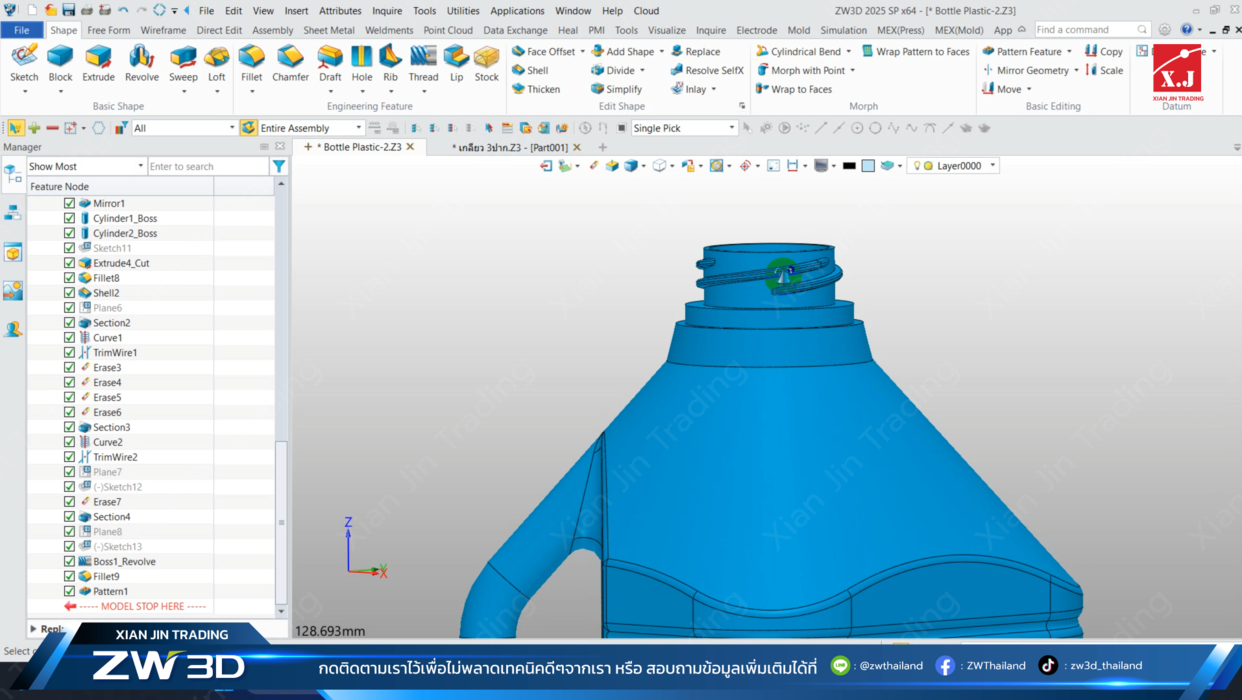

การสร้างเกลียวฝาขวด (Bottle Thread)

” การสร้าง Bottle Thread ใน ZW3D 2025 ไม่ใช่เรื่องยาก หากมีการวางแผนที่ดีและใช้เครื่องมือของโปรแกรมอย่างถูกต้อง บทความนี้ได้ สอนใช้งาน ZW3D 2025 ตั้งแต่ขั้นตอนการสร้างขวดไปจนถึงการเพิ่มเกลียวและการตรวจสอบขั้นสุดท้าย หากคุณต้องการออกแบบขวดที่มีประสิทธิภาพสูง การเข้าใจ ขั้นตอนการใช้งาน เหล่านี้จะช่วยให้ทำงานได้รวดเร็วขึ้นและลดข้อผิดพลาดในการออกแบบ “

วิดีโอสอน สร้าง Bottle Thread ในโปรแกรม ZW3D 2025

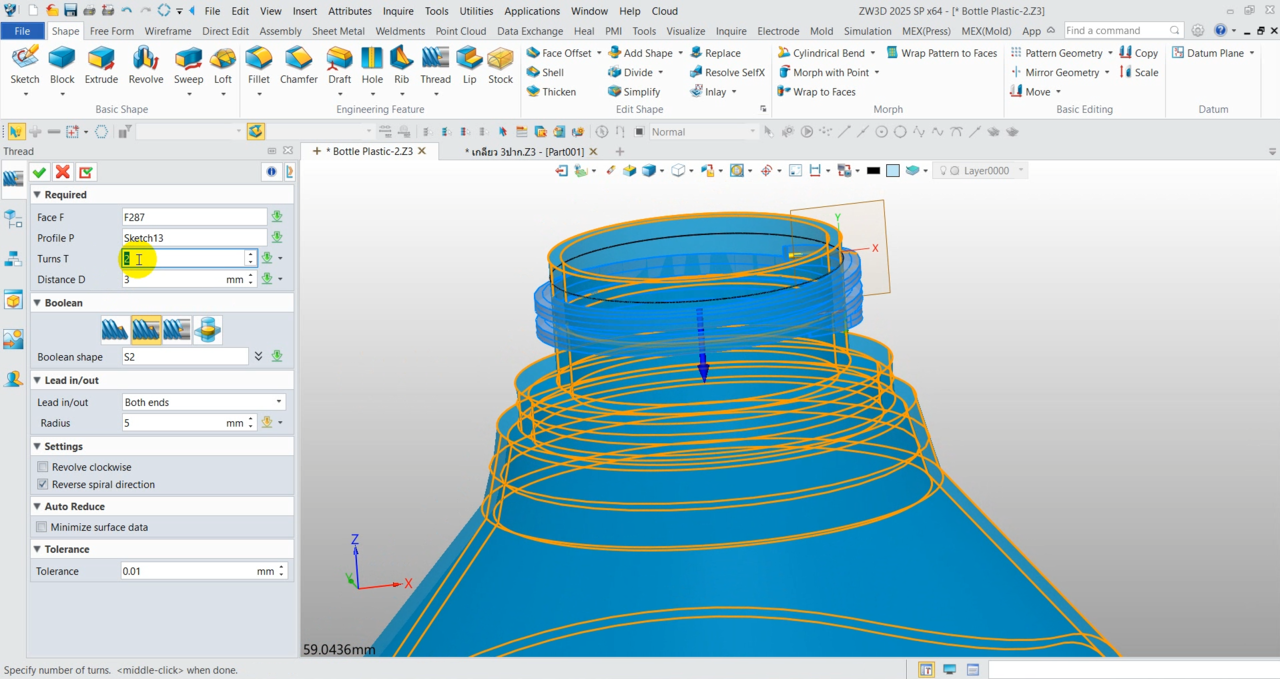

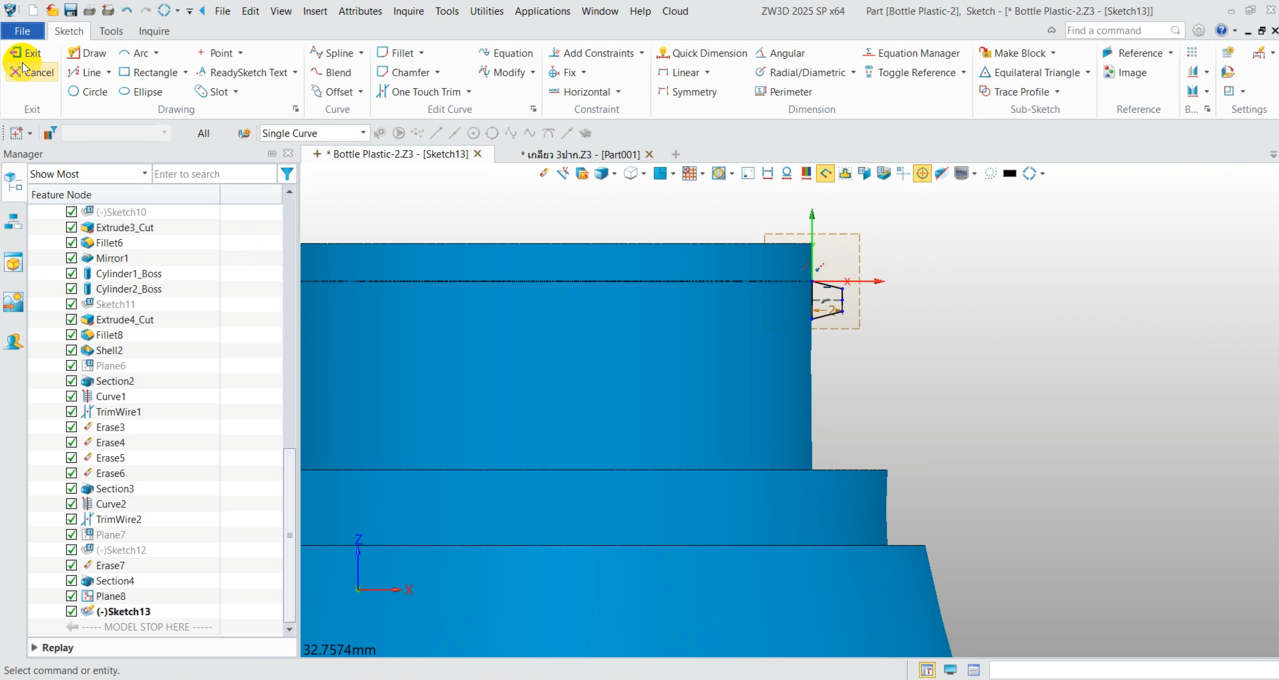

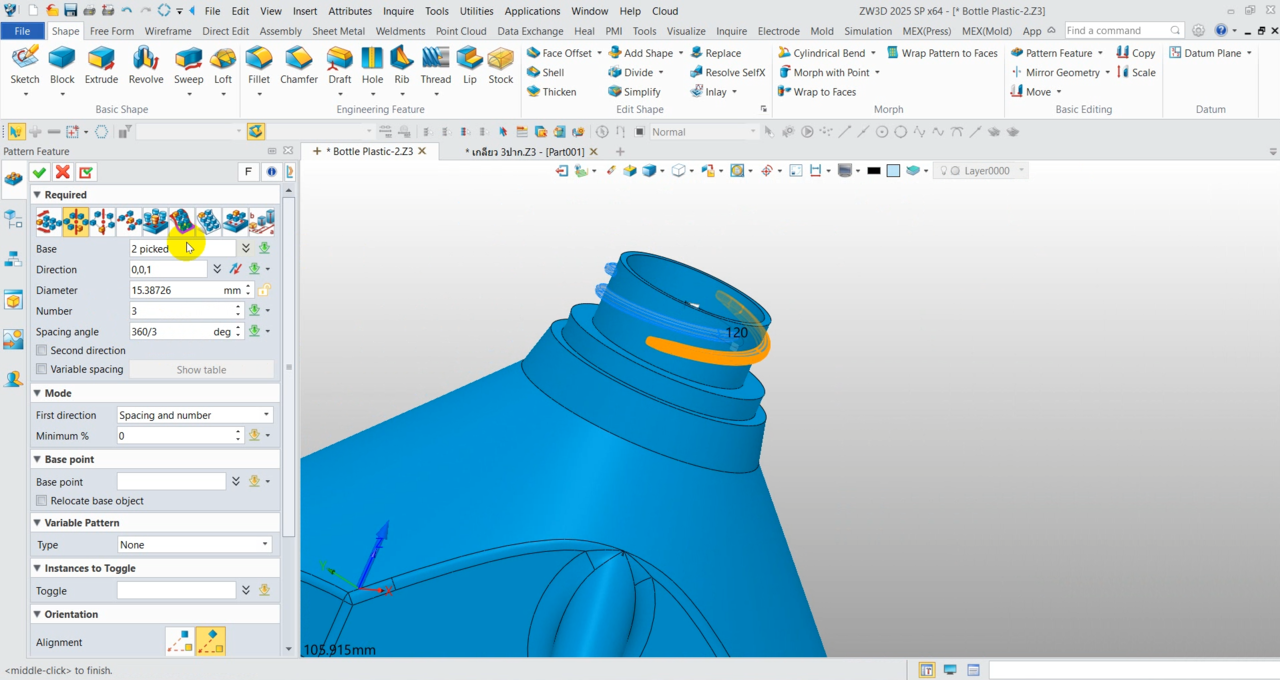

ในวิดีโอนี้ เราจะแนะนำ วิธีสร้างเกลียวฝาขวด ใน ZW3D 2025 โดยอธิบายขั้นตอนอย่างละเอียด ตั้งแต่การสร้างเส้นสเก็ตช์ของเกลียว การใช้คำสั่ง Thread เพื่อสร้างเกลียว 3D และการใช้ Pattern Feature เพื่อคัดลอกเกลียวให้ครบ 3 ปาก ช่วยให้คุณออกแบบเกลียวขวดได้อย่างถูกต้องและแม่นยำ

คำถามที่พบบ่อย (FAQ)

  • ใช้คำสั่ง Fillet เพื่อลบขอบคมของเกลียว
  • ปรับ Material และ Rendering เพื่อให้ดูเหมือนวัสดุจริง
  • ใช้ Visualization Settings เพื่อปรับเงาและแสง

ได้! สามารถ Export เป็นไฟล์ STL และตรวจสอบขนาดให้เหมาะสมก่อนนำไปพิมพ์ 3D

  • ตรวจสอบว่า เส้นสเก็ตช์ ของเกลียวถูกต้องหรือไม่
  • ตรวจสอบค่าที่ตั้งไว้ใน Thread โดยเฉพาะ Turns, Pitch และ Direction
  • ตรวจสอบว่า Pattern Feature ถูกตั้งค่าตามแกนที่ถูกต้อง

ได้! สามารถออกแบบเกลียวแบบกำหนดเอง (Custom Thread) ได้โดยการสร้าง เส้นสเก็ตช์ที่กำหนดเอง และใช้ Swept หรือ Loft แทนคำสั่ง Thread
