Aluminum Profile เป็นองค์ประกอบสำคัญในงานออกแบบ 3D CAD ที่ต้องการความแม่นยำและคุณภาพสูง ซอฟต์แวร์ ZW3D ได้รับความนิยมอย่างมากในกลุ่มผู้ใช้งานที่ต้องการสร้างโมเดล อลูมิเนียมโปรไฟล์ อย่างมืออาชีพ ในบทความนี้ เราจะพาคุณไปเรียนรู้กระบวนการสร้าง Aluminum Profile ตั้งแต่ขั้นตอนพื้นฐานไปจนถึงเทคนิคขั้นสูง พร้อมแบ่งปันเคล็ดลับที่จะช่วยเพิ่มประสิทธิภาพในการทำงานของคุณ

 Aluminum Profile คืออะไร ?

Aluminum Profile คือ รูปแบบของวัสดุอลูมิเนียมที่ถูกออกแบบมาเพื่อใช้ในงานสร้างโครงสร้างต่าง ๆ โดยเฉพาะในอุตสาหกรรมที่ต้องการความแข็งแรงและน้ำหนักเบา โดยมักใช้ในงานสร้างกรอบหรือโครงสร้างของเครื่องจักร ระบบขนส่ง หรือสิ่งก่อสร้างอื่น ๆ ซึ่งสามารถปรับใช้ได้ตามความต้องการ โดยการใช้ ZW3D โปรแกรม CAD 3D จะช่วยให้การออกแบบ อลูมิเนียมโปรไฟล์ เป็นไปได้อย่างแม่นยำและมีประสิทธิภาพสูง

ความสำคัญของ อลูมิเนียมโปรไฟล์?

การใช้ ZW3D ในการออกแบบอลูมิเนียมโปรไฟล์ ช่วยให้วิศวกรและนักออกแบบสามารถสร้างโมเดล 3D ของโปรไฟล์อลูมิเนียมได้ง่ายขึ้นและมีความยืดหยุ่นสูงในการปรับแต่งแบบให้ตรงตามความต้องการ ซึ่ง ZW3D มีเครื่องมือที่ช่วยในการสร้างรูปร่างต่าง ๆ เช่น การแก้ไขพื้นผิว การวัดขนาด และการทดสอบฟังก์ชันต่าง ๆ ที่เกี่ยวข้องกับโครงสร้างอลูมิเนียม โดยสามารถสร้างแบบจำลองที่มีความละเอียดและถูกต้องตามมาตรฐานได้

ความสำคัญของ อลูมิเนียมโปรไฟล์?

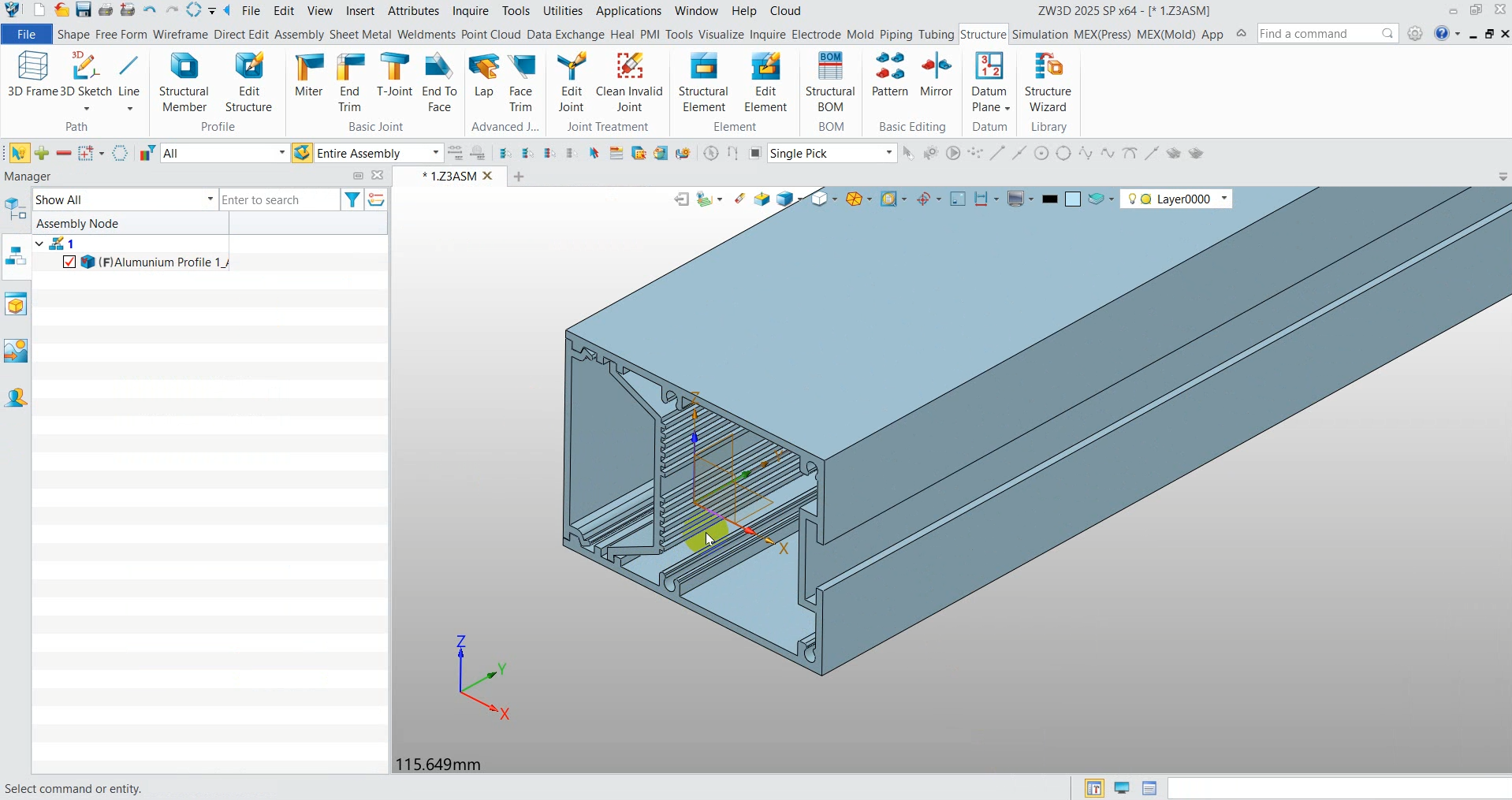

อลูมิเนียมโปรไฟล์ ใช้ในอุตสาหกรรมใดบ้าง?

อลูมิเนียมโปรไฟล์ ใช้ในอุตสาหกรรมใดบ้าง?

ในอุตสาหกรรมที่ใช้อลูมิเนียมโปรไฟล์ เช่น อุตสาหกรรมการผลิตเครื่องจักร อุตสาหกรรมการก่อสร้าง หรืออุตสาหกรรมอุปกรณ์เครื่องมือที่ต้องการการออกแบบที่มีความแม่นยำสูง การใช้ ZW3D จะช่วยให้กระบวนการออกแบบ Profile เป็นไปได้อย่างรวดเร็วและลดข้อผิดพลาดที่อาจเกิดขึ้นในการผลิต โดยสามารถทดสอบการทำงานของโครงสร้างในรูปแบบ 3D และทำการปรับปรุงแบบได้ตามต้องการก่อนที่การผลิตจริงจะเริ่มต้น

ข้อดีของการสร้าง Aluminum Profile ใน ZW3D

ลดต้นทุนการผลิต

• การลดความผิดพลาดก่อนผลิต

• สร้างโมเดลที่สามารถใช้งานซ้ำได้

เพิ่มความยืดหยุ่นในการออกแบบ

• การปรับแก้ไขแบบง่าย ๆ ด้วย Feature Tree

• ทดลองออกแบบหลายรูปแบบก่อนตัดสินใจ

ทำงานร่วมกับซอฟต์แวร์อื่น

• ส่งออกไฟล์ต่างๆ เช่น STEP, IGES, STL

• การแชร์ไฟล์ระหว่างทีมงานได้อย่างรวดเร็ว

ขั้นตอนการตั้งค่า Aluminum Profile ใน ZW3D

เปืดโปรแกรม ZW3D 2025

เริ่มต้นด้วยการเปิดโปรแกรม ZW3D หรือหากยังไม่ได้ติดตั้งโปรแกรม

สามารถดาวน์โหลดและติดตั้งได้ตามขั้นตอนที่ ZW3D กำหนดไว้

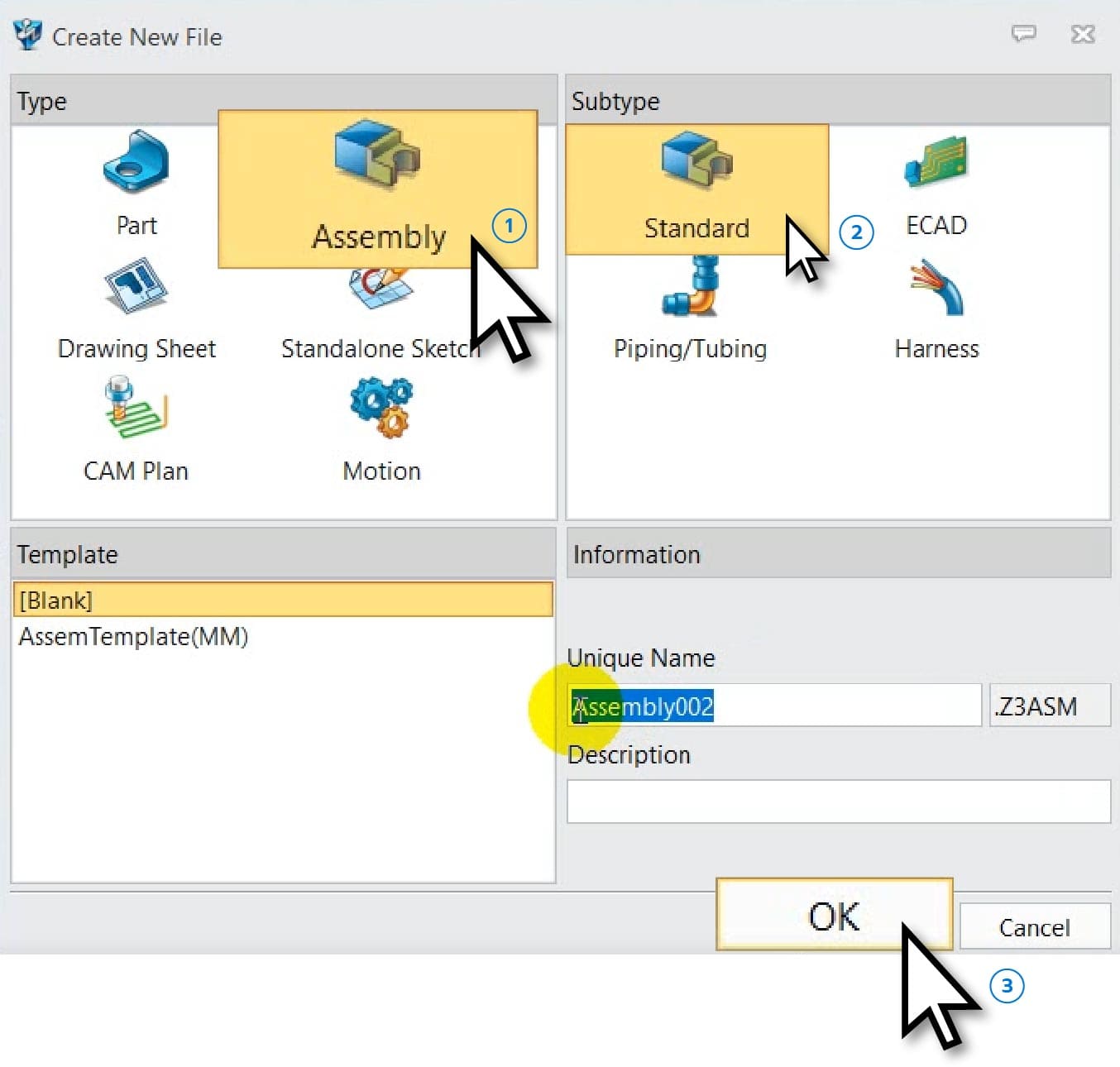

เมื่อเปิดโปรแกรมแล้ว ให้เลือกเมนู NEW > Assembly > Standard เพื่อเริ่มสร้างไฟล์งานใหม่สำหรับการออกแบบโปรไฟล์อลูมิเนียม

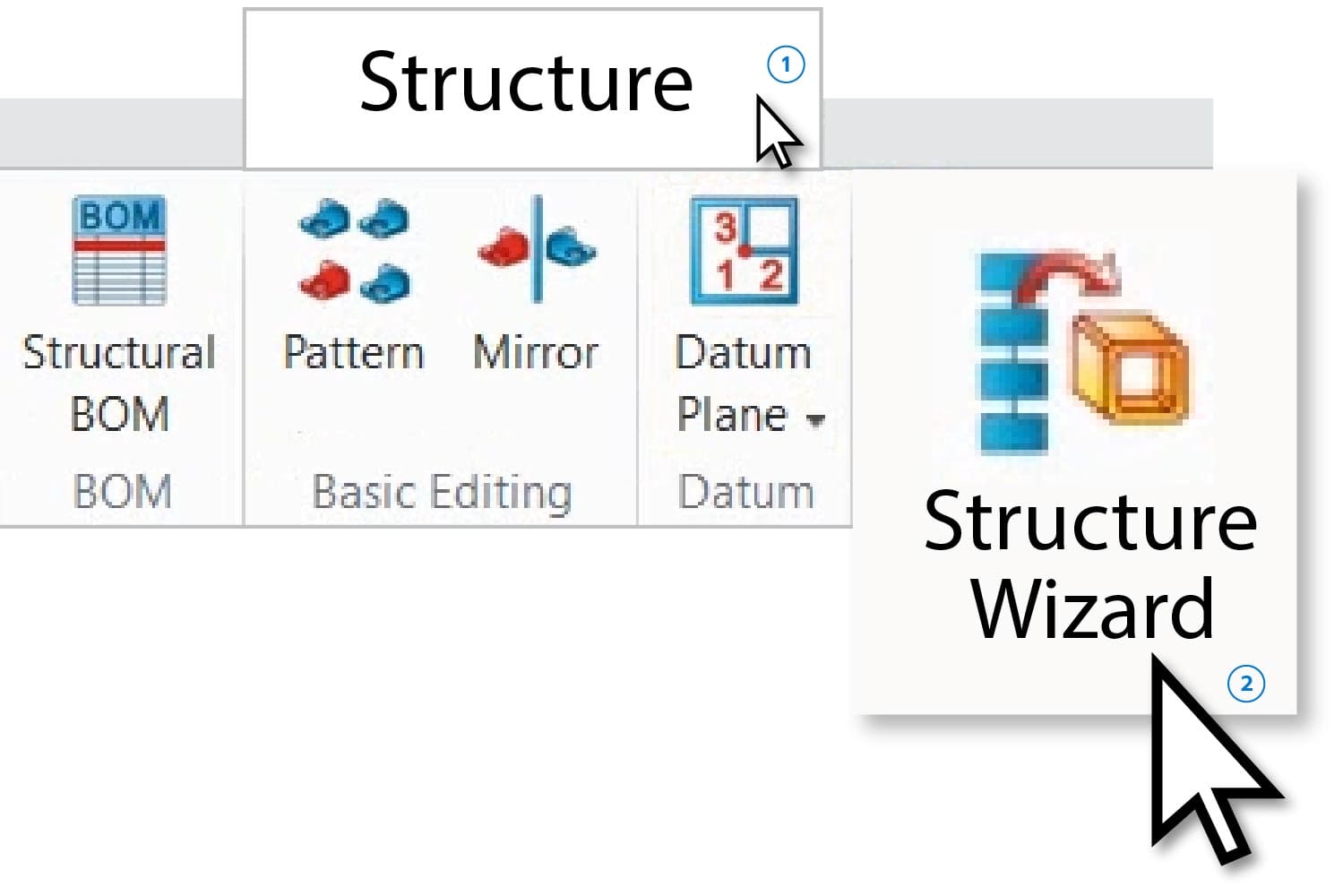

3.1 ไปที่แถบเครื่องมือ Structure บนโปรแกรม ZW3D

3.2 จากนั้นเลือก Structure Wizard เพื่อเข้าสู่เครื่องมือที่ใช้ในการออกแบบโปรไฟล์อลูมิเนียม

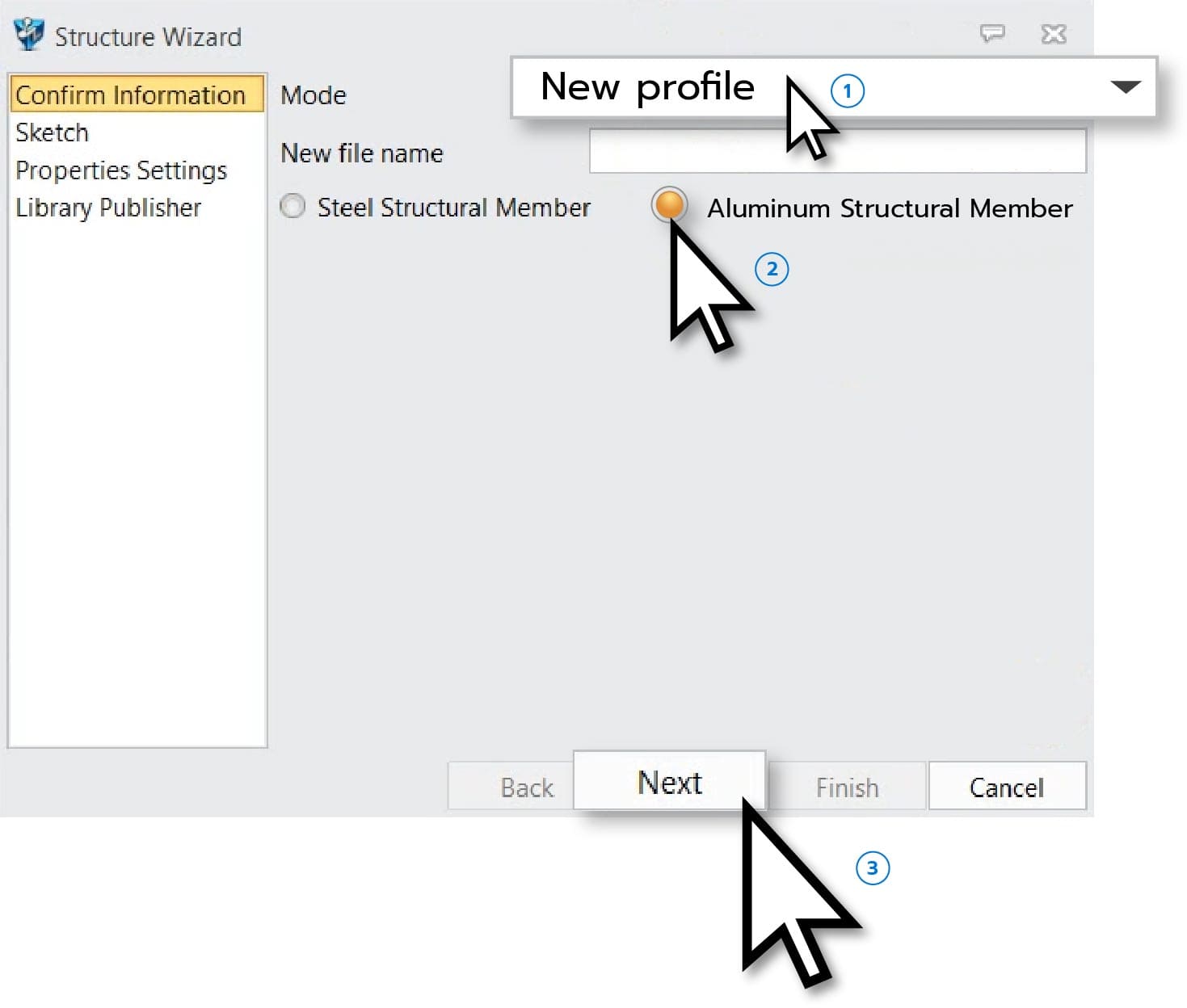

4.1 ในส่วนของหัวข้อ Mode ให้เลือกเป็น New Profile เพื่อเริ่มต้นการสร้างโปรไฟล์ใหม่

4.2 หลังจากนั้น ให้คลิกเลือก Aluminum Structural Member เพื่อระบุประเภทของโปรไฟล์ที่คุณต้องการสร้าง

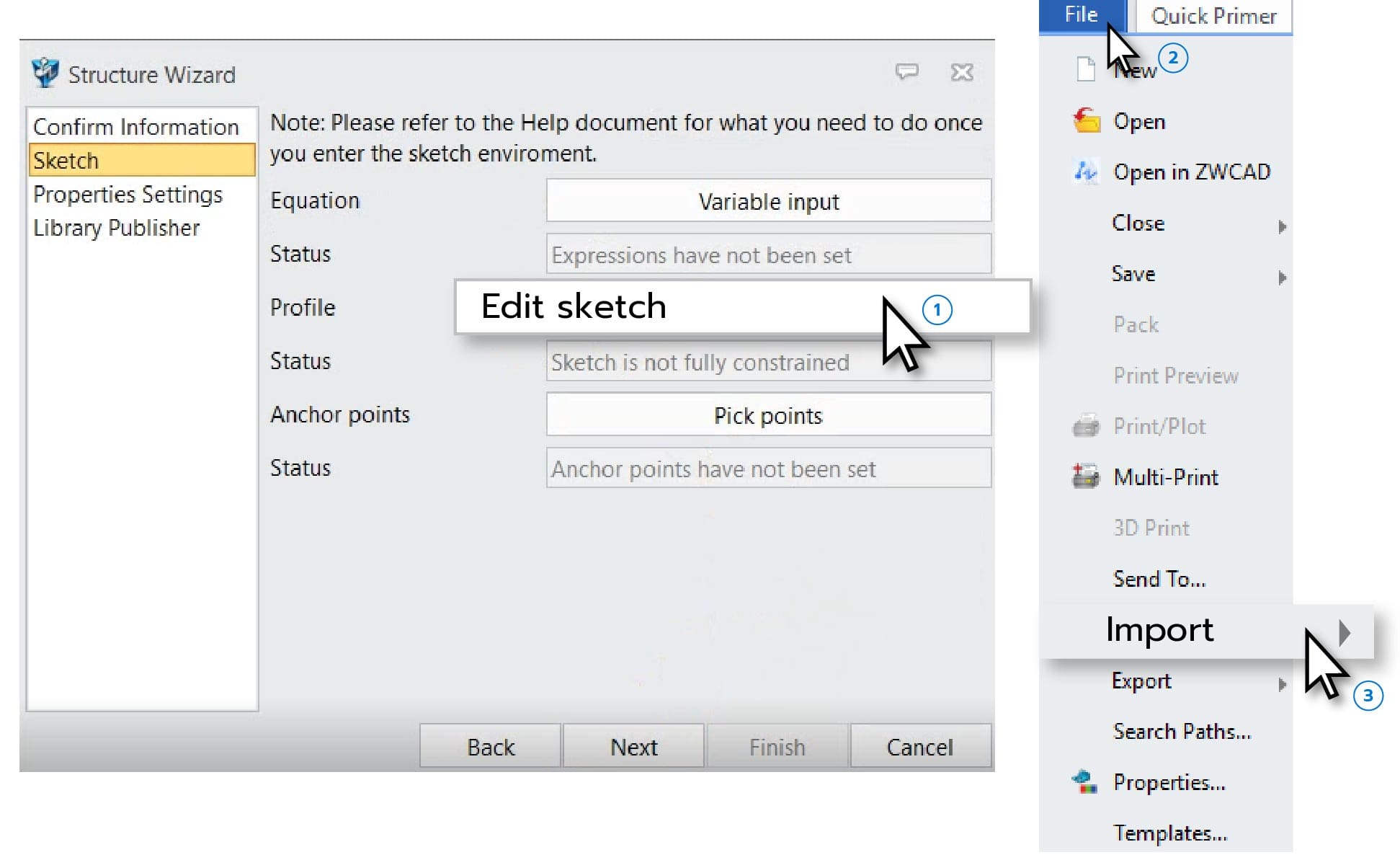

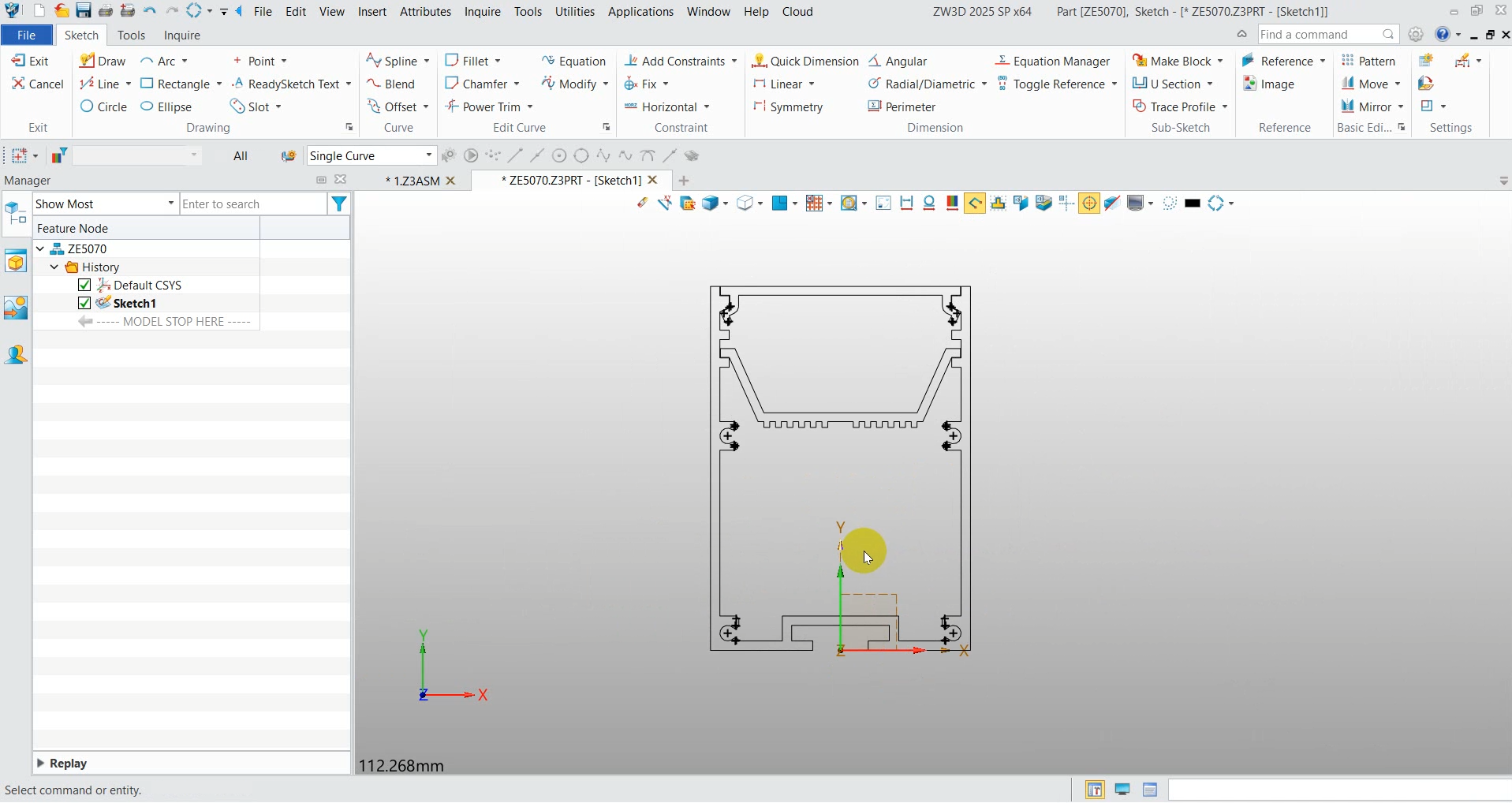

5.1 หากมีไฟล์ Sketch ที่ได้เตรียมไว้แล้ว สามารถคลิกเลือก Edit Sketch เพื่อแก้ไข

5.2 ต้องการนำเข้าไฟล์ Sketch ใหม่ ให้คลิก Import แล้วเลือกไฟล์ที่ต้องการใช้งาน จากนั้นนำเข้ามาในโปรแกรม ZW3D

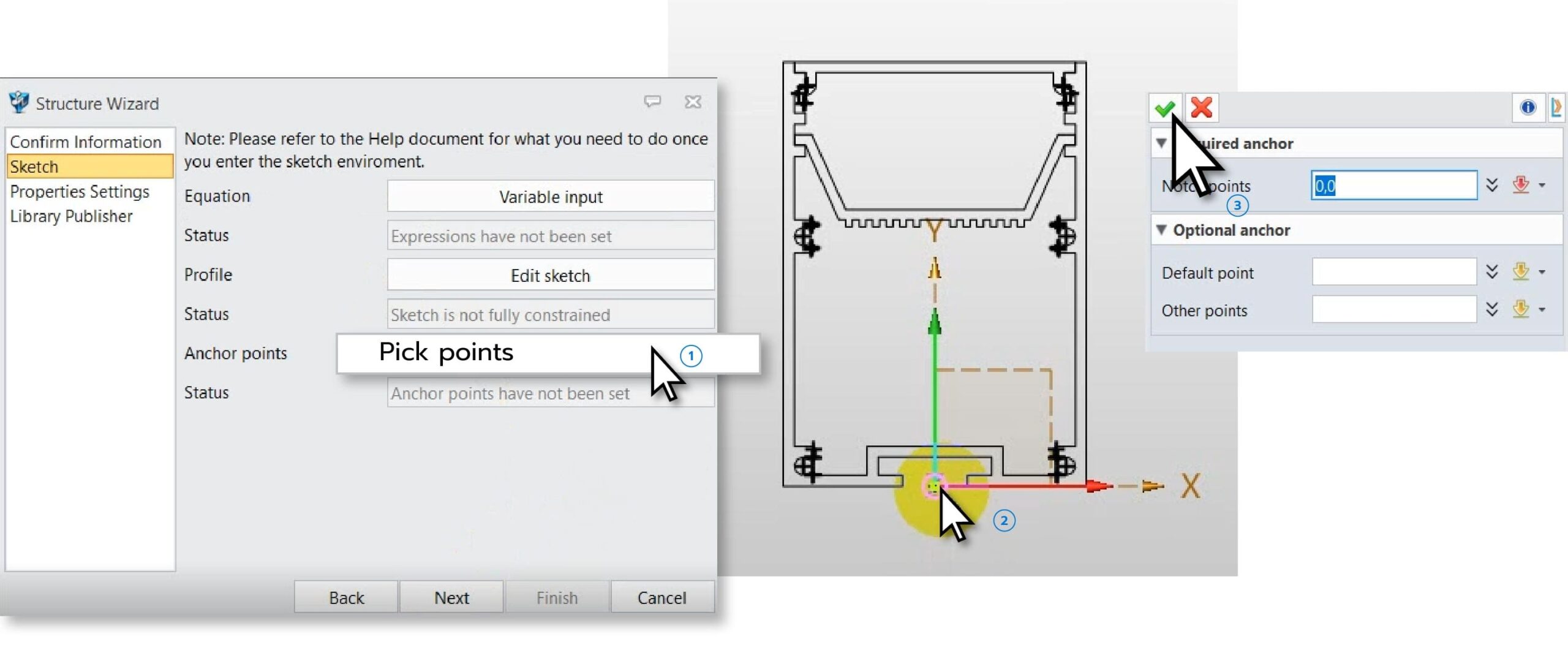

6.1 ในหัวข้อ Anchor points ให้คลิกเลือก Pick points เพื่อกำหนดจุดเริ่มต้นของการออกแบบโปรไฟล์

6.2 เลือกจุดที่ต้องการใช้ เช่น จุด (0.0) จากนั้นกด Next เพื่อยืนยันการเลือกจุด

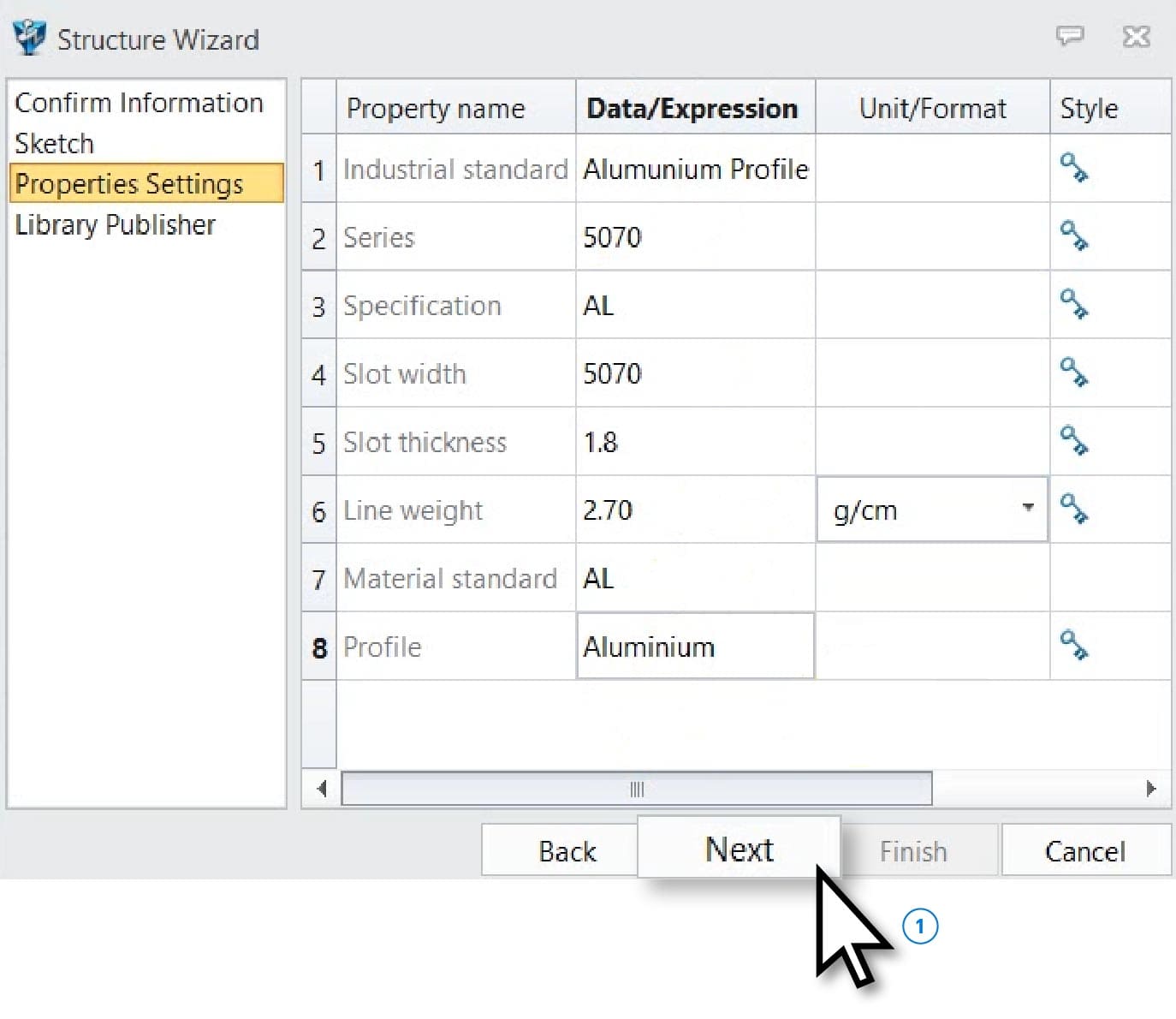

7.1 Industrial Standard ให้ตั้งค่าเป็น Aluminum Profile

7.2 Series ให้ตั้งเป็น 5070 ซึ่งเป็นมาตรฐานของโปรไฟล์อลูมิเนียม

7.3 Specification ให้ตั้งเป็น AL เพื่อกำหนดประเภทวัสดุ

7.4 Slot width ให้ตั้งเป็น 5070

7.5 Slot thickness ตั้งเป็น 1.8

7.6 Line weight ให้ตั้งเป็น 2.70 g/cm เพื่อกำหนดน้ำหนักของโปรไฟล์

7.7 Material standard ให้ตั้งเป็น AL

7.8 Profile ให้เลือกเป็น Aluminium เพื่อยืนยันประเภทวัสดุ

เมื่อตั้งค่าทั้งหมดเสร็จแล้ว ให้กด Next เพื่อยืนยันและดำเนินการต่อ

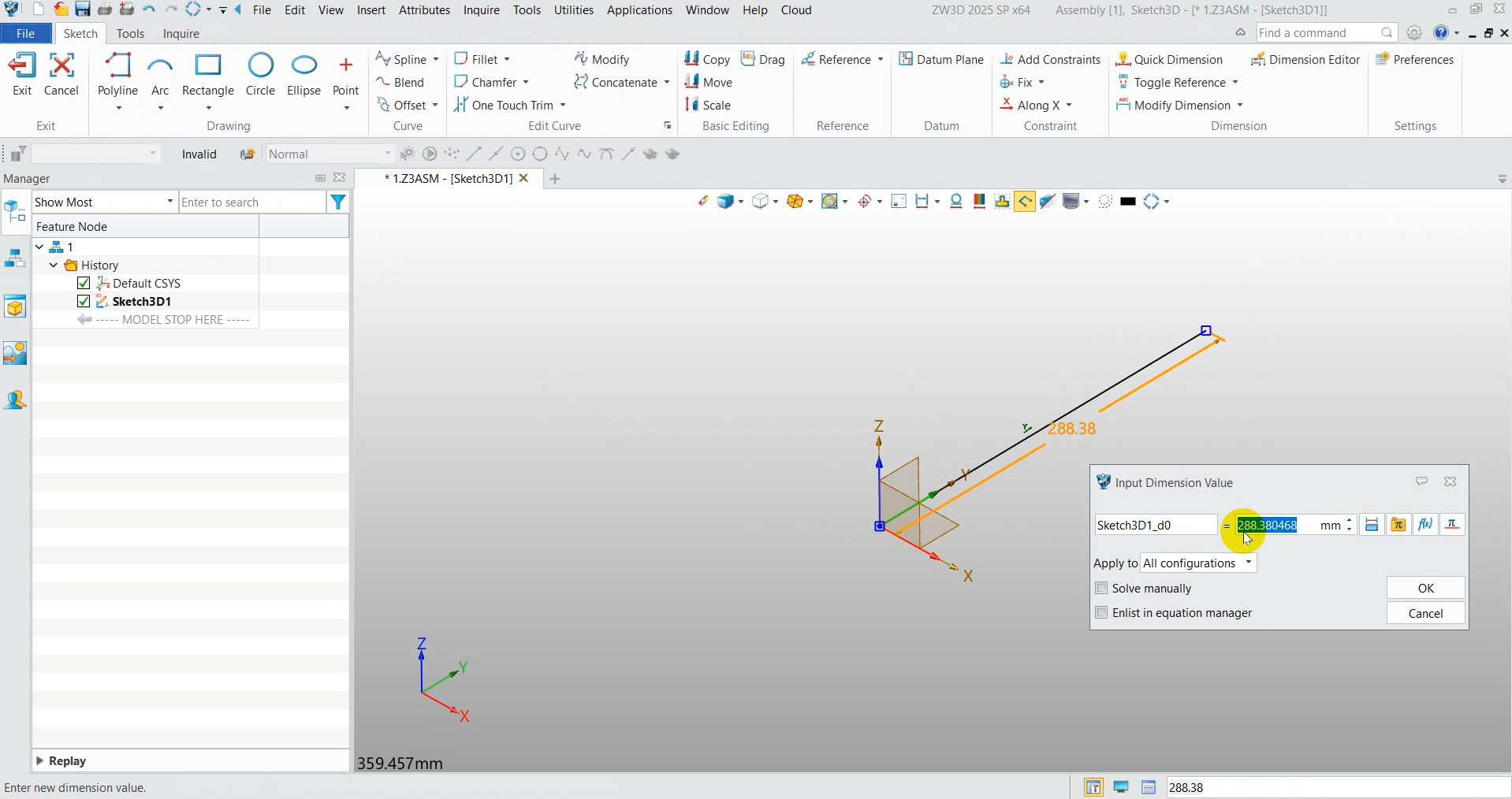

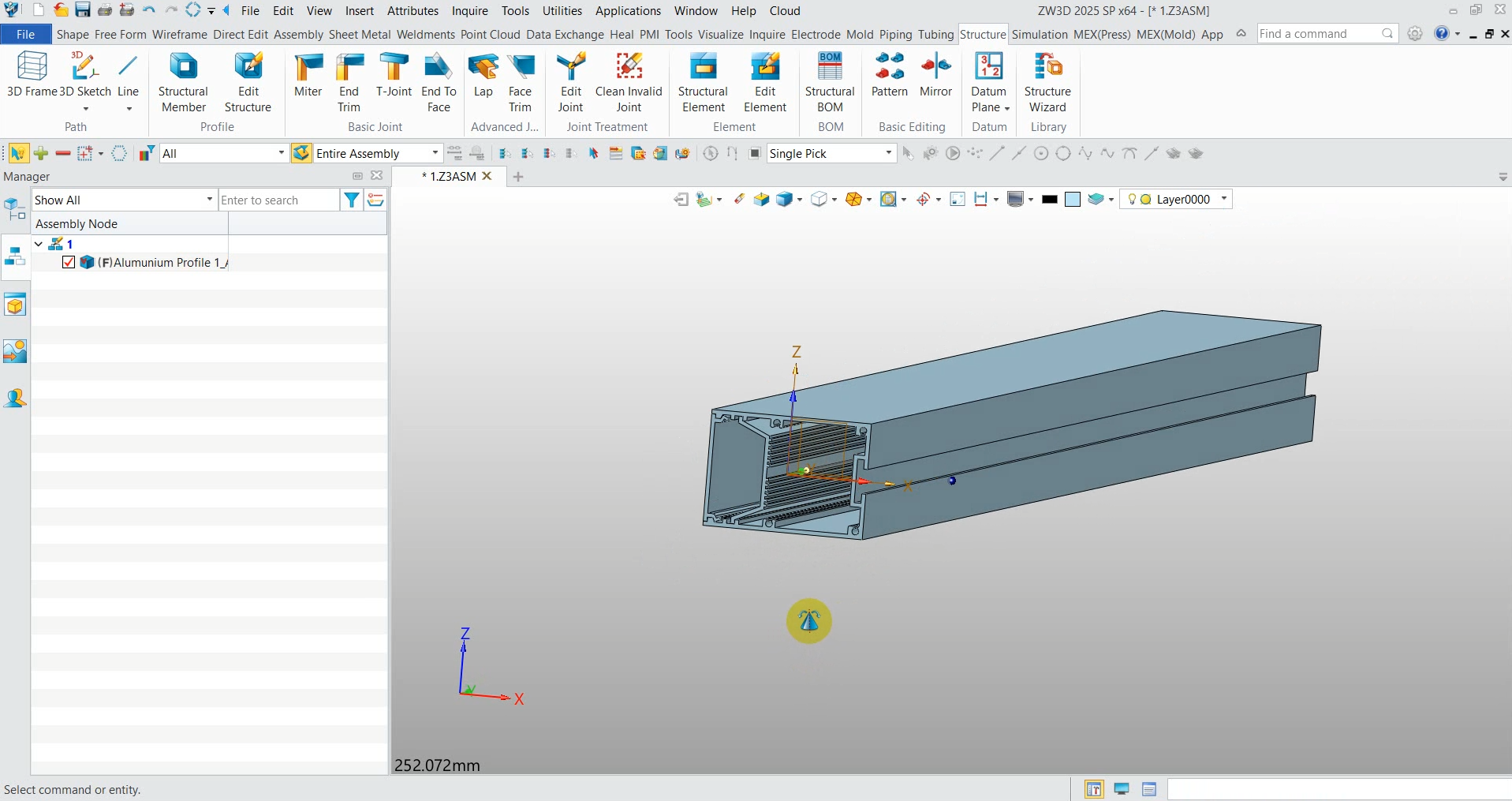

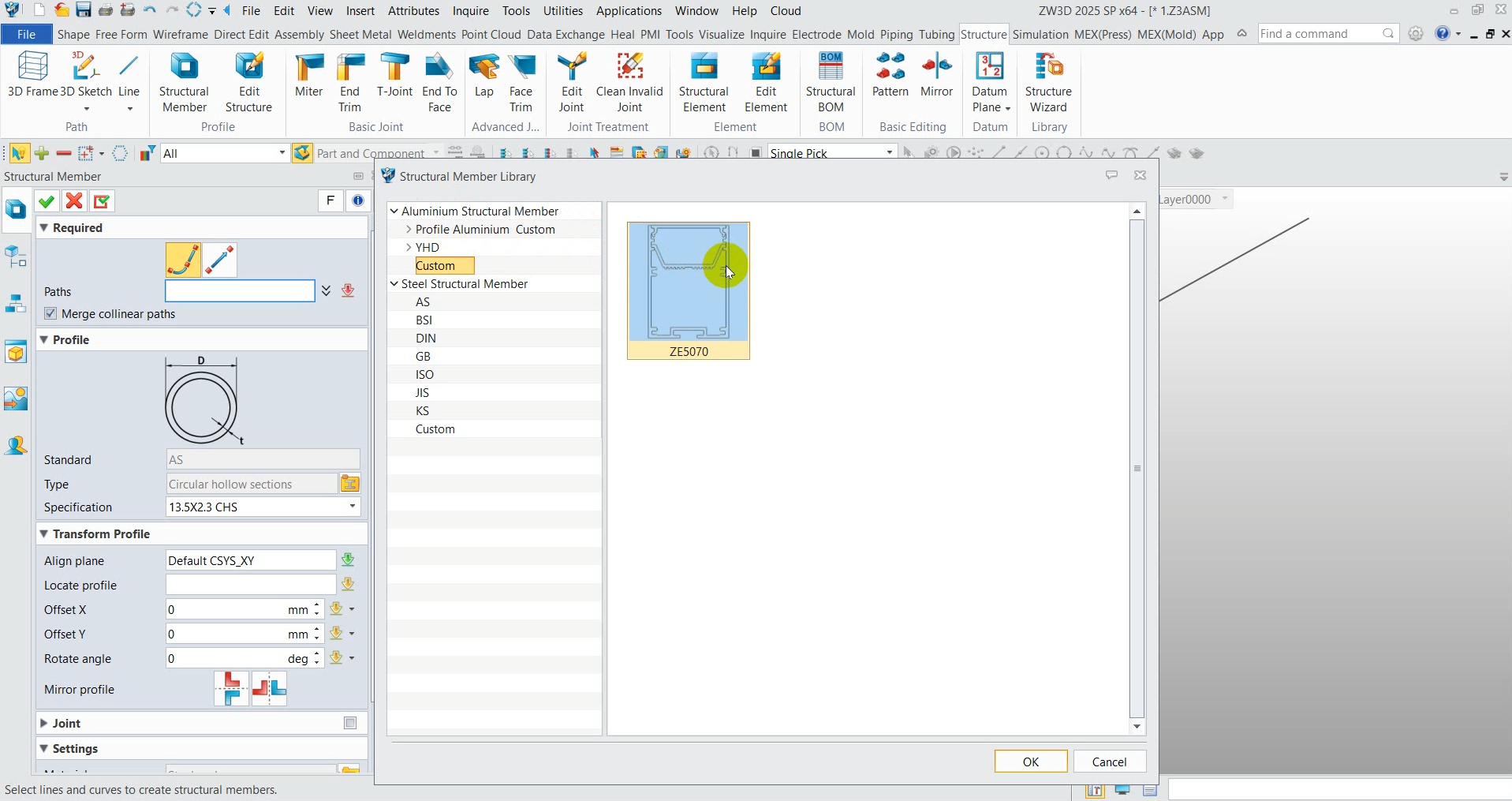

3 ขั้นตอนง่าย ๆ ในการสร้างโปรไฟล์อลูมิเนียมด้วย ZW3D

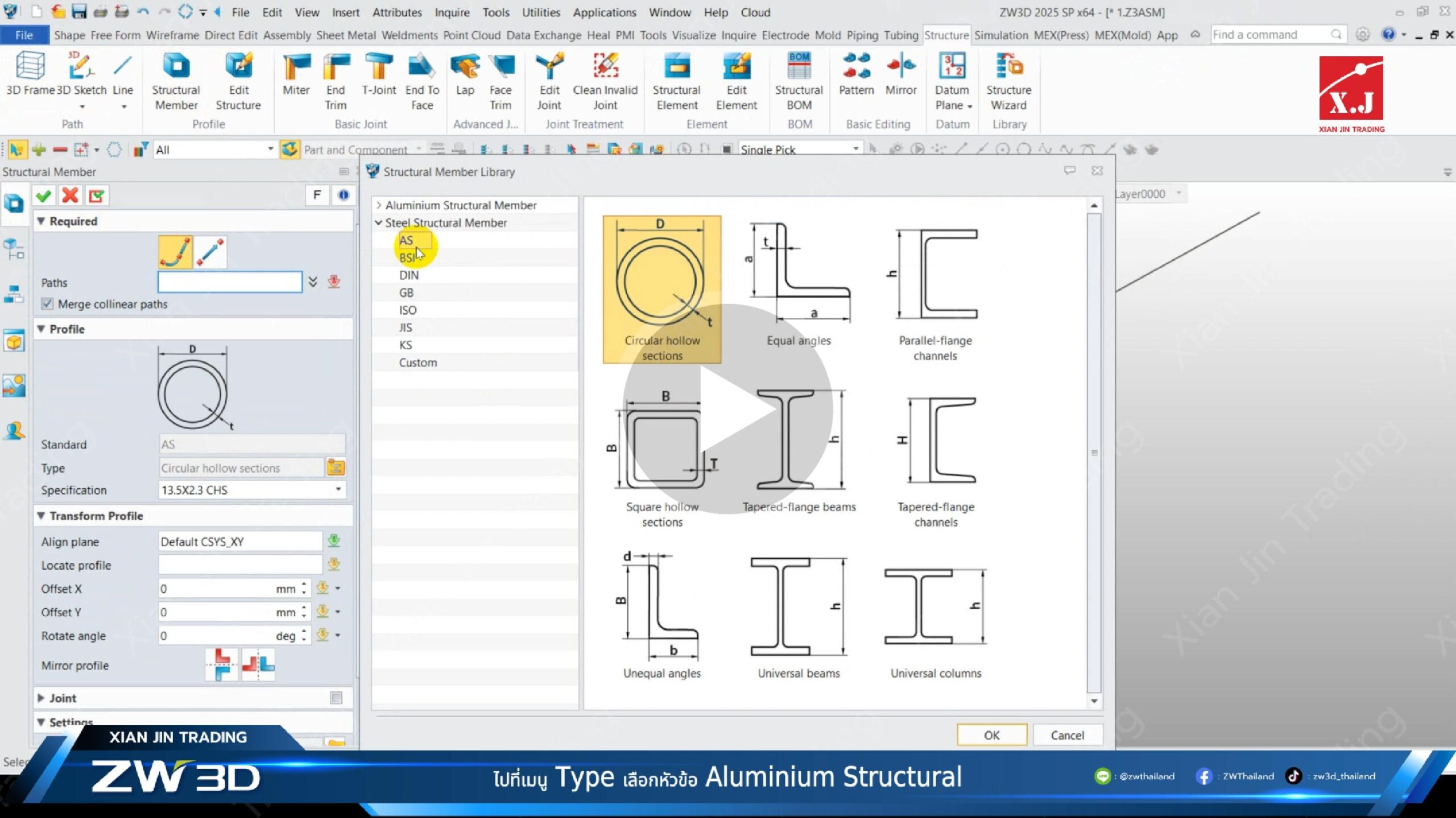

วิดีโอ สอนวิธีใช้งน ZW3D สร้าง Aluminum Profile

Video Aluminum Profile

• ในวิดีโอนี้ เราจะแนะนำ วิธีสร้างอลูมิเนียมโปรไฟล์ ใน ZW3D 2025 ตั้งแต่การตั้งค่าโปรไฟล์ ปรับขนาด ไปจนถึงการเชื่อมต่อกับเส้นโครงสร้าง เพื่อสร้างชิ้นงาน 3 มิติอย่างแม่นยำ เหมาะสำหรับผู้ที่ต้องการออกแบบอย่างรวดเร็วและมีประสิทธิภาพ

คำถามที่บบ่อย (FAQs)

ได้ คุณสามารถนำเข้าไฟล์จากโปรแกรม CAD อื่น ๆ เช่นไฟล์ Sketch หรือไฟล์ 3D Model มาปรับแต่งเพิ่มเติมใน ZW3D 2025 ได้ง่าย ๆ ด้วยฟังก์ชัน Import Files ในโปรแกรม

ฟีเจอร์ใหม่ช่วยตั้งค่ามาตรฐานโปรไฟล์ได้อัตโนมัติ และปรับแต่งโครงสร้างได้รวดเร็ว ลดเวลาในการออกแบบ

มีเครื่องมือแสดงตัวอย่าง 3D แบบเรียลไทม์และการตั้งค่ามาตรฐานที่ช่วยลดข้อผิดพลาดระหว่างการออกแบบ
